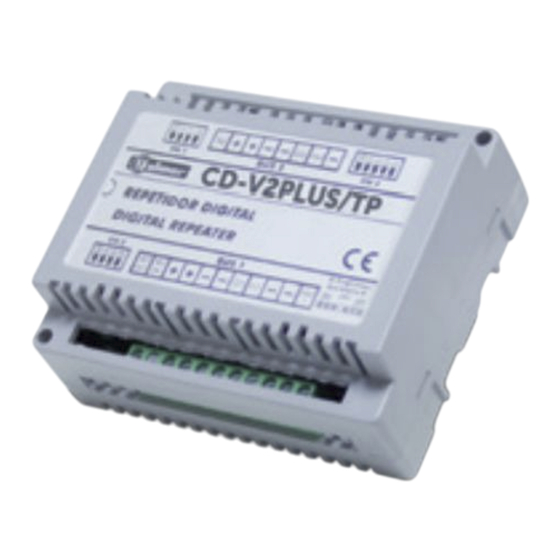

- Page 1 Cód. 50121239 Convertisseur de protocole CD-V2PLUS/TP manuel d'installation TCD-V2PLUS/TP ML rev.0112...
- Page 2 Lorsque le système est mis en marche pour la première fois, ou après une intervention, le système sera inactif durant 45 secondes pour le temps de canal occupé initial. Utiliser le câble Golmar RAP-2150 dans le système V2Plus. Suivez à chaque instant les instructions de ce manual.
- Page 3 O Jusqu'à 480 éléments (moniteurs, postes d'appel ou sonneries) et 120 habitations par installation ou colonne montante avec 16 verticaux (requiert l'utilisation du multiplexeurs en cascade MC-V2Plus) ou 250 habitations avec plaque à défilement de noms (requiert l'utilisation aussi du convertisseur CD-V2Plus/TP). O Configuration simple grâce à des micro-interrupteurs faciliment accessibles.
- Page 4 Vertical 1 FA-V2PLUS MC-V2PLUS MC-V2PLUS Suivant Suivant Vertical Vertical P LU P LU FA-V2PLUS FA-V2PLUS CD-V2PLUS/TP CD-V2PLUS/TP 3 + TP Au reste des colonnes montantes FA-V2PLUS FA-V2PLUS 3 + TP Centrale de conciergerie Central de conserjería Porter's exchange Plaque générale Plus Plaque générale Plus...
- Page 5 DESCRIPTION escription du convertisseur. Languette libératrice du rail DIN Leds d'autodiagnostic Micro-interrupteur de configuration Réglette de connexion Bus V2Plus Etiquette Pontet JP1 de fin de ligne Réglette de connexion Bus Plus (vidéo TP) INSTALLATION étails de l'installation du convertisseur. Installer l'unité dans un endroit sec et protégé sans risque de dégouttement ou des projections d'eau. Pour éviter des dommages, le convertisseur à...
- Page 6 CONFIGURATION escription du micro-interrupteur de configuration. Le micro-interrupteur de configuration SW1 est situé sur la partie supérieure droite du module. Laisser en position ON pour programmer la colonne montante. Une fois terminé, replacez-le en position OFF (cf page 19). Laisser en OFF en installations du type codificateur de colonne montante (plaque codifiée) ou (plaques générales sans plaque intérieure V2Plus), pour configurer le convertisseur comme Principale, (cf page 19).
- Page 7 LEDS AUTODIAGNOSTIQUE escription des leds d'autodiagnostic. Les leds d'autodiagnostic sont situées à côté du micro-interrupteur de configuration. Led verte Fixe: Bon fonctionnement. Clignotement lent: Programmation activée (Sw1-1 en On). Clignotement rapide: Programmation terminée. En cas de croisement, si celui-ci est éliminé Led rouge dans les 2 minutes suivantes (environ), le convertisseur se réarmera automatiquement,...
- Page 8 REPOSITION Le portier vidéo Golmar V2PLUS est un système digital avec installation simplifiée (bus de 2 fils non polarisés), principalement pensé pour nouvelles installations et pour remplacer le portier audio déjà existants, aussi bien dans les collectivités que dans les pavillons.
- Page 9 - Distance maximum du multiplexeur en cascade au dernier moniteur N/B sera de 100m. ( ) 1 Golmar possède un câble spécifique pour ce système, dont la référence est RAP-2150. L'utilisation de ce câble assure le bon fonctionnement de l'équipement et simplifie le changement de la colonne montante puisqu'il contient tous les fils nécessaires à...
- Page 10 1 par UTP Cat 5 0,18mm 35m. 15m. 25m. 26m. 16m. 2 par UTP Cat 5 0,18x2= 0,36mm 10m. 70m. 15m. 50m. 52m. 33m. 4 par UTP Cat 5 0,18x4= 0,72mm 25m. 100m. 15m. 100m. 75m. 67m. Câble Golmar RAP-2150, pour les nouvelles installations.
- Page 11 120 ohm, dans le dernier distributeur. Configurer fin de ligne STADIO en le dernier moniteur. P =Principale. S =Secondaire. INOX BUS V2PLUS FA-V2PLUS CD-V2PLUS/TP - - + ROCK Ao Ain Réseau BUS PLUS O.K. ANCEL FA- PLUS/C ver. 938072 Plaque à...
- Page 12 PL 3 Réseau Suivant Vertical BUS V2PLUS Insérer la résistance de fin de ligne de 120 ohm, dans le dernier distributeur. FA-V2PLUS CD-V2PLUS/TP Configurer fin de ligne en le dernier moniteur. Plaque générale - - + Ao Ain BUS PLUS Réseau...
- Page 13 COL 2 COL 3 COL 4 PL 1 PL 2 PL 3 Réseau Suivant Vertical BUS V2PLUS FA-V2PLUS CD-V2PLUS/TP - - + Ao Ain MP VP BUS PLUS Réseau P =Principale. FA-PLUS/C rev.938072 S =Secondaire. Plaque générale R. de communications : DESACTIVÉE...
- Page 14 COL 1 COL 2 COL 3 COL 4 PL 1 PL 2 PL 3 Réseau Suivant Vertical BUS V2PLUS EL-564 CD-V2PLUS/TP FA-V2PLUS Coax in TP out TP in Malla - - + Ao Ain MP VP BUS PLUS Réseau CTin...
- Page 15 COL 2 COL 3 COL 4 PL 1 PL 2 PL 3 Réseau Suivant Vertical BUS V2PLUS EL-564 CD-V2PLUS/TP FA-V2PLUS Coax in TP out TP in Malla - - + Ao Ain MP VP BUS PLUS Réseau Insérer la résistance de fin de ligne de CTin 120 , dans le dernier distributeur V2Plus.
- Page 16 RÉSOLUTION DES PROBLÈMES Mode codificateur de la colonne montante (Plaques générales) O Fonctionnement incorrect des plaques intérieures (si elles existent). w Vérifiez que le circuit microprocesseur EL500/V2Plus installé dans les plaques intérieures il a la version "Ver. 2.00", mais il est ainsi tel substituez-le par un avec cette version. O Les appels ne peuvent pas être réalisés depuis les plaques générales.
- Page 17 NOTAS/NOTES...
- Page 18 NOTAS/NOTES...
- Page 19 NOTAS/NOTES...
- Page 20 Golmar se reserva el derecho a cualquier modificación sin previo aviso. Golmar se réserve le droit de toute modification sans préavis. Golmar reserves the right to make any modifications without prior notice.
