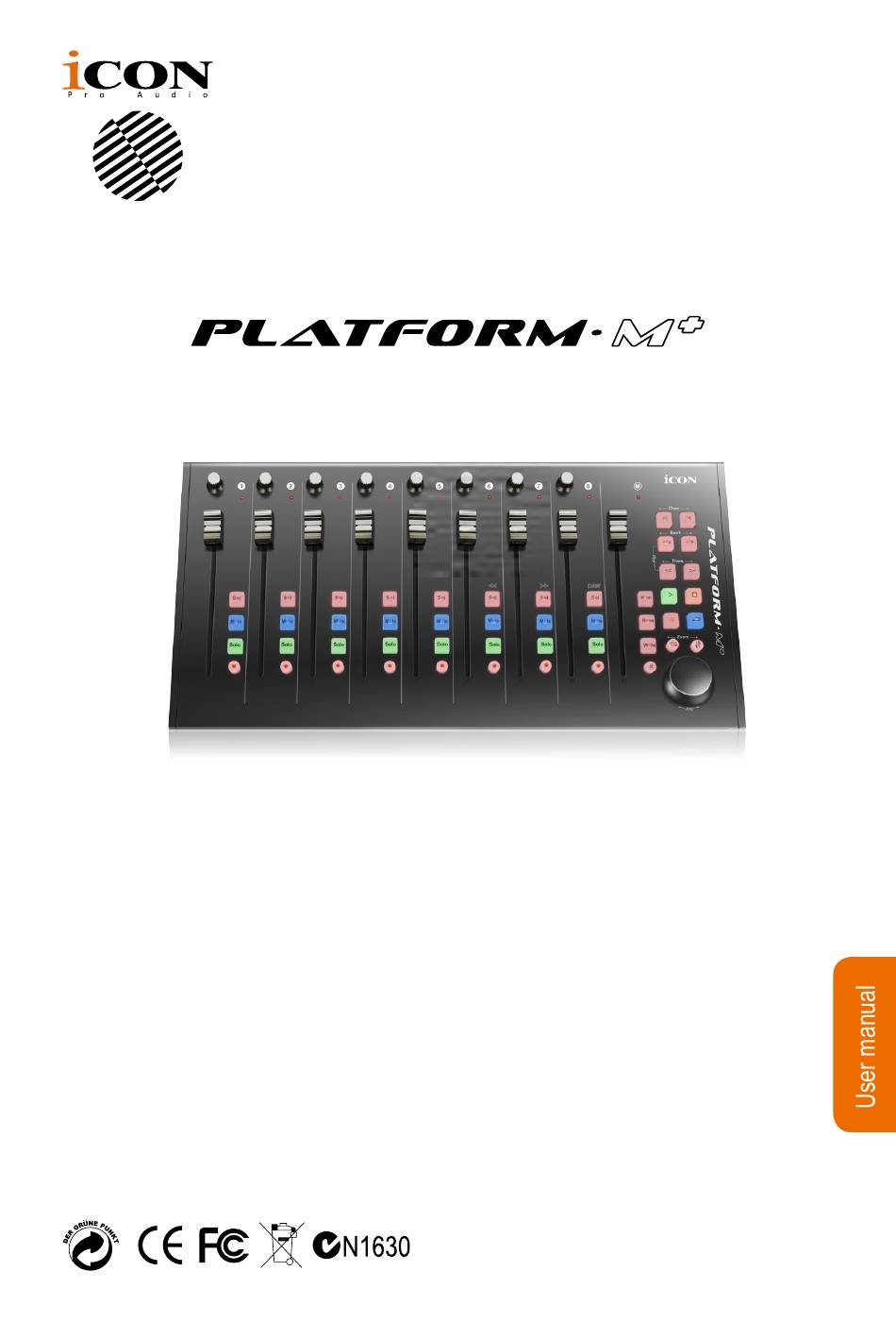

- Page 1 Surface de contrôle de production MIDI/Audio avec faders motorisés...
- Page 2 ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié.
- Page 3 Contents Introduction ....................4 What's in the package? ................4 Enregistrement de votre produit ICON Pro Audio sur votre compte personnel ..................5 Features ....................6 Disposition du panneau supérieur ............7 Disposition du panneau latéral ..............9 Démarrage....................10 Branchement de votre contrôleur Platform M+ ........10 (Expander ~ use with Platform X+)............
- Page 4 Introduction Nous vous remercions pour l’achat interfaces d’enregistrement audio USB de la Platform M+ d’ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d’y remédier.
- Page 5 Enregistrement de votre produit ICON Pro Audio sur votre compte personnel 1. Vérifiez le numéro de série de votreappareil Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci- dessous. ISaisissez le numéro de série de votre appareil et les autres informations demandées à...
- Page 6 Features ● Extremely compact, durable and versatile ● Customize the perfect setup with a variety of Platform extension modules ● 8+1 faders de canaux tactiles motorisés avec une résolution de 10 bits ● 8 dual-functions encoder knobs (Rotate and enter) ●...
- Page 7 Disposition du panneau supérieur Remarque: Certaines fonctions varient légèrement d'une DAW à l'autre. Veuillez consulter le mode d'emploi de votre DAW pour chaque fonction. La description suivante est basée sur les fonctions de la Apple Logic Pro. 1. Faders de canal Les huit faders motorisés 100 mm servent en général au contrôle du volume de piste de votre DAW.
- Page 8 Boutons MUTE - Pour activer et désactiver le mode mute du canal associé. L'interrupteur devient rouge lorsque le son du canal est coupé. Coupez le son du ca nal. Boutons SEL - Les boutons SEL activent les canaux associés sur le logiciel DAW afin d'effectuer une opération précise (par exemple, lors du réglage EQ avec les ENCODEURS ATTRIBUABLES, la touche SEL sert à...
- Page 9 Disposition du panneau latéral 1. USB port Il fonctionne comme un port MIDI vers votre ordinateur portable (ou ordinateur de bureau) et votre logiciel compatible. 2. Ports d'extension Ces ports d'extension sont équipés pour connecter un module de commande spécialisé de la série Platform, tel que Platform B (module de bouton). 3.
- Page 10 DAW s'il est le dernier mode utilisé.) 2. Configuration de votre DAW Activez le contrôleur Platform M+ d'ICON sur votre logiciel DAW ou MIDI par l'option « MIDI Setup » (Configuration MIDI) ou « MIDI Devices » (Périphériques MIDI).
- Page 11 (Expander ~ use with Platform X+) Setup up for your Platform M & Platform X controller section CapsLook Shift Ctrl AltGr Ctrl intel Platform M Platform X (X+1) Platform X (X+2) Platform X (X+3) Platform X (X+3) Platform X (X+2) Platform X (X+1) Platform M...
- Page 12 1：Platform M+ Platform X+ (X+1) Channel 1 LED: MCP Channel 1 LED: MCP Channel 2 LED: Logic Pro Channel 2 LED: Logic Pro Channel 3 LED: HUI Channel 3 LED: HUI Channel 4 LED: User define Channel 4 LED: User define...
- Page 13 Platform X+ (X+2) Platform X+ (X+3) Channel 1 LED: MCP Channel 1 LED: MCP Channel 2 LED: Logic Pro Channel 2 LED: Logic Pro Channel 3 LED: HUI Channel 3 LED: HUI Channel 4 LED: User define Channel 4 LED: User define...
- Page 14 Cubase iCON P lat form X+ V 1.00 iCON P lat form X+ V 1.00...
- Page 15 Platform M + V1.00 iCON Platform M+ V1. 00...
- Page 16 Platform X+ V1. iCON Platform X+ V1. Input: MackieControl Input (iCON Platform M+ V1.00) Input: MackieControl Input (iCON Platform M+ V1.00) Output: MackieControl Output (iCON Platform X+ V1.00) Output: MackieControl Output (iCON Platform X+ V1.00) Microsoft GS Wavetable Synth...
- Page 17 Logic Pro...
- Page 18 Platform X+ V1.00 iCON Platform X+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 19 Samplitude iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00 Microsoft GS Wavetable Synth...
- Page 20 Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 21 Pro Tools iCON Platform M+ V1.00 iCON Platform Automap HUI Microsoft GS Wavetable Synth Microsoft MIDI Mapper Automap MIDI iCON Platform M+ V1.00 iCON Platform X+ V1.00 iCON Platform M+ iCON Platform M+ iCON Platform X+ iCON Platform X+...
- Page 22 Automap HUI Automap MIDI iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform X+ V1.00 iCON Platform X+ V1.00...
- Page 23 (Standalone) Cubase iCON Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 24 Nuendo Nuendo iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 25 Logic Pro...
- Page 26 Platform M+ V1.00 iCON Platform M+ V1.00 Samplitude Samplitude iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 27 Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00 Microsoft GS Wavetable Synth iCON Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 28 Bitwig iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 29 Reason Reason iCON Platform M+ V1.00 iCON Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 30 Reaper Reaper Mackie Control Extender iCON Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 31 Studio One Studio One iCON Platform M+ V1.00 iCON Platform M+ V1.00...
- Page 32 Ableton Live Mackie Control iCON Platform M+ iCON Platform M+ Input: MackieControl Input(iCON Platform M V1.00) Output: MackieControl Output(iCON Platform M V1.00) Output: Microsoft GS Wavetable Synth Automap Propellerhead Automap MIDI...
- Page 33 Pro Tools Pro Tools iCON Platform M+ V1.00 iCON Platform Automap HUI Automap MIDI Automap Propellerhead iCON Platform M+ V1.00 Microsoft GS Wavetable Synth Microsoft MIDI Mapper iCON Platform iCON Platform...
- Page 34 Automap HUI Automap MIDI Automap Propellerhead iCON Platform M+ V1.00...
- Page 35 Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation. Platform M+ K0DJ5 Diagramme 1 Installation du logiciel iMap pour Mac SE X Veuillez vous conformer aux procédures étape par étape, ci-dessous, pour installer le logiciel imap™...
- Page 36 3. Entrez votre mot de passe pour permettre le démarrage de l'installation. Diagramme 3 4. Lorsque l'installation est terminée, cliquez sur “Fermer”. Diagramme 4 5. Vous pouvez trouver l'application «Platform_M + _ and_X +» dans «Spotlight» et cliquer pour l'exécuter. Or you could open the “Applications”...
- Page 37 Installation d' iMap sur Windows Veuillez vous conformer aux procédures étape par étape pour installer votre logiciel imap™. 1. Allumer le Mac. 2. ITéléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.
- Page 38 5. Créer un raccourci sur votre bureau Veuillez décocher la boîte si vous ne voulez pas mettre d'icône de raccourci de l'iMap™ sur votre bureau sinon, cliquer sur « Next ». Diagramme 9 6. iMap commence à s'installer iMap a commencé à s'installer,patientez jusqu'à...
- Page 39 Affectation du mode DAW (Mackie Control/HUI) ou Définition de fonctions MIDI avec iMap Il existe deux méthodes différentes pour la configuration de votre Platform M+. En général, il est plus simple et plus rapide de régler l'appareil sur les modes DAW pré-mappés avec le protocole Mackie Control/HUI, en fonction de votre DAW.
- Page 40 Affectation du mode DAW (Mackie control/ HUI) en utilisant iMap Diagramme 12 Panneau du logiciel Platform M+ iMap™ Pour commencer le mode configuration DAW, connectez votre Platform M+ avec iMap. Suivez les étapes ci-dessous: 1. Connectez Platform M+ à votre Mac/PC. 2.
- Page 41 4. Selon votre DAW, sélectionnez le mode protocole de DAW Mackie/HUI dans le menu déroulant «Mode». Diagramme 14 Remarque: En mode DAW (Mackie Control/HUI), vous ne pouvez pas modifier les paramètres des messages MIDI pour tout contrôle de la platform M+. Conseil: vous pouvez également utiliser le matériel pour sélectionner le mode DAW au lieu d’utiliser iMap.
- Page 42 Affectation de messages MIDI en mode défini par l’utilisateur en utilisant iMap Platform-M/X/M+ Diagramme 15 Panneau du logiciel Platform M+ iMap™ Pour commencer le mode configuration «User-Defined Mode», connectez votre Platform M+ avec iMap. Suivez les étapes ci-dessous: 1. Connectez Platform M+ à votre Mac/PC. 2.
- Page 43 4. Sélectionnez «User-Defined Mode» dans le menu déroulant «Mode». Voir ci-dessous (P.43) pour chaque réglage d'élément de contrôle en mode défini par l'utilisateur. Diagramme 17 5. Une fois que vous aurez fini de créer tous les paramètres, cliquez sur «Send Data». 6.
- Page 44 Configuration d’Élément de contrôle en mode défini par l’utilisateur Panneau du logiciel Platform M+ iMap™ Platform-M/X/M+ Diagramme 18 Toutes les contrôles, y compris faders, boutons, touches et molette de la Platform M+ pour lesquelles vous pouvez définir vos propres messages MIDI. Les quatre types de messages comprennent «Pitch»...
- Page 45 «Éléments de contrôle» Avalaible MIDI message setting values Control protocol Control Element Message Channel Message type Note 1-16 C(-1) to G(9) Slid 1-16 Bank MSB to Poly Mode On Pitch 1-16 0-127 Faders Note 1-16 C(-1) to G(9) Touch sensitive 1-16 Bank MSB to Poly Mode On Pitch...
- Page 46 Autres fonctions iMap™ 1. Bouton “Save file” Cliquer sur ce bouton pour enregistrer vos configurations actuelles. Le fichier est un fichier « .Platform M+ ». 2. Bouton “Load file” Cliquer sur ce bouton pour charger un fichier de configuration « .Platform M+ » précédemment enregistré...
- Page 47 Mise à niveau du micrologiciel CapsLook Shift Ctrl ac/PC Connectez Platform M+ à votre Mac / PC avec le câble USB fourni et lancez iMap. Cliquez sur le bouton «Firmware Upgrade» (Mise à jour du firmware) pour ouvrir sa fenêtre et suivez attentivement les étapes ci-dessous pour la mise à niveau. Platform M+ functional firmware upload procedure AltGr Ctrl...
- Page 48 Étape 1: Veuillez cliquer sur le premier bouton "Connecter" pour sélectionner Platform M + comme périphérique de sortie MIDI. pload procedure Remarque: si la plate-forme M+ n'apparaît pas dans le menu déroulant, sélectionnez "Périphérique audio USB" comme périphérique d'entrée / sortie MIDI.
- Page 49 Étape 3: Attendez quelques secondes pour vous assurer que l’unité est complètement recyclée, puis cliquez sur le troisième bouton "Activer" et sélectionnez "Mise à jour du microprogramme iCON" pour activer le mode de mise à niveau du microprogramme. Étape 4: Cliquez sur le bouton “Choisir la version”...
- Page 50 Étape 5: Cliquez sur le bouton "Mettre à jour" pour mettre à jour le firmware et attendez que son achèvement.
- Page 51 Restaurer les paramètres d'usine Pour restaurer les paramètres par défaut de votre Platform M+, il suffit de lancer iMap et d'importer le paramètre d'origine (c'est-à-dire sans apporter de modification) au périphérique en procédant comme suit. 1. Connectez Platform M+ avec le câble USB fourni et lancez le logiciel iMap. 2.
- Page 52 Spécifications Connecteur: To computer USB connector To extension modules 3 mini Din jack Alimentation: 12V/2.5A DC Current consumption: 2.0A or less Poids: 1.65kg (3.63lb) Dimensions: 395(L) x 196(W) x 41(H)mm 15.55”(L) x 7.7”(W) x 1.6”(H)
- Page 53 ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine. Envoyer au centre de SAV d’ICON ou au bureau des renvois autorisé. Consultez le lien ci- dessous pour connaître nos centres de services et les points de service de distribution: Si vous êtes à...
