INSTRUCTIONS
D'INSTALLATION
Concessionnaire Honda : remettre un exemplaire de ces instructions au client.
LISTE DES PIECES
(2)
(1)
(5)
(4)
N°
Description
(1)
Tuyau latéral avant
(2)
Renfort du tuyau latéral avant droit
(3)
Renfort du tuyau latéral avant gauche
(4)
Support de tuyau latéral avant
(5)
Boulon à collerette 8 mm (moyen)
(6)
Boulon à collerette 8 mm (long)
(7)
Boulon à collerette 8 mm (court)
(8)
Collier à bride
(9)
Caoutchouc
(10)
Ecrou à collerette 8 mm
(11)
Rondelle
(12)
Cache
(13)
Infos URL
© 2018 Honda Motor Co., Ltd. - Tous droits réservés.
Accessoire

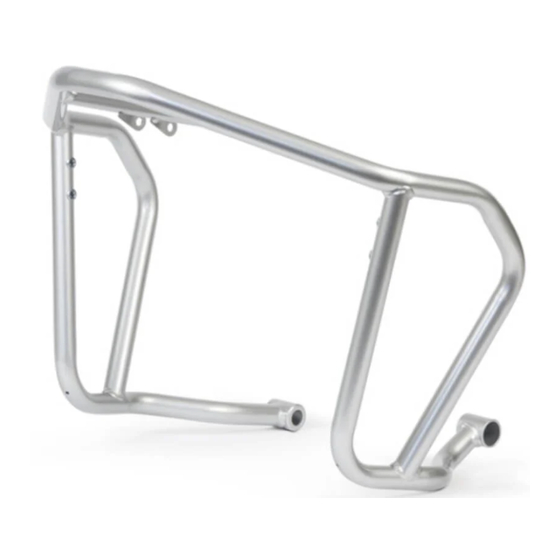

TUBE COTE AVANT
Réf. 08P72-MKP-J80
(10)
(11)
(7)
(9)
(8)
(3)
(6)
(13)
OUTILS REQUIS
Douille (12 et 14 mm)
Cliquet
Clé polygonale (12 mm)
Clé dynamométrique
(12)
TABLEAU DES COUPLES
Serrez les vis, boulons et écrous selon les valeurs de
couple spécifiées. Reportez-vous au manuel d'entretien
pour connaître les valeurs de couple des pièces retirées.
Boulon et écrou à collerette 8 mm
INSTALLATION
ATTENTION
• Pour éviter les brûlures, laissez refroidir le moteur, le
système d'échappement, le radiateur, etc. avant de
monter l'accessoire.
1.
Montez le collier à bride et le caoutchouc comme
illustré.
• Répétez cette opération du côté gauche.
Qté
1
1
1
1
2
1
2
2
2
3
2
2
1
1 sur 4
Application
CB500XA
Article
TUYAU LATERAL AVANT
Publication n°
MII
Date de publication
décembre 2018
Nm
kgf·m
27
2,8
CAOUTCHOUC
COLLIER À BRIDE
CAOUTCHOUC
72MKP200
Publicité
Manuels Connexes pour Honda 08P72-MKP-J80
Sommaire des Matières pour Honda 08P72-MKP-J80
- Page 1 Publication n° INSTRUCTIONS TUBE COTE AVANT CB500XA Date de publication Réf. 08P72-MKP-J80 D’INSTALLATION décembre 2018 Concessionnaire Honda : remettre un exemplaire de ces instructions au client. LISTE DES PIECES OUTILS REQUIS Douille (12 et 14 mm) (10) Cliquet (11) Clé polygonale (12 mm) Clé...
- Page 2 2. Déposez les pièces comme illustré. 4. Déposez les pièces comme illustré. <Côté droit> <Côté gauche> BOULON COLLIER COLLIER BOULON 3. Montez le renfort du tuyau latéral avant droit sans le 5. Montez le renfort gauche du tuyau latéral avant sans serrer de la manière indiquée.
- Page 3 6. Déposez les pièces comme illustré. 8. Montez le tuyau latéral avant, sans le serrer, de la <Côté avant> manière indiquée. <Côté droit> ECROU A COLLERETTE de 8 mm BOULON (à conserver) ECROU Montez le support du tuyau latéral avant sans le RONDELLE serrer de la manière indiquée.
