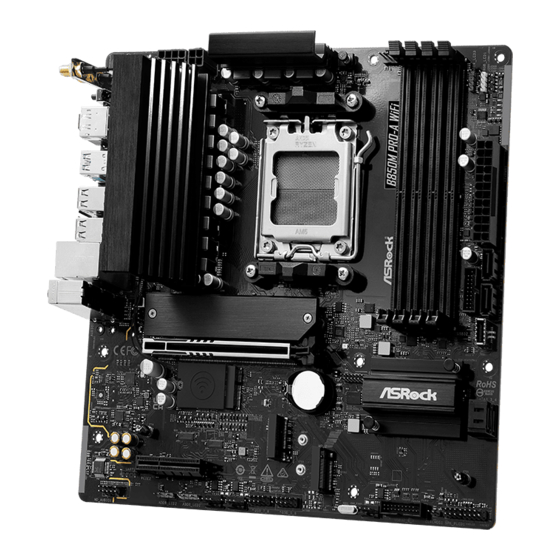

ASROCK PRO Serie Manuel Utilisateur

ASROCK PRO Serie Manuel Utilisateur

Masquer les pouces Voir aussi pour PRO Serie:

Publicité

Liens rapides

Télécharger ce manuel

Publicité

loading

Manuels Connexes pour ASROCK PRO Serie

Sommaire des Matières pour ASROCK PRO Serie

  • Page 2 Coordonnées / Contact Si vous souhaitez contacter ASRock ou en savoir plus sur l’ e ntreprise, veuillez visiter leur site web à l’adresse suivante : www.asrock.com. Pour toute question technique, veuillez soumettre un formulaire de demande de support à l'adresse : https://event.asrock.com/tsd.asp ASRock Incorporation e-mail: info@asrock.com.tw...
  • Page 3 Contenu de l’emballage Spécifications Disposition de la carte mère Panneau E/S Diagramme fonctionnel Module 802.11axe Wi-Fi 6E et antenne ASRock WiFi 2,4/5/6 GHz (pour B850M Pro-A WiFi) Chapitre 2 Installation Installation de l'unité centrale Installation du ventilateur et du dissipateur thermique de l'unité...
  • Page 4 2.14 Boutons intelligents 2.15 Post Status Checker 2.16 Guide d'installation du module M.2 WiFi/BT PCIe WiFi (B850M Pro-A) 2.17 Guide d'installation d’un SSD M.2 (M2_1) 2.18 Guide d'installation du SSD M.2 (M2_2 et M2_3)
  • Page 5 à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site web ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site web pour plus de détails sur le modèle que vous utilisez.
  • Page 6 • Prend en charge les modules de mémoire Extreme Memory Profile (XMP) et EXTended Profiles for Overclocking (EXPO). * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) Fente Processeur :...
  • Page 7 B850M Pro-A WiFi B850M Pro-A • Graphique intégré AMD RDNA (la prise en charge peut varier Graphiques selon le processeur) • 1 x HDMI 2.1 compatible TMDS/FRL 8G, prend en charge HDR, HDCP 2.3 et une résolution maximale de jusqu'à 4K 120Hz •...
  • Page 8 Processeur : • 1 x USB 3.2 Gen2 Type-C (à l’arrière) • 1 x USB 3.2 Gen2 Type-A (à l’arrière) Chipset : • 1 x USB 3.2 Gen1 Type-C (à l’avant) • 6 x USB 3.2 Gen1 Type-A (2 à l’arrière, 4 à l’avant) •...
  • Page 9 B850M Pro-A WiFi B850M Pro-A RAID • Prend en charge RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage SATA • Supporte RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage M.2 NVMe* * Nécessite des cartes d’ e xtension M.2 NVMe supplémentaires pour prendre en charge RAID 10 Connecteur •...
  • Page 10 * Pour en savoir davantage sur nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
  • Page 11 B850M Pro-A WiFi B850M Pro-A 1.3 Disposition de la carte mère...
  • Page 12 No. Description Connecteur d’alimentation ATX 12V (ATX12V1) Connecteur d’alimentation ATX 12V (ATX12V2) Connecteurs pour ventilateur de processeur (CPU_FAN1) 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1) 2 x fentes DDR5 DIMM 288-broches (DDR5_A2, DDR5_B2) Embase LED adressable (ADDR_LED3) Embase LED RVB (RVB_LED1) Post Status Checker (PSC) Connecteur d’alimentation ATX (ATXPWR1) Connecteurs SATA3 (SATA3_1)
  • Page 13 B850M Pro-A WiFi B850M Pro-A 1.4 Panneau E/S B850M Pro-A WiFi : No. Description No. Description Ports d'antenne Ports USB 2.0 (USB_12) Port RJ-45 LAN 2,5G* Port USB 3.2 Gen2 Type-A (USB32_1) Port USB 3.2 Gen2 Type-C Entrée ligne (voyant bleu)** (USB32_TC1) Haut-parleur frontal (Ligne)** DisplayPort 1.4...
  • Page 14 No. Description No. Description Port RJ-45 LAN 2,5G* Ports USB 2.0 (USB_12) Entrée ligne (voyant bleu)** Port USB 3.2 Gen2 Type-A (USB32_1) Port USB 3.2 Gen2 Type-C Haut-parleur frontal (Ligne)** (USB32_TC1) Microphone (Rose)** DisplayPort 1.4 Ports USB 3.2 Gen1 Type-A Port HDMI (USB32_23) Ports USB 2.0 (USB_34)
  • Page 15 B850M Pro-A WiFi B850M Pro-A 1.5 Diagramme fonctionnel...
  • Page 16 1.6 Module 802.11axe Wi-Fi 6E et antenne ASRock WiFi 2,4/5/6 GHz (pour B850M Pro-A WiFi) Module Wi-Fi 6E 802.11axe + BT Cette carte mère est équipée d'un module exclusif 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E + BT v5.2 qui prend en charge les normes de connectivité 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E ainsi que Bluetooth v5.2.
  • Page 17 B850M Pro-A WiFi B850M Pro-A Guide d’installation des antennes Wifi Étape 1 Préparez les antennes WiFi 2,4/5/6 GHz fournies dans l’ e mballage. Étape 2 Raccordez les deux antennes Wifi 2,4/5/6 GHz aux connecteurs d'antenne. Tournez-les dans le sens horaire jusqu'à ce qu'elles soient bien connectées. Étape 3 Réglez les antennes Wifi 2,4/5/6 GHz comme indiqué...
  • Page 18 Chapitre 2 Installation Il s'agit d'une carte mère de format Micro ATX. Avant son installation, étudiez la configuration de votre châssis pour vous assurer qu’ e lle peut y être insérée. Précautions avant l’installation Prenez note des précautions suivantes avant d’installer les composants ou de modifier les paramètres de la carte mère.
  • Page 19 B850M Pro-A WiFi B850M Pro-A 2.1 Installation de l'unité centrale 1. Avant d'insérer l'unité centrale 1718-Pin dans le logement, assurez-vous que le capuchon PnP est toujours en place, que la surface de l'unité centrale est propre et que les broches ne sont pas tordues.
  • Page 20 Placez délicatement l'unité centrale en la maintenant aussi droit que possible. Ne le laisser pas tomber.
  • Page 21 B850M Pro-A WiFi B850M Pro-A Assurez-vous que l'unité centrale est alignée avec le logement avant de la verrouiller en place. Assurez-vous que la plaque de couverture noire est toujours en place jusqu'à ce qu'elle se détache lors de la fermeture du levier du logement.
  • Page 22 2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale Une fois que vous avez installé l'unité centrale dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre l'unité...
  • Page 23 B850M Pro-A WiFi B850M Pro-A...
  • Page 24 Installation du dispositif de refroidissement de l'unité centrale (Type 2)
  • Page 25 B850M Pro-A WiFi B850M Pro-A...
  • Page 26 +12V *Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas correspondre exactement au modèle que vous achetez.
  • Page 27 B850M Pro-A WiFi B850M Pro-A Installation du dispositif de refroidissement de l'unité centrale (Type 3)
  • Page 29 B850M Pro-A WiFi B850M Pro-A...
  • Page 30 +12V Veuillez noter qu'un seul câble doit être utilisé à la fois dans cette étape. Si vous sélectionnez RGB_LED1, veuillez installer l'utilitaire d’ A SRock « ASRock Polychrome SYNC ». Si vous sélectionnez le connecteur USB, veuillez installer l'utilitaire d’ A MD « SR3 Settings Software ».
  • Page 31 B850M Pro-A WiFi B850M Pro-A 2.3 Installation des modules de mémoire (DIMM) Cette carte mère offre quatre emplacements DIMM DDR5 (Double Data Rate 5) à 288 broches, et prend en charge la technologie de mémoire double canal. 1. Pour une configuration avec mémoire double canal, vous devez installer uniquement des paires de DIMM DDR5 identiques (même marque, même vitesse, même taille et même type de puce).
  • Page 33 B850M Pro-A WiFi B850M Pro-A 2.4 Connexion à l’embase du panneau avant Embase du panneau système Fils du panneau avant Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
  • Page 34 2.5 Installation de la protection du panneau d’E/S...
  • Page 35 B850M Pro-A WiFi B850M Pro-A 2.6 Installation de la carte mère...
  • Page 36 2.7 Installation des disques SATA Lecteur optique Lecteur SATA Câble de données SATA...
  • Page 37 B850M Pro-A WiFi B850M Pro-A Connecteur SATA Connecteur de données SATA...
  • Page 38 2.8 Installation d'une carte graphique CLICK!
  • Page 39 B850M Pro-A WiFi B850M Pro-A Fentes d'extension (Fentes PCIe) La carte mère possède 2 fentes PCI Express. Avant d’installer une carte d’ e xtension, assurez-vous que l’ a limentation est éteinte ou que le cordon d’ a limentation est débranché. Veuillez lire la documentation de la carte d'extension et effectuer les réglages matériels nécessaires pour la carte avant de commencer l'installation.
  • Page 40 2.9 Connexion des périphériques...
  • Page 41 B850M Pro-A WiFi B850M Pro-A 2.10 Connexion des connecteurs d'alimentation...
  • Page 42 2.11 Mise sous tension...
  • Page 43 B850M Pro-A WiFi B850M Pro-A 2.12 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». En revanche, si celui-ci n’ e st pas installé, le cavalier est « ouvert ». Cavalier Effacer CMOS (CLRCMOS1) (voir p.7, No.
  • Page 44 2.13 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau système (PANNEAU 1 9-broches) (voir p.7, No.
  • Page 45 B850M Pro-A WiFi B850M Pro-A Embase LED d’alimentation et de haut-parleur (SPK_PLED1 7-broches) (voir p.7, No. 17) Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED- Connecteurs Serial ATA3 Angle droit : (SATA3_4) (voir p.7, No.
  • Page 46 Embases USB 2.0 (USB_5_6 9-broches) (voir p.7, No. 21) (USB_7_8 9-broches) (voir p.7, No. 22) Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. USB_7_8 USB_PWR DUMMY USB_PWR USB_5_6 USB_PWR DUMMY USB_PWR Embases USB 3.2 Gen1 (USB32_4_5 19-broches) (voir p.7, No.
  • Page 47 B850M Pro-A WiFi B850M Pro-A Embase USB 3.2 Gen1 Type C sur panneau avant (USB32_TC2 20-broches) (voir p.7, No. 12) Cette carte mère comprend une embase USB 3.2 Gen1 Type C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen1 pour des ports USB 3.2 Gen1 supplémentaires.
  • Page 48 Connecteurs du ventilateur du châssis (CHA_FAN1 4-broches) (voir p.7, No. 24) (CHA_FAN2 4-broches) (voir p.7, No. 23) (CHA_FAN3 4-broches) (voir p.7, No. 20) Ce connecteur vous permet de connecter un ventilateur de boîtier ou de radiateur. Si vous envisagez de connecter un ventilateur à 3 broches, veuillez le brancher sur la broche 1-3. CHA_FAN3 CHA_FAN1 FAN_VOLTAGE...
  • Page 49 B850M Pro-A WiFi B850M Pro-A Connecteur du ventilateur du processeur (CPU_FAN1 4-broches) (voir p.7, No. 3) Ce connecteur vous permet de connecter le ventilateur du processeur. Si vous envisagez de connecter un ventilateur à 3 broches, veuillez le brancher sur la broche 1-3. CPU_FAN1 +12V CPU_F...
  • Page 50 Connecteur d’alimentation ATX (ATXPWR1 24-broches) (voir p.7, No. 9) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13. ATXPWR1 Connecteur d’alimentation ATX 12 V (ATX12V1 8-broches) (voir p.7, No.
  • Page 51 B850M Pro-A WiFi B850M Pro-A Connecteur d’alimentation ATX 12 V (ATX12V2 4-broches) (voir p.7, No. 2) Veuillez connecter une source d'alimentation ATX 12 V à ce connecteur. *La fiche d'alimentation électrique s'adapte à ce connecteur dans un seul sens. Le branchement d'un câble ATX 12V à 4 broches à ATX12V2 est optionnel. *Pour un surcadençage avancé, nous conseillons d’utiliser ce connecteur avec ATX12V1.
  • Page 52 Embase LED RGB (RVB_LED1 4-broches) (voir p.7, No. 7) Cette embase RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais sens au risque de l’endommager.
  • Page 53 B850M Pro-A WiFi B850M Pro-A Embases LED adressables (ADDR_LED1 3-broches) (voir p.7, No. 25) (ADDR_LED2 3-broches) (voir p.7, No. 26) (ADDR_LED3 3-broches) (voir p.7, No. 6) Cette embase sert à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED. Attention : N’installez jamais le câble LED adressable dans le mauvais sens au risque de l’endommager.
  • Page 54 1. N’installez jamais le câble LED adressable dans le mauvais sens au risque de l’ e ndommager. 2. Avant d'installer ou de retirer votre câble LED adressable, veuillez éteindre votre système et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.
  • Page 55 B850M Pro-A WiFi B850M Pro-A 2.14 Boutons intelligents La carte mère est équipée d'un bouton intelligent : Le bouton BIOS Flashback permet aux utilisateurs de flasher le BIOS. Bouton BIOS Flashback (BIOS_FB1) (voir p.9, No. 10) Le bouton BIOS Flashback permet aux utilisateurs de flasher le BIOS. BIOS_FB1 Port BIOS Flashback USB...
  • Page 56 La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même sans processeur. Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chiffrement ou sécurité reposant sur le TPM. Assurez-vous que vous avez déjà stocké et sauvegardé la clé...
  • Page 57 B850M Pro-A WiFi B850M Pro-A 2.15 Post Status Checker Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument l’ o rdinateur. Les LED s'allument pour indiquer le composant qui a un problème. Ils émettent des couleurs rouge, jaune, blanche et jaune-vert pour indiquer, respectivement, que le CPU, la mémoire, le VGA et le stockage ne sont pas détectés correctement ou sont défaillants.
  • Page 58 2.16 Guide d'installation du module M.2 WiFi/BT PCIe WiFi (B850M Pro-A) Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le socket M.2 (Key E), prend en charge les modules Wi-Fi/BT PCIe type 2230. * Le socket M.2 ne prend pas en charge les SSD SATA M.2.
  • Page 59 B850M Pro-A WiFi B850M Pro-A Étape 3 Insérez délicatement le module WiFi PCIe WiFi/BT dans le socket M.2. Gardez à l’ e sprit que le module ne convient qu’à une orientation. Étape 4 Serrez la vis avec un tournevis pour fixer le module en place.
  • Page 60 2.17 Guide d'installation d’un SSD M.2 (M2_1) Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le socket Blazing M.2 (M2_1, Key M) prend en charge le mode PCIe Gen5x4 (128 Go/s) de type 2280.
  • Page 61 B850M Pro-A WiFi B850M Pro-A Étape 3 Avant d’installer le SSD M.2, veuillez desserrer les vis pour retirer le dissipateur thermique M.2. *Veuillez retirer les films de protection sur la face inférieure du dissipateur thermique M.2 avant d'installer le SSD M.2. Étape 4 Alignez et insérez délicatement le SSD M.2 dans l’...
  • Page 62 *Ne serrez pas trop la vis, au risque d’ e ndommager le SSD M.2 et le dissipateur thermique M.2. Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com...
  • Page 63 B850M Pro-A WiFi B850M Pro-A 2.18 Guide d'installation du SSD M.2 (M2_2 et M2_3) Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le Hyper M.2 Socket (M2_2 et M2_3, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de type 2280.
  • Page 64 Fixez ensuite le SSD M.2 en tournant l'écrou dans le sens horaire jusqu'à sa position de verrouillage. Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com...
  • Page 65 éventuelles erreurs ou omissions dans ce document. Dans la mesure où la loi le permet et en ce qui concerne le contenu de ce document, ASRock ne fournit aucune garantie d'aucune sorte, explicite ou implicite, y compris mais sans s'y limiter, les garanties ou conditions implicites de qualité...
  • Page 66 Déclaration de conformité FCC Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant entraîner un fonctionnement non désiré.
  • Page 67 Le texte complet de la déclaration de conformité pour l’UE est disponible sur : http://www.asrock.com ASRock suit le principe d’ é co-conception pour concevoir et fabriquer ses produits, et s'assure que chaque étape du cycle de vie du produit ASRock est conforme aux réglementations environnementales mondiales.
  • Page 68 Si vous avez besoin d'aide, veuillez contacter ASRock Tél : +886-2-28965588 ext.123 (Frais d'appel internationaux standard applicables)
  • Page 69 Déclaration de conformité à la Directive de la Communauté européenne relative aux équipements hertziens Cet appareil est conforme à la directive 2014/53/UE émise par la Commission de la Communauté européenne. Cet appareil est conforme aux limites d’ e xposition aux radiations définies par l’UE pour un environnement non contrôlé.
