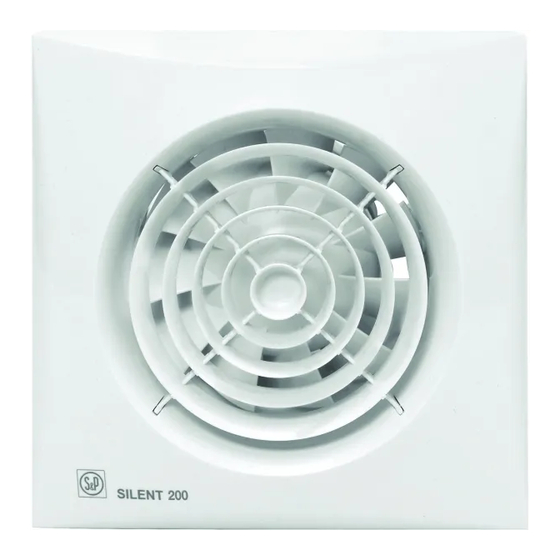

SILENT 200 CZ
1- Caractéristiques :
- Alimentation : 230 V – 50 Hz
- P max : 14 Watt
- Niveau pression sonore : 33 dB(A)
- Isolation : Classe II
- Protection : IP 45
- Débit à ouie libre : 180 m³/h
3- Avertissement :
- Avant toute intervention : COUPER L'ALIMENTATION DE L'APPAREIL
- Installer l'appareil dans un local dont la température ne dépasse pas 40°C
- Cet extracteur est destiné à la ventilation ponctuelle des locaux domestiques
- Ne pas raccorder l'extracteur sur un conduit collectif
- Les vis et les chevilles fournies sont adaptées à des supports pleins exclusivement.
- L'installation de l'appareil est interdite dans le volume 1 de sécurité électrique (cf schéma ci contre)
4- Règles à respecter :
Rejet de l'air par conduit :
- Tendre au maximum les conduits
- Eviter des virages trop prononcés
- Longueur max du conduit : 3 m
5- Etapes d'installation :
1
1
Désolidariser la façade avant de
l'appareil (1)
Instructions rapides d'installation
2- Fonctionnement :
Le SILENT 200 CZ doit être couplé soit à l'interrupteur alimentant l'éclairage de la pièce soit à un interrupteur indépendant. Il ne
peut être alimenté en permanence car Il n'est pas conçu pour un fonctionnement continu.
Rejet direct :
- Prévoir une protection anti pluie
par grille ou persienne
- Adapter le conduit en fonction de
l'espace à traverser
2
Utiliser le support de
l'appareil pour repérer
le trou du conduit et les
trous de fixations
Entrée d'air
Aérateur
Air neuf
Passage de l'air par
le détalonnage de
porte
Principe d'installation par Balayage
- Prévoir une entrée d'air nécessaire pour
remplacer l'air vicié extrait
- Assurer un passage d'air d'au moins 1
cm sous les portes
3
Fixer l'appareil
Air vicié
Implantation géographique
- L'aérateur peut être placé sur un mur ou
sur un plafond
- Il doit être installé le plus loin possible
de l'entrée d'air pour assurer un balayage
optimal de la pièce
4
Effectuer les
branchements (voir
chapitre branchement)
P.1/2
Montage
plafond ou
mural
