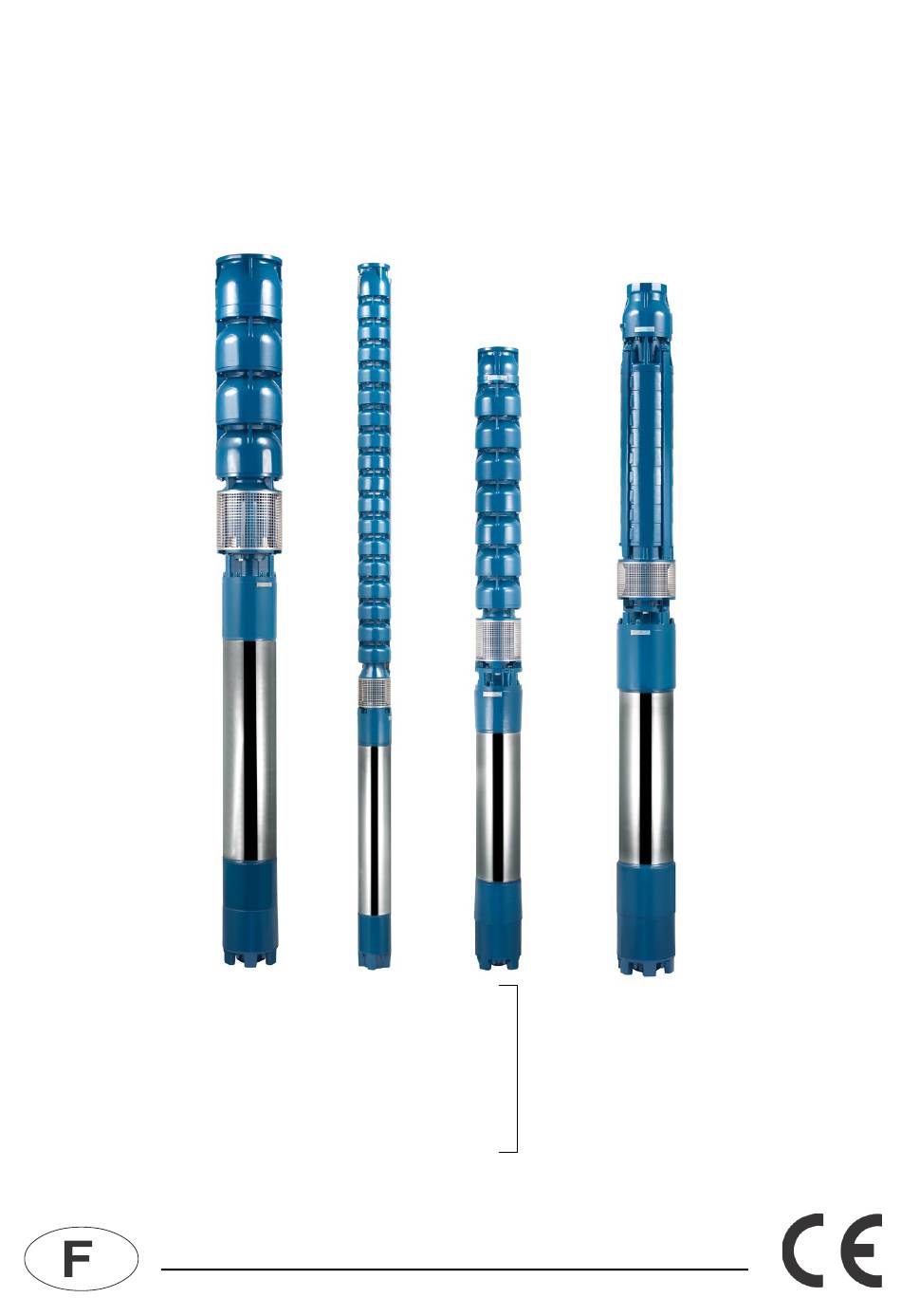

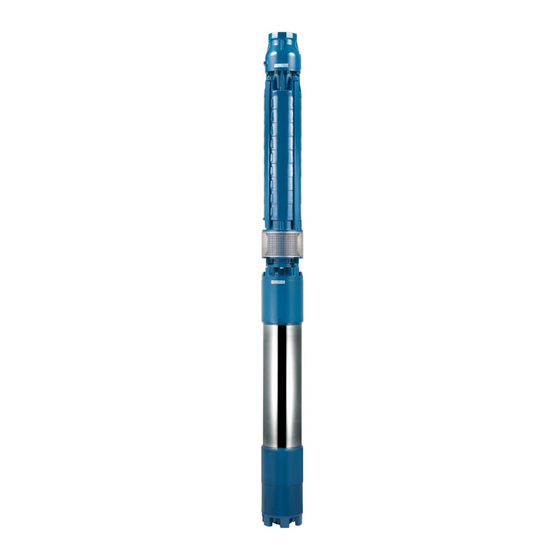

- Page 1 POMPES IMMERGES MOTEURS ELECTROPOMPES INSTRUCTIONS D'UTILISATION Rev.0...
- Page 2 ÍNDEX DECLARATION DE CONFORMITE…….………………………………………………………………………………………………..3 INTRODUCTION……………………………………………………………………………………………………………………………….6 Chap 1 : EMBALLAGE, TRANSPORT ET STOCKAGE……...…………………………………………………………………...7 Chap 2 : CARACTERISTIQUES TECHNIQUES ……………………………………………………………………………………..8 Chap 3 : SECURITE………………………………………………………………………………………………………………………..10 Chap 4 : INSTALLATION ………………………………………………………………………………………………………………...12 Chap 5 : FONCTIONNEMENT ET UTILISATION ………………………………………………………………………………..16 Chap 6 : ENTRETIEN ………………..…………………………………………………………………………………………...…….. 17 Chap 7 : PROBLEMES, CAUSES ET SOLUTIONS …………….………………………………………………………………...18 Chap 8 : DEMOLITION DU GROUPE .……………………………………………………………………………………………...19 Chapitre 9 : PIECES DE RECHANGE ……………………………………………………………………………………………...19...
-
Page 3: Conservation Du Manuel
INTRODUCTION ATTENTION Ce manuel est destiné au personnel qui utilise la pompe (opérateur) et au technicien chargé de l'en- tretien courant (agent de maintenance). Par conséquent, avant toute opération sur la pompe, vous devez lire attentivement et intégralement le manuel, car il contient des informations importantes pour la SECURITE DES PERSONNES chargées de son utilisation et son entretien. -
Page 4: Emballage, Transport Et Stockage
1. EMBALLAGE, TRANSPORT ET STOCKAGE LES OPERATIONS D'EMBALLAGE, LEVAGE, DEPLACEMENT, TRANSPORT, DESEMBALLAGE DOIVENT ETRE EFFECTUEES EXCLUSIVEMENT PAR DU PERSONNEL EXPERT DANS CES OPERATIONS ET AYANT PRIS CONNAISSANCE DE LA POM- PE ET DU CONTENU DE CE MANUEL EMBALLAGE Selon les dimensions, les pompes sont expédiées de la manière suivante : –... -
Page 5: Caracteristiques Techniques
2. CARACTERISTIQUES TECHNIQUES Les électropompes sont conçues et fabriquées pour les installations de déplacement des eaux dans les secteurs civils, industriels, agricoles en général (pour l'augmentation de la pression), l'approvisionnement en eau, les systèmes d'irrigation, les systèmes de lavage, le chargement de la chaudière et les installations pour le traitement des eaux. -
Page 6: Moteurs Immerges
Dans des conditions normales d'utilisation, le niveau sonore est < 75 dB à 1 m environ du groupe. Dans l'application de la pompe sur un moteur non fourni par la PENTAX, vérifier le niveau ATTENTION! Les électropompes avec application en enveloppe dans l'objectif d'augmenter la pression ont un niveau sonore variable en fonction du type d'installation ;... -
Page 7: Precautions Generales
3. SECURITE Il est primordial de lire intégralement et attentivement ce chapitre car il contient les informations im- portantes sur les risques courus par l'opérateur et l'agent de maintenance en cas d'utilisation erronée ATTENTION! Les électropompes sont conçues et fabriquées pour les installations de déplacement des eaux dans les secteurs civils, industriels, agricoles en général, l'augmentation de la pression et l'approvisionnement en eau. -
Page 8: Risque De Rupture/Explosion
3. SECURITE RISQUE DE CHOC Il est dû aux parties de la pompe à hauteur d'homme. RISQUE DE GLISSEMENT Il est dû aux zones du sol trempées ou sales d'huiles. Pour éviter le risque de glissement, utiliser les équipements de protection individuelle nécessaires (chaussures de sécurité). - Page 9 4. INSTALLATION CES OPERATIONS SONT EXCLUSIVEMENT RESERVEES AU PERSONNEL TECHNIQUE SPECIALI- SE ; ELLES PEUVENT CREER DES SITUATIONS DE DANGER OU CAUSER DE GRAVES DOMMA- GES AUX PERSONNES OU À LA POMPE LORSQU'ELLES SONT EFFECTUEES PAR D'AUTRES PER- VERIFICATION DES CONDITIONS REQUISES POUR L'INSTALLATION La pompe a été...
- Page 10 4. INSTALLATION ASSEMBLAGE DU CORPS DE LA POMPE AU MOTEUR Lorsque le moteur et la pompe sont expédiés séparément, effectuer les opérations suivan- tes : – Ouvrir la caisse - Soulever à l'aide du moyen de levage approprié (grue ou autre) le moteur au moyen d'un étrier accroché...
- Page 11 4. INSTALLATION 1 - MONTAGE DE LA POMPE DANS LE PUITS - Fig. 11 Avant le montage, s'assurer que : – Les dimensions effectives du puits (diamètre et profondeur) sont appropriées. – Il reste une distance minimale de 2 m entre l'extrémité de la pompe et le fond MONTAGE DES GROUPES du puits pour éviter que la boue n'entre dans la pompe.
-
Page 12: Danger D'explosion
4. INSTALLATION 3 - INSTALLATION HORIZONTALE DANS UNE ENVELOPPE POUR L'AUGMEN TATION DE LA PRESSION - Fig. 15 Dans ce cas, l'électropompe est fournie par le fabricant déjà montée avec l'en- veloppe spécifique ; il s'agit d'un tuyau étanche avec 2 brides boulonnées pour le raccordement aux tuyaux. -
Page 13: Fonctionnement Et Utilisation
5. FONCTIONNEMENT ET UTILISATION Le premier démarrage doit se produire avec le robinet à vanne fermé pour minimiser l'aspiration du sable ou de la boue. Lorsque le pourcentage de sable est très élevé, vous devez fermer ultérieurement jusqu'à ce qu'elle soit limpide. -
Page 14: Entretien Periodique
6. ENTRETIEN ATTENTION! L'entretien NE doit être confié QU’AU PERSONNEL EXPERT, CONNAISSANT BIEN L'ELECTRO- POMPE Durant l'entretien de l'électropompe, il est nécessaire d'adopter toutes les mesures utiles à fin L'interrupteur général de table électrique doit être bloqué EN POSITION “0" par un CADE- NAS. -
Page 15: Problemes, Causes Et Solutions
7. PROBLEMES, CAUSES ET SOLUTIONS GUIDE DE RECHERCHE DES PANNES La recherche des pannes et les interventions de réparation nécessitent du respect de TOUTES LES MESURES DE SECURI- TE indiquées au chapitre 6 "ENTRETIEN" et au chapitre 3 "SECURITE". PROBLEMES CAUSES PROBABLES SOLUTIONS POSSIBLES... -
Page 16: Demolition Du Groupe
8. DEMOLITION DU GROUPE ATTENTION! DURANT LA DEMOLITION DE LA MACHINE, TOUTES LES MESURES DE SECURITE ILLU- STREES AU CHAPITRE 3 ET VALIDES POUR LE MONTAGE DOIVENT ETRE RESPECTEES. La démolition de la machine doit être effectuée uniquement par les techniciens autorisés ;...
