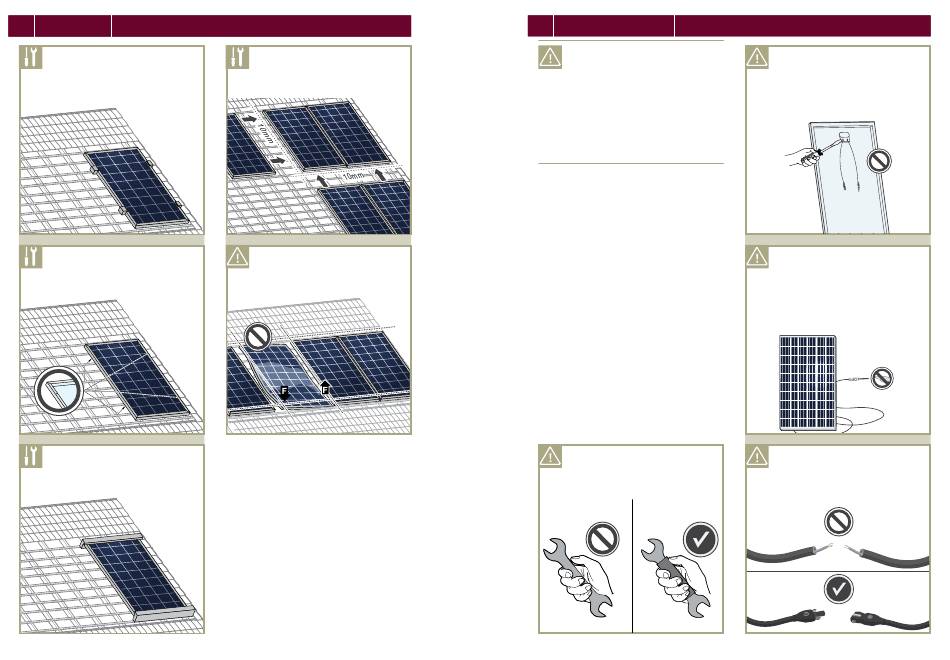

INSTALLATION
3.3 Installation du module
Option 1 :
Ä
Fixez le module avec 4 attaches dans la
page de serrage spécifiée,
voir page 7
Serrez les attaches selon les instructions
Ä
du fabricant
Option 2 :
Ä
Installez le module aux 4 points de
montage, voir page 7
Ä
Serrez les attaches selon les instructions
du fabricant
Option 3 :
Installez le module en utilisant des
Ä
profiles de montage, voir page 7
14
14
MANUEL D'INSTALLATION ET D'EXPLOITATION MODULES SOLAIRES GENERATION 4 (G4) – HANWHA Q CELLS GMBH – FR
Ä
Maintenez un intervalle d'au moins 10
mm entre deux modules.
! Le module peut être endommagé !
NOTE
Ne pas soumettre les modules à des
Ä
tensions mécaniques. Torsion max.
10 mm/m.
4
CONNEXION ÉLECTRIQUE
4.1 Sécurité
DANGER !
Risque de blessure fatale en raison d'un
choc électrique !
Lors de la déconnexion d'un circuit électrique en
courant continu, des arcs électriques peuvent se
produire et peuvent entraîner des blessures mortelles.
Ä
Ne PAS débrancher les câbles en charge.
Ne PAS connecter des extrémités de câbles mises à
Ä
nu.
Ä
Ne PAS toucher les pôles en même temps.
Un module solaire génère un courant et une tension
électrique même pour une faible intensité lumineuse.
L'ouverture d'un circuit fermé peut causer des étincelles
et des arcs électriques. Ceux-ci peuvent entraîner des
blessures mortelles. Le danger augmente si plusieurs
modules sont connectés en série.
Veuillez vous assurer de la présence de la totalité de
Ä
la tension à circuit ouvert même à de faibles niveaux
d'ensoleillement.
Ä
Veuillez suivre les réglementations nationales en vigueur
et les instructions de sécurité pour l'installation des
systèmes et des appareils électriques.
Veuillez vous assurer de prendre toutes les précautions
Ä
de sécurité nécessaires. Avec des tensions de phase et
de module de plus de 120 V, la plage de très basse
tension est dépassée.
Ä
Effectuez les travaux sur l'onduleur et le câblage avec
beaucoup de précaution.
Ä
Assurez-vous que les modules soient déconnectés de
l'onduleur avant la séparation.
Ä
Soyez sûr de respecter les intervalles de temps spécifiés
après avoir éteint l'onduleur. Les composants à haute
tension ont besoin de temps pour se décharger.
! Risque de blessure fatale en rai-
DANGER
son d'un choc électrique !
Ä
Pour les travaux électriques, n'utilisez
que des outils sec et isolés.
MANUEL D'INSTALLATION ET D'EXPLOITATION MODULES SOLAIRES GENERATION 4 (G4) – HANWHA Q CELLS GMBH – FR
! Risque de blessure fatale en rai-
DANGER
son d'un choc électrique !
Ä
N'ouvrez jamais la boîte de jonction.
Ä
Les diodes de dérivation ne peuvent
être changées que dans un état couvert
et déconnecté et que par du personnel
formé et qualifié.
! Risque de blessure fatale en rai-
DANGER
son d'un choc électrique !
Ne touchez jamais les parties actives à
Ä
mains nues.
Ne touchez pas les pôles en même
Ä
temps.
Ä
Couvrez les connecteurs des bouchons
protecteurs adaptés jusqu'à l'instal-
lation.
! Risque de blessure fatale en rai-
DANGER
son d'un choc électrique !
Ä
Isolez toutes les extrémités de câbles
exposées.
Ä
Ne connectez que des câbles avec des
connecteurs.
