Connexion Têtes Caméras Snk Ptz/Revolver - Fort MATRIX E3 Mode D'emploi

6 UTILIsER MATRIX AvEC sNK PTz ET REvOLvER 80
connexion têtes cAMÉrAs
6.1
snK PtZ / revolver

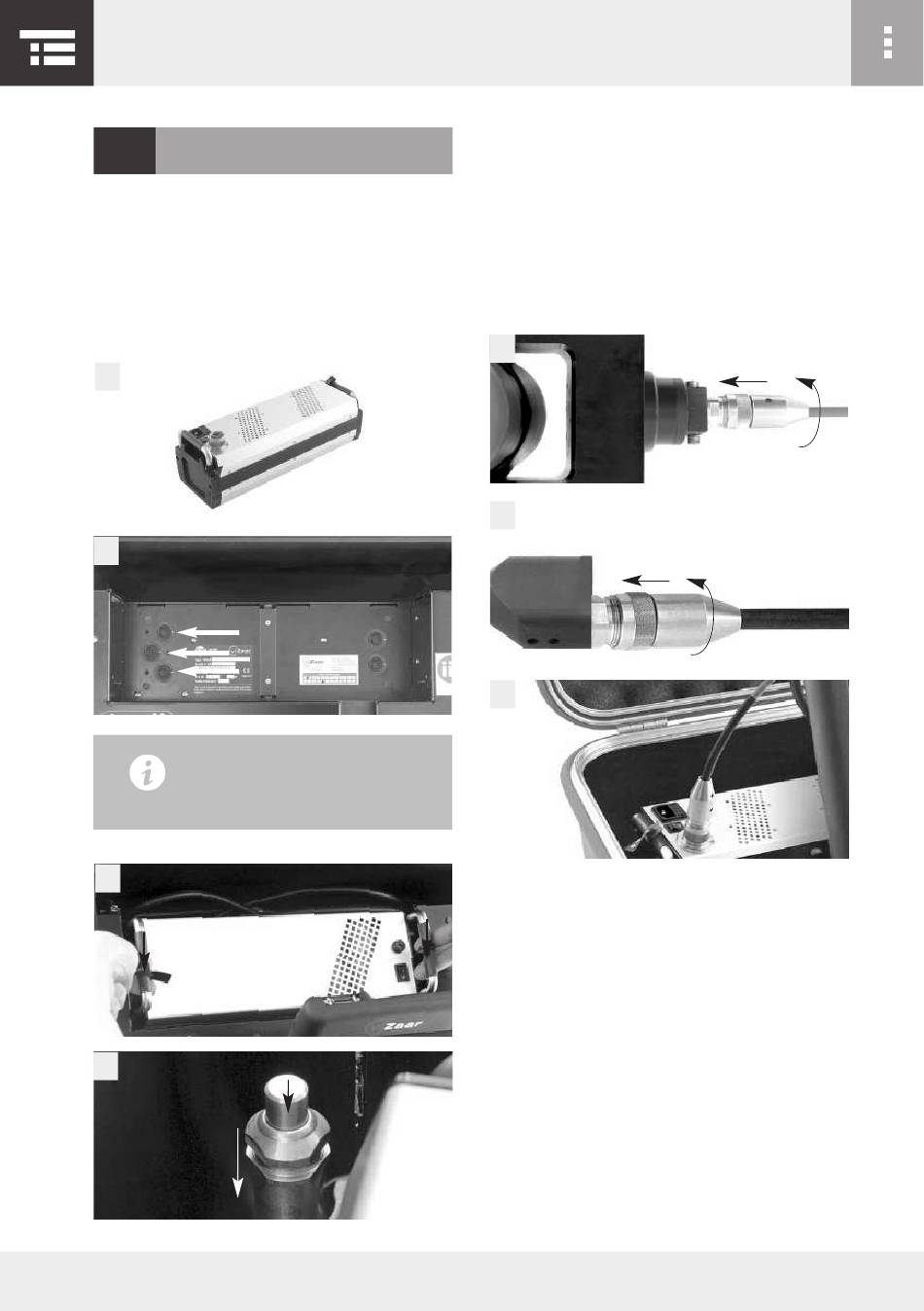

Pour connecter la tête de caméra SNK PTZ / Revolver
80 à votre MATRIX, procédez comme suit:
1. Prenez l'adaptateur SNK PTZ/R80 (Img. 1) par ses
poignées gauche et droite et insérez-le avec précau-
tion dans les connecteurs (2 et 3) de la MATRIX.
1
2
Faites attention aux
connexions lors de l'insertion
de l'adaptateur!
3
4
4. Appuyez sur les boulons de verrouillage à billes (4)
pour fixer l'adaptateur.
Après avoir connecté l'adaptateur à votre MATRIX,
connectez l'une des têtes de caméra (SNK (Image 1a)
ou R80 (1b)) à l'adaptateur (2). Utilisez à cet effet le
câble système fourni avec le boîtier d'accessoires.
1a
1b
2
86
