MODALITÉ GRAPHIQUE PLEIN ÉCRAN
n
Dans le menu Fichier -> Paramétrages -> Graphique il existe une double fonction
d'affichage des graphiques : Normal et Full Screen.
n
Par défaut, le paramétrage est sur Normal (affichage normal) tandis que la fonction Full
Screen permet d'afficher le graphique en mode plein écran.
n
N.B. il est possible d'utiliser cette fonction également avec l'instrument réglé dans la modalité PC ON, connecté avec le câble USB ou avec
l'adaptateur Bluetooth.
LOGICIEL BLUE FORCE (Commandes)
n
Graphique : Il reproduit l'évolution force-temps de l'essai sélectionné, on a aussi l'affichage des valeurs de : Force dynamique, Temps
dynamique, Force statique, Force finale.
n
Éliminer Essai : Élimine de manière définitive l'essai sélectionné dans la section « Liste Essais » ou « Gestion Essais ».
n
Nouveau Client : Actif avec un vérificateur sélectionné. Permet la création d'un nouveau client à associer au vérificateur. Un masque
de saisie s'ouvre où il faut taper : Raison sociale (ou nom), Adresse, N° TVA, Tél./Fax.
n
Modifier Client : Actif avec un client sélectionné. Ouvre le masque de saisie des données clients en en permettant la modification.
n
Éliminer Client : Si le client n'a pas de portes associées, on a un masque de confirmation : en cliquant OK le client sélectionné est
éliminé de manière définitive. Il n'est pas permis d'éliminer des clients avec des portes associées, procéder d'abord à l'élimination des
portes.
n
Nouvelle Porte : Actif avec un client sélectionné. Permet la création d'une nouvelle Porte à associer au client. Dans le masque de
saisie (référence, adresse, emplacement, date d'installation, etc.) il est aussi possible de sélectionner le type de porte (coulissante,
battante, basculante, fermeture à enroulement, barrière, générique). Le logiciel génère de manière automatique toutes les positions
de mesure relatives à la Porte sur laquelle il faut effectuer des mesures suivant la norme.
n
Modifier Porte : Actif avec une Porte sélectionnée. Permet de modifier les données relatives à la Porte (référence, typologie Porte,
adresse, emplacement, date installation, etc.)
n
Éliminer Porte : Si la Porte n'a pas d'essais associés, on a un masque de confirmation : en cliquant OK la Porte sélectionnée est
éliminée de manière définitive. Il n'est pas permis d'éliminer des portes ayant des essais associés.
n
Imprimer rapport : Affiche la prévisualisation d'impression du rapport avec toutes les données associées à la Porte sélectionnée
(données vérificateur, données client, données instrument, données Porte, données essais). La section Données Essais contient les
valeurs relatives à l'instrument (Force dynamique, Temps dynamique, Force statique, Force finale), les limites prévues par la norme et
le résultat de tous les essais associés à la Porte.

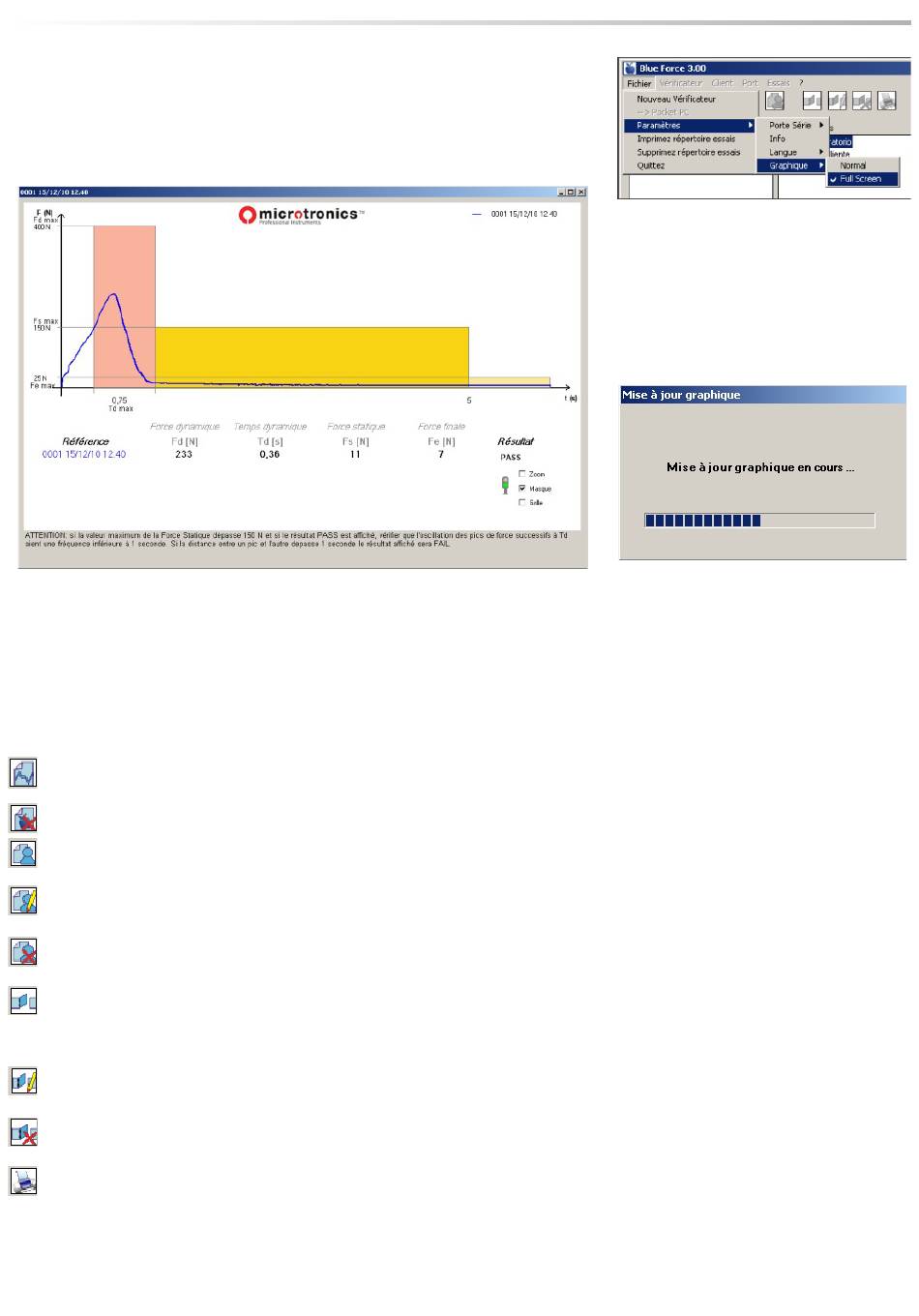

Logiciel Blue Force - Détail
n
La fonction Full Screen permet d'afficher les
graphiques en mode plein écran des
essais téléchargés directement à partir
de l'instrument l'un après l'autre
l
n
Pour activer cette fonction, il faut activer
l'option Full Screen, puis ouvrir le graphique
d'un essai quelconque et pour finir, envoyer
les essais avec l'instrument.ly start testing
with the instrument.
16
