Notice Technique & Manuel d'utilisation
Notice Technique
AGOTERM SAS au capital de 1000€ - RCS 88537311800011 – N° TVA FR85 885
AGOTERM SAS au capital de 1000
Manuel d'utilisation

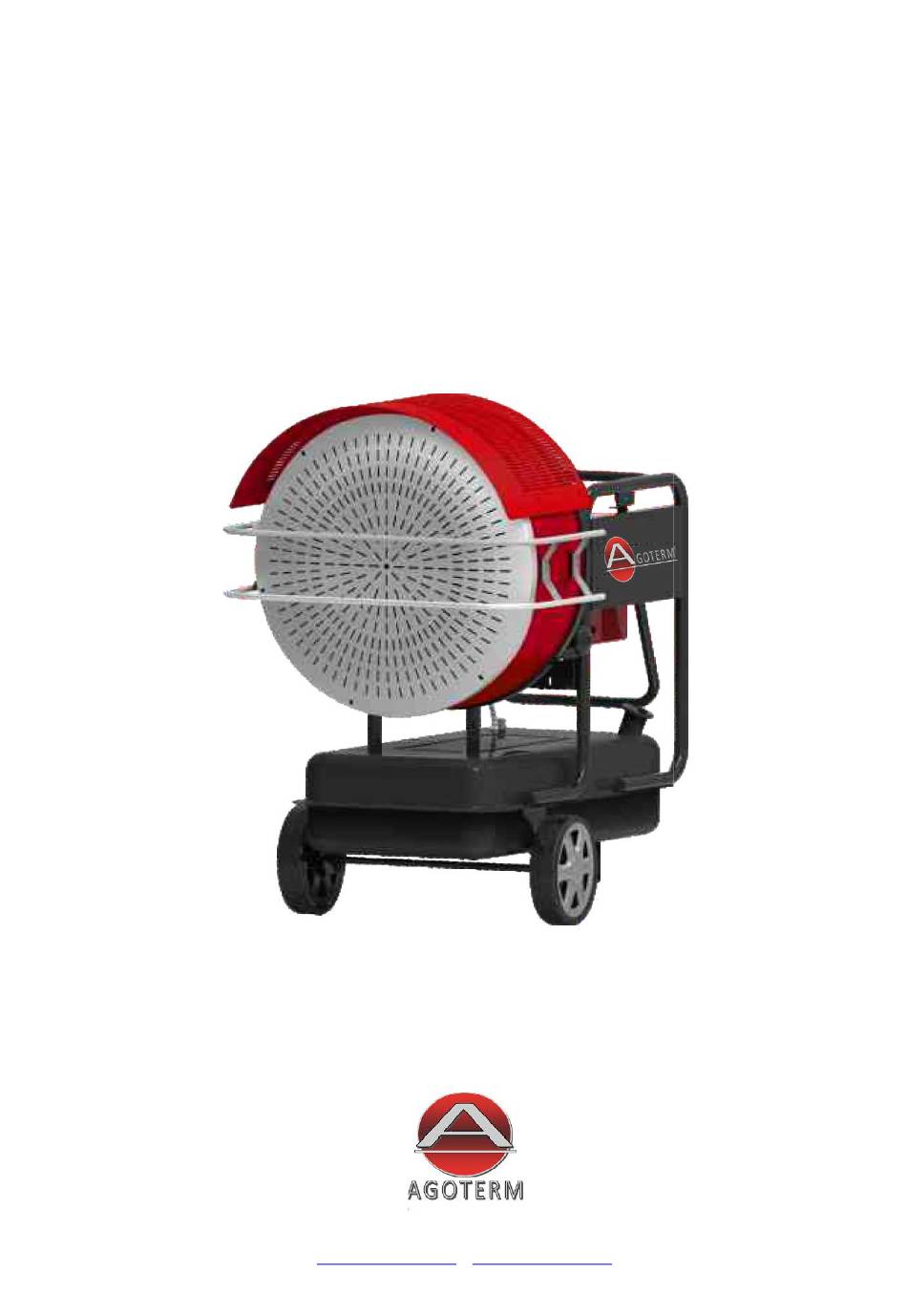

Chauffage radiant FIOUL
Chauffage radiant FIOUL
IS 40
16 RUE D'Espagne – 69780 MIONS
Tel. 04 72 53 93 13
WWW.AGOTERM.FR
WWW.AGOTERM.FR
1
-
INFO@AGOTERM.FR
885 373 118
Publicité
Manuels Connexes pour AGOTERM IS 40
Sommaire des Matières pour AGOTERM IS 40
- Page 1 IS 40 16 RUE D’Espagne – 69780 MIONS Tel. 04 72 53 93 13 WWW.AGOTERM.FR WWW.AGOTERM.FR INFO@AGOTERM.FR AGOTERM SAS au capital de 1000 AGOTERM SAS au capital de 1000€ - RCS 88537311800011 – N° TVA FR85 885 885 373 118...
- Page 2 SOMMAIRE Règles générales de sécurité : Pages 2 à 4 Caractéristiques et dimensions : Page 5 Utilisation - Installation : Pages 5 Démarrage : Page 6 Nettoyage du réservoir et du filtre : Page 7 Vue éclatée : Page 8 Brûleur : Pages 9 à...
- Page 3 CONSEILS D'ORDRE GÉNÉRAL Le générateur décrit dans ce manuel est un générateur de chaleur à infrarouges mobile, fonctionnant au fuel. Sa maniabilité et le grand volume de son réservoir permettent un emploi localisé et temporaire en autonomie totale. La forme du cône d'irradiation permet, sans déplacement d'air, de chauffer la zone souhaitée avec un flux de chaleur homogène et uniforme.
- Page 4 NE PAS LA TOUCHER pendant le fonctionnement de l’appareil, ni après son arrêt immédiat. Attendre son complet refroidissement avant toute opération de maintenance, dépannage ou simple manutention. AGOTERM ne saurai être tenu responsable en cas brûlures faisant suite au non respect de ces indications de prudence. DESCRIPTIF : A Réservoir de carburant...
- Page 5 DIMENSIONS : CARACTERISTIQUES TECHNIQUES : Puissance Thermique (kW) Autonomie maxi (h) Puissance Electrique (W) 170 Alimentation Electrique 220-240V - AC - 50Hz Capacité réservoir (L) Intensité absorbée (A) Consommation fioul Maxi (L/h) 4.0 Poids à vide (kg) UTILISATION PRÉPARATION À L’ALLUMAGE 1.
- Page 6 DEMARRAGE : Mettre L’interrupteur sur ON Le moteur – ventilateur Tourne 12 secondes, suivi de L’étincelle se fait sur les électrodes ? La pompe fioul aspire le carburant, La flamme apparaît. Pour arrêter l’appareil, mettre l’interrupteur sur OFF DISPOSITIFS DE SECURITE Le générateur est doté...
- Page 7 En cas de défaut de flamme, après 17 secondes, le brûleur se met en sécurité. Attention Consulter le paragraphe "ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS" pour identifier la cause du dysfonctionnement. Réglages de l’orientation de la zone chauffée : Dévisser la poignée de réglage E, Abaisser ou relever l’ensemble brûleur, Bloquer la poignée E. Nettoyage du filtre et vidange du réservoir : Ne pas utiliser de produits dangereux et / ou nocifs pour l’environnement.
- Page 8 DIMENSIONS DU BRÛLEUR : STRUCTURE DU BRÛLEUR Raccordement flexible de Retour Pompe fioul Vis et réglage du volet d’air Raccordement flexible d’Aspiration Pompe fioul Vérin hydraulique d’ouverture du volet d’air Raccordement Manomètre de pression Fioul Voyant de défaut bruleur et RESET Vis de réglage de pression fioul Bride de fixation brûleur avec Joint Raccordement Vacuometre pompe...
- Page 9 Schéma Electrique BRULEUR : A – Vis de maintien du coffret de contrôle 1 – passe fil 2 * Serre Câble 3 – Bornier de raccordement électrique (Alimentation brûleur)
- Page 10 PAN N ES / REM EDES La liste ci-dessous donne un certain nombre de causes d’anomalies et leurs remèdes. Problèmes qui se traduisent par un fonctionnement anormal du brûleur. Un défaut, dans la grande majorité des cas, se traduit par l'allumage du signal sur le bouton de réarmement manuel de la boîte de commande et de contrôle (rep 13).
- Page 11 Ce produit doit être déposé dans un endroit autorisé pour la réutilisation et recyclages des appareils électriques et électroniques. AGOTERM à un partenariat avec la Sté ECOSYSTEM en tant que Producteur, Importateur et Distributeur pour mise sur le marché Francais d'EEE Professionnels.
