Sommaire des Matières pour goliath QuickFlex Lasso

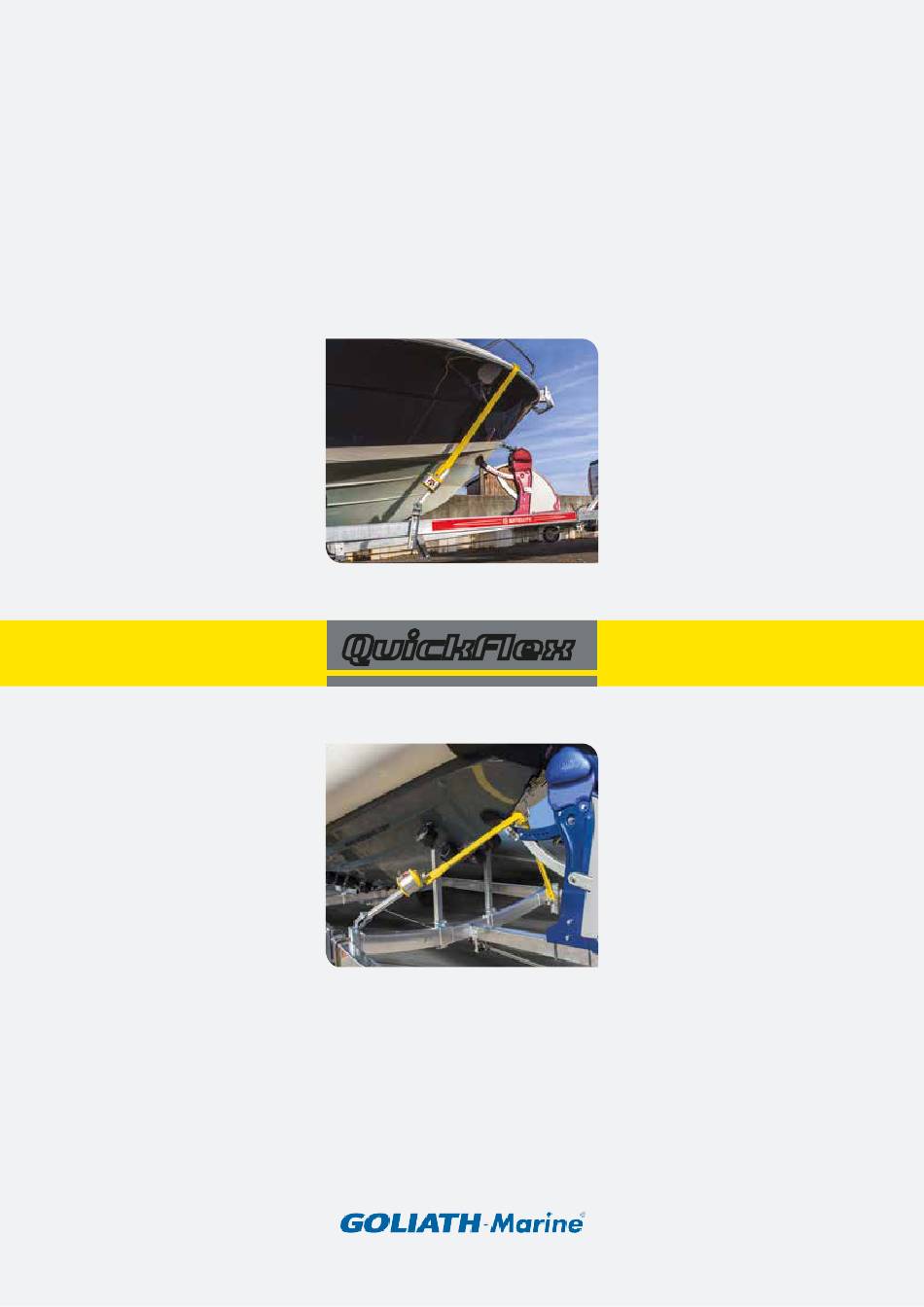

- Page 1 DOCUMENT A CONSERVER SYSTÈME PROFESSIONNEL D’ARRIMAGE POUR BATEAU QuickFlex ® Consignes générales de sécurité et de montage Lasso - Flexband - Lasso SR...
- Page 2 QuickFlex ® Installation rapide 3 T max 1,6 T max 1,6 T max 1 T max Lasso Flexband Lasso Lasso SR avant et arrière avant arrière avant ou arrière 60° Arrimage par les taquets Arrimage par les cadènes Mise en tension Retirez la manivelle après mise en tension Retrait de l’arrimage...
- Page 3 MANUEL D’INSTRUCTION UTILISATEUR Introduction et utilisation prévue La norme Européenne EN12195 détermine les conditions par calcul, de la conformité d’un arrimage pour une charge donnée, en l’occurrence un bateau, en fonction de la méthode et des moyens d’arrimage choisis. Le système QuickFlex doit être compris et utilisé...
- Page 4 QuickFlex ® Combinaisons d’arrimage Définir la combinaison d’arrimage IMPORTANT Quickflex en fonction du poids et Le choix du système, Lasso ou du type de bateau selon le tableau 60° 60° Flexband, doit être effectué par ci-dessous. Respecter les orien- votre revendeur ou distributeur. tations indiquées en fonction de Celui-ci doit aussi assurer la fixation l’arrimage sélectionné.
- Page 5 MANUEL D’INSTRUCTION UTILISATEUR Fixation du système sur la remorque Coque RIGIDE Fixation AVANT Fixation ARRIÈRE 1 Lasso 1 Lasso Coque plate Forme générale Forme générale coque arrière coque arrière 3000 kg max Position basse Coque en "V" 3 Flexband 1 Lasso Forme générale Forme générale coque arrière...
- Page 6 QuickFlex ® Types d’arrimages Arrimage bateau 4 taquets A partir des DISTANCE DISTANCE dimensions A et B choisissez le type 90° 90° de Lasso adapté à votre bateau. Arrimage arrière Arrimage avant A - Lasso B - Lasso - 3 T max - 3 T max Distance A (mm) Distance B (mm)
- Page 7 MANUEL D’INSTRUCTION UTILISATEUR Consignes générales de sécurité Pièces de maintenance ATTENTION Type Coul. Qté. Réf. Le système Quickflex est un système de sécurité Il doit toujours être installé par un professionnel qualifié. Lasso Lasso 1100 PF75005 Ces instructions doivent être respectées afin d’éviter tout accident Lasso 1250 PF75000 ou dommage.
- Page 8 QuickFlex ®...
