INSTRUCTIONS
D'INSTALLATION
Concessionnaire Honda : remettre un exemplaire de ces instructions au client.

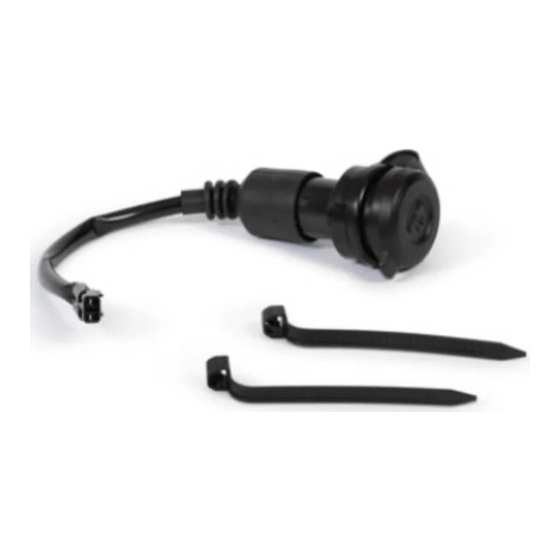

LISTE DES PIECES
(1)
N°
Description
(1)
Infos URL
(2)
Prise pour accessoires
(3)
Serre-fils
TABLEAU DES COUPLES
Reportez-vous au manuel d'entretien pour connaître les
valeurs de couple des pièces retirées.
INSTALLATION
ATTENTION
• Pour éviter les brûlures, laissez refroidir le moteur, le
système d'échappement, le radiateur, etc. avant de
monter l'accessoire.
REMARQUE :
• Débranchez le câble négatif (-) de la batterie avant
d'installer cet accessoire.
• Lorsque vous débranchez la batterie, les mémoires
de l'horloge sont effacées. Réinitialisez les mémoires
après avoir rebranché la batterie.
• Reposez les pièces retirées sur la motocyclette et
assurez-vous que les câbles et les faisceaux de
câbles ne sont pas pincés.
© 2018 Honda Motor Co., Ltd. - Tous droits réservés.
Accessoire
PRISE POUR ACCESSOIRES
Réf. 08U70-MKP-D80
(2)
(3)
1.
Déposez la selle, puis débranchez le câble négatif (-)
de la batterie.
SELLE
Qté
1
1
2
2. Déposez la protection latérale gauche comme
indiqué.
<Côté gauche>
PROTECTION
LATERALE
GAUCHE
1 sur 4
Application
CB500XA
VIS
Publication n°
MII
Date de publication
décembre 2018
72MKP210
