Manuels Connexes pour LG 24MP76HM
Sommaire des Matières pour LG 24MP76HM

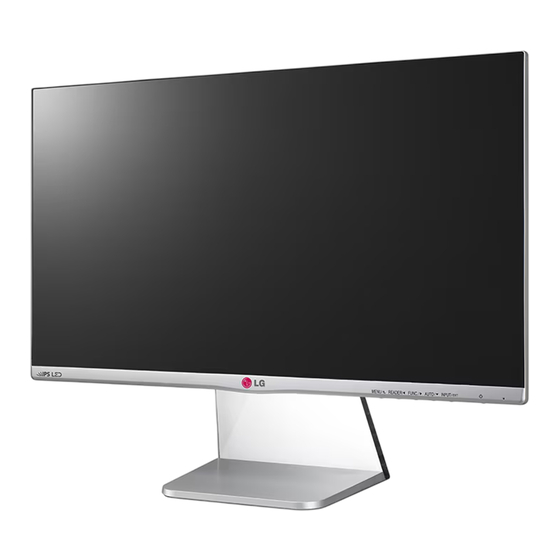

- Page 1 MANUEL D'UTILISATION MONITEUR IPS LED Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement. MODÈLE DE MONITEUR IPS LED 24MP76HM www.lg.com...
- Page 2 SOMMAIRE ASSEMBLAGE ET PRÉPARA- DÉPANNAGE TION Déballage SPÉCIFICATIONS Pièces et boutons 24MP76HM Déplacer et soulever le moniteur Mode prédéfinis (Résolution) Installation du moniteur Voyant - Fixation du support du moniteur - Détachement de la Corps du support POSTURE À ADOPTER - Installation sur une table - Utilisez le câble porteur...
- Page 3 ASSEMBLAGE ET PRÉPARATION ASSEMBLAGE ET PRÉPARATION Déballage Vérifiez que la boîte de votre moniteur contient bien les éléments suivants. S'il manque des accessoires, contactez le revendeur local auprès duquel vous avez acheté votre produit. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer de leurs illustrations. Câble D-SUB Câble HDMI CD (Manuel d'utilisation)/...
- Page 4 ASSEMBLAGE ET PRÉPARATION Pièces et boutons Voyant d'alimentation Voyant allumé : allumé Voyant éteint : éteint (Bouton Marche- Arrêt) Bouton (Voir p.12) Panneau de connexion (Voir p.10)
- Page 5 ASSEMBLAGE ET PRÉPARATION Déplacer et soulever le Lorsque vous tenez le moniteur, orientez l'écran à l'opposé de vous pour éviter de le moniteur rayer. Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager le moniteur et afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille.
- Page 6 ASSEMBLAGE ET PRÉPARATION Installation du moniteur Détachement de la Corps du support Fixation du support du moniteur Placez le moniteur, côté écran sur une surface plane et rembourrée. Placez le moniteur, côté écran sur une surface plane et rembourrée. Utilisez un tournevis pour enlever les deux ATTENTION vis de l' Corps du support, puis retirez-le.
- Page 7 ASSEMBLAGE ET PRÉPARATION Installation sur une table Appuyez sur le bouton (alimentation) sur le panneau interrupteur du bas pour mettre en marche l'appareil. Soulevez et positionnez le moniteur à la verticale sur une table. Laissez 10 cm d'espace minimum entre le mur et le moniteur pour assurer une bonne ATTENTION ventilation.
- Page 8 ASSEMBLAGE ET PRÉPARATION Utilisation du système de sécurité Kensington AVERTISSEMENT Le connecteur du système de sécurité Kensington Si vous souhaitez incliner le moniteur, ne tenez se situe à l'arrière du moniteur. Pour obtenir plus pas l'écran par le bas comme indiqué sur cette d'informations sur l'installation ou l'utilisation de ce illustration car vous risqueriez de vous blesser.
- Page 9 La longueur des vis dépend du modèle de pourrait être endommagé et chuter de la support mural. Vérifiez leur longueur avant position montée. Dans ce cas, LG n'en est pas de procéder à l'installation. responsable. Pour obtenir plus d'informations, consultez Compatible avec VESA.
- Page 10 UTILISATION DU MONITEUR UTILISATION DU MONITEUR Connexion HDMI Connexion à un PC Transmettez les signaux numériques vidéo et Ce moniteur prend en charge la fonction audio de votre PC à l'écran. Connectez le PC et Plug and Play*. l’écran avec le câble HDMI à la façon indiquée par * Fonction Plug and Play : reconnaissance les illustrations suivantes.
- Page 11 UTILISATION DU MONITEUR REMARQUE Les périphériques sont vendus séparément. Connexion aux Les câbles avec des prises angulaires périphériques AV peuvent présenter des problèmes de tolérance. Il est donc préférable d'utiliser si possible des prises droites. Connexion HDMI Transmettez les signaux numériques vidéo et audio de vos appareils AV à...
- Page 12 PERSONNALISATION DES PARAMÈTRES PERSONNALISATION DES PARAMÈTRES Appuyez sur le bouton désiré au bas de l’appareil de l’écran. Modifiez la valeur de l'élément de menu en appuyant sur les boutons au bas du moniteur. Pour revenir au menu supérieur ou configurer d'autres options, appuyez sur la flèche Haut ( Sélectionnez EXIT (QUITTER) pour fermer le menu.
- Page 13 PERSONNALISATION DES PARAMÈTRES Personnalisation des paramètres Paramètres du menu Pressez sur le bouton MENU au bas de l’appareil pour afficher Menu OSD. Précisez les options par appuyer sur les boutons ◄ ou ► ou ▼. Sélectionnez le bouton « Menu Suivant » pour entrer dans la configuration des autres options.
- Page 14 PERSONNALISATION DES PARAMÈTRES Image Pressez sur le bouton MENU au bas de l’appareil pour afficher Menu OSD. Sélectionnez le bouton « Menu Suivant » pour entrer dans la configuration des autres options. Entrez dans la configuration Image par appuyer sur le bouton ▼.
- Page 15 PERSONNALISATION DES PARAMÈTRES Couleur Pressez sur le bouton MENU au bas de l’appareil pour afficher Menu OSD. Sélectionnez le bouton « Menu Suivant » pour entrer dans la configuration des autres options. Sélectionnez Couleur par appuyer sur le bouton ►. Entrez dans la configuration Couleur par appuyer sur le bouton ▼.
- Page 16 PERSONNALISATION DES PARAMÈTRES Affichage Pressez sur le bouton MENU au bas de l’appareil pour afficher Menu OSD. Sélectionnez le bouton « Menu Suivant » pour entrer dans la configuration des autres options. Sélectionnez Affichage par appuyer sur le bouton ►. Entrez dans la configuration Affichage par appuyer sur le bouton ▼.
- Page 17 PERSONNALISATION DES PARAMÈTRES Autres Pressez sur le bouton MENU au bas de l’appareil pour afficher Menu OSD. Sélectionnez le bouton « Menu Suivant » pour entrer dans la configuration des autres options. Sélectionnez Autres par appuyer sur le bouton ►. Entrez dans la configuration Autres par appuyer sur le bouton ▼.
- Page 18 PERSONNALISATION DES PARAMÈTRES Paramètres du Lecture Pressez sur le bouton Lecture au bas de l’appareil pour afficher Mode lecture OSD. Précisez les options par appuyer sur les boutons ◄ . Chaque option est détaillée ci-dessous. Mode lecture Description Lecture 1 Il s'agit d'un mode dans lequel l'écran est ajustée au mieux pour le journal.
- Page 19 écran et chaque revendeur d'écran.Si l'option d'économie d'énergie est super Haut ou Bas, surveiller luminance devient supérieure ou inférieure dépend de la source. Les valeurs indiquées par LG ont été calculées par rapport au « signal de diffusion vidéo ». (y compris la vidéo en émission : IEC 62087) SUPER ÉCONOMIE indique les économies d'énergies réalisées grâce à...
- Page 20 PERSONNALISATION DES PARAMÈTRES Mode Image Pressez sur le bouton FUNC. au bas de l’appareil pour afficher FUNC. OSD. Sélectionnez Mode Image par appuyer sur le bouton ►. Entrez dans la configuration Mode Image par appuyer sur le bouton ▼. Sélectionnez les options par appuyer sur les boutons ◄ ou ►.
- Page 21 PERSONNALISATION DES PARAMÈTRES SUPER RESOLUTION + Pressez sur le bouton FUNC. au bas de l’appareil pour afficher FUNC. OSD. Sélectionnez SUPER RESOLUTION+ par appuyer sur le bouton ►. Entrez dans la configuration SUPER RESOLUTION+ par appuyer sur le bouton ▼. Sélectionnez les options par appuyer sur les boutons ◄...
- Page 22 PERSONNALISATION DES PARAMÈTRES * Avant d’utiliser les fonctions ci-après, installez s’il vous plait le programme DUAL SMART SOLUTION. DUAL DISPLAY Pressez sur le bouton FUNC. au bas de l’appareil pour afficher FUNC. OSD. Sélectionnez DUAL DISPLAY par appuyer sur le bouton ►. Entrez dans la configuration DUAL DISPLAY par appuyer sur le bouton ▼.
- Page 23 DÉPANNAGE DÉPANNAGE Effectuez les vérifications suivantes avant de contacter nos services. Aucune image ne s'affiche. y Vérifiez que le cordon d'alimentation est bien branché sur la prise de Le cordon d'alimentation du moniteur est-il bien branché ? courant. y Appuyez sur le bouton Marche-Arrêt. Le voyant d'alimentation est-il allumé...
- Page 24 Installez le pilote d'affichage présent sur le CD (ou la disquette) fourni d'affichage ? avec votre moniteur. Vous pouvez également télécharger le pilote d'affichage depuis le site Web http://www.lg.com. y Vérifiez que votre carte vidéo prend en charge la fonction Plug and Play.
- Page 25 SPÉCIFICATIONS SPÉCIFICATIONS 24MP76HM Afficher Type d'écran Écran TFT (Thin Film Transistor) à cristaux liquides (LCD) Traitement anti-éblouissement 60,4 cm diagonale visibles (23,8 pouces) Distance entre pixels 0,2745 mm x 0,2745 mm (distance entre les pixels) Entrée Sync. Fréquence horizontale De 30 kHz à 83 kHz (Automatique) Fréquence verticale...
- Page 26 SPÉCIFICATIONS Mode prédéfinis (Résolution) REGLAGE D-SUB Modes d'affichage Fréquence Fréquence verticale Polarité (H/V) (Résolution) horizontale (kHz) (Hz) 720 x 400 31,468 640 X 480 31,469 640 X 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,023...
- Page 27 POSTURE À ADOPTER POSTURE À ADOPTER Posture correcte à adopter pour utiliser le moniteur. Positionnez Installez le moniteur de le moniteur et façon à éviter les reflets. maintenez une posture correcte pour visionner les images selon un angle de vue optimal.
- Page 28 Declaration of Conformity Trade Name: LG Model : 24MP76HMB Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534 *above information is only for USA FCC Regulatory Lisez les consignes de sécurité avant d'utiliser le produit.
