1. DESCRIPTION
Le régulateur CONTROL CAD-REG est conçu pour exécuter les fonctions de manipula-
tion et de réglage électronique des récupérateurs de chaleur de la série CADB/T-HE-D
ECOWATT, sans accumulateurs de chaleur.
FR
2. CARACTÉRISTIQUES TECHNIQUES
Le régulateur CAD-REG doit être installé à proximité du récupérateur de chaleur régulé. Il est recommandé de ne pas
dépasser 3 m. de distance.
Tension
Fréquence
d'alimentation
100 à 250 V
50/60 Hz
3. FONCTIONS PRINCIPALES
• Contrôle proportionnel de ventilateurs électroniques avec signal de contrôle 0...10 V (ajustement manuel de la vitesse
à l'aide de boutons, ou automatique à l'aide d'une sonde de qualité de l'air CO2).
Marche/arrêt des ventilateurs.
• Contrôle tout ou rien de vanne bypass pour le contrôle du free cooling.
• Mesures des températures de l'air à l'extérieur et à l'intérieur à l'aide de sondes de température fournies avec le
régulateur.
• Fonction free cooling.
• Fonction qualité de l'air avec mesure du CO2 (ajustement automatique de la rapidité des ventilateurs). Sonde de qua-
lité de l'air CO2 connectée au régulateur.
• Détection de fi ltre encrassé avec indication à l'écran. Le signal de fi ltres encrassés peut se confi gurer pour être donné
soit par les pressostats soit par le minuteur (par heures de fonctionnement).
• Relais avec fonction confi gurable (bypass, post-chauffage, marche/arrêt ventilateurs, alarme).
• Canal de communication Modbus pour l'intégration dans des systèmes centralisés (BMS).
• Tension électrique d'alimentation: 100...250 V (le régulateur inclut en interne une source d'alimentation universelle).
• Écran LCD avec rétro-éclairage LED.
• Fonctions de blocage du clavier.
• Paramètres confi gurables (accès avec code).

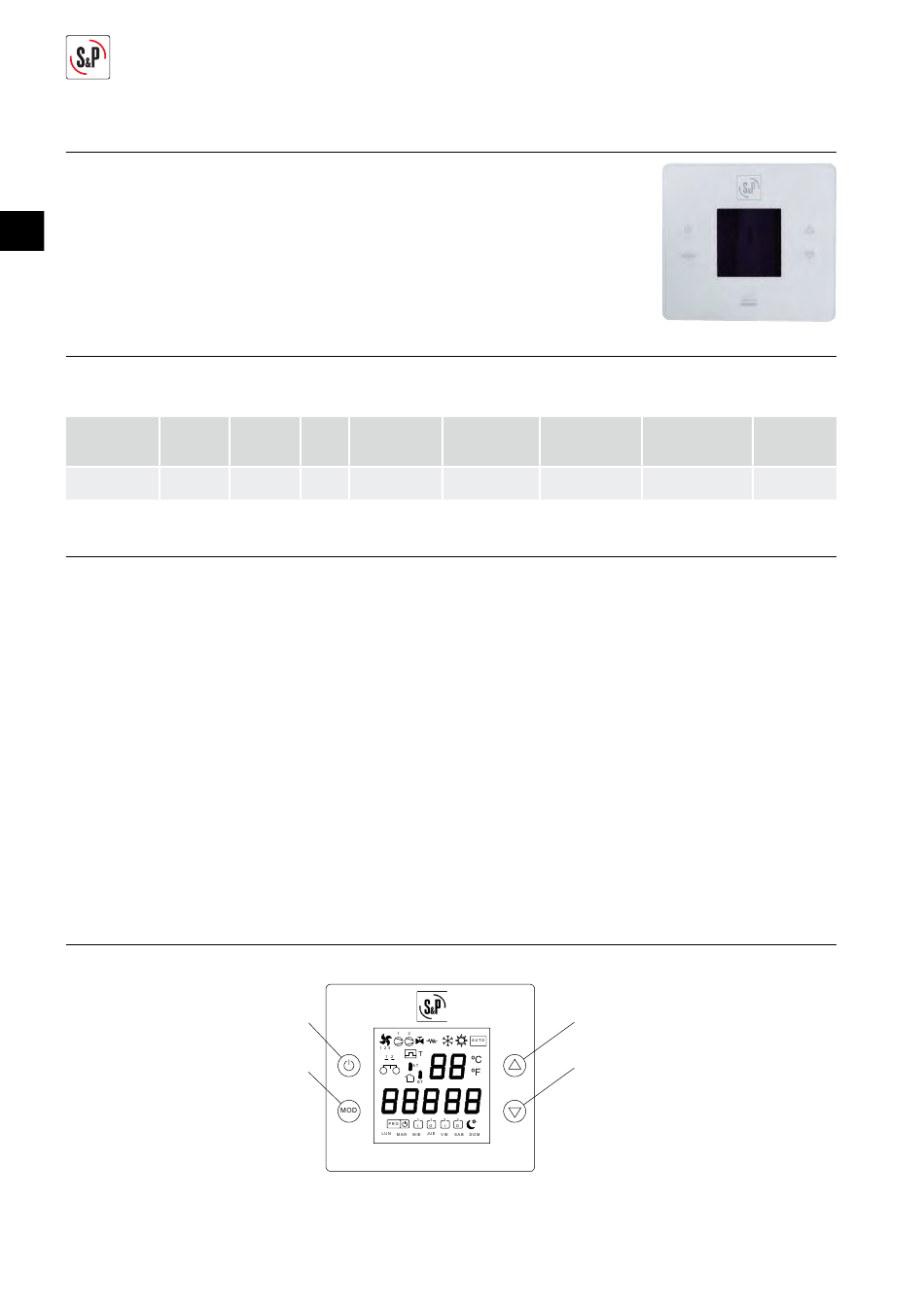

4. AFFICHAGE
Le régulateur dispose d'un affi chage central et de 4 boutons.
Il est possible d'appuyer longuement (>6") ou brièvement sur les quatre boutons qui offrent ainsi différentes fonction-
nalités selon la durée de la pression.
48
Indice de
Classe Consommation
protection
maximale
IP20
II
10mA à 230V
ON/OFF
MODE
Charge
Température
maximale
min/max de
sortie du relais
fonctionnement
5A
0ºC / 50ºC
(résistif)
MONTER
DESCENDRE
Humidité relative
Température
min/max de
min/max de
fonctionnement
stockage
0% / 95%
-10ºC / +60ºC
(sans condensation)
