Manuels Connexes pour Samsung TECHWIN SRD-470
Sommaire des Matières pour Samsung TECHWIN SRD-470

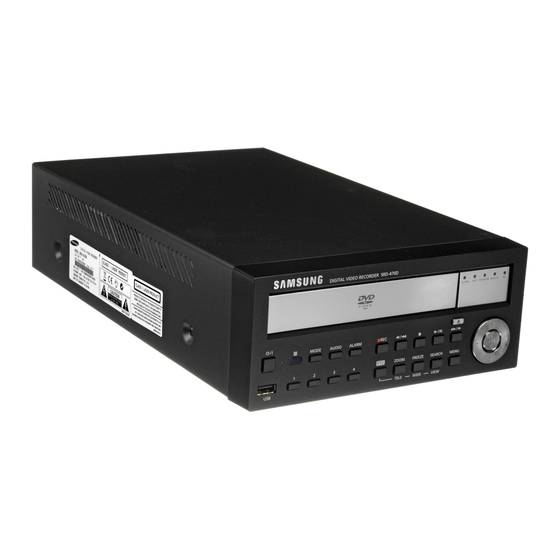

- Page 1 4 CANAUX DVR Manuel d’utilisation SRD-470/470D...
- Page 2 Restriction Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être reproduit, distribué ou modifié, tout ou en partie, sans le consentement formel de Samsung Techwin.
- Page 3 • SAMSUNG est propriétaire des droits d’auteurs de ce manuel. • Il ne peut être reproduit sans le consentement écrit de SAMSUNG. • Nous ne pouvons être tenus pour responsables des pertes relatives à ce produit, suite à l’utilisation d’un produit non conforme ou au non respect des instructions mentionnées dans ce manuel.
- Page 4 présentation attention pile Mettre un mauvais type de pile dans votre produit peut causer une explosion. Vous devez donc utiliser le même type que celle actuellement utilisée avec le produit. Veuillez trouver ci-dessous les caractéristiques de la pile à utiliser. • Tension normale : 3V • Capacité...
- Page 5 TabLe deS maTièreS préSenTaTion Consignes de Sécurité Importantes Avant le démarrage Table des matières Caractéristiques Noms des Composants et Fonctions (Arière) Noms des Composants et Fonctions (Avant) Télécommande inSTaLLaTion Vérification de l'environnement de l’installation Ajout de Disque dur Connexion à d’auTreS Connexion de la Vidéo, de l'Audio et de l’écran périphériqueS Connexion USB...
- Page 6 présentation reCherChe eT LeCTure Recherche Lecture web viewer Présentation de Web Viewer Connexion de Web Viewer Utilisation de Live Viewer Utilisation de Search Viewer Configuration du Visionneur A Propos viSionneur de Sauvegarde Visionneur de Sauvegarde au Format SEC annexeS Caractéristiques du produit 101 Vue du Produit 102 Réglage par défaut 105 Dépannage (FAQ)
- Page 7 CaraCTériSTiqueS Le SRD DVR utilise l’encodage vidéo H.264 pour les données d’entrée de 4 canaux et l’encodage audio G.723 pour les données d’entrée audio de 4 canaux et prend en charge l’enregistrement simultané des données sur disque dur en vue de leur lecture. Ce magnétoscope numérique gère aussi la connectivité...
- Page 8 présentation Standards approvals Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l’équipement fonctionne dans un environnement commercial.
- Page 9 nomS deS CompoSanTS eT FonCTionS (arière) Noms des composants Fonctions Output port for VGA video signal. RS-232C Port de liaison RS-232C. VIDEO OUT Type BNC du port de sortie du signal vidéo composite. Port de sortie (prise RCA) du signal audio. AUDIO OUT Il est recommandé...
- Page 10 présentation nomS deS CompoSanTS eT FonCTionS (avanT) Srd-470 SRD-470 SRD-470 SRD-470D Srd-470d SRD-470D 10_ présentation...
- Page 11 Noms des composants Fonctions DEL de l'alimentation : Affiche l’état d’activation/désactivation de l’alimentation. Alimentation Bouton Alimentation : Permet la mise sous ou hors tension du magnétoscope numérique. Récepteur de Permet de recevoir le signal de la télécommande. télécommande En mode actif, appuyez sur ceci pour basculer, tour à tour, en mode d’écran partagé en 4, en mode PIP et en mode Séquence auto.
- Page 12 présentation TéLéCommande SearCh baCKup Afficher le menu de recherche. Affiche le menu de sauvegarde. open/CLoSe (disponible sur les modèles Srd-470d uniquement) mode Permet d’ouvrir et de fermer le tiroir disque. Modifie le mode d’affichage. Active la fonction DVR. power Affiche l’écran contextuel de sortie. numéroS [0~ + 10] Servent de touches numériques ou permettent d’afficher un canal individuel.
- Page 13 • Utilisez uniquement un cordon d’alimentation agréé. • Pour les produits équipés d’une masse d’entrée, utilisez une fiche d’alimentation avec mise à la terre. vériFiCaTion de L'environnemenT de L’inSTaLLaTion Le magnétoscope numérique Samsung (ci-après appelé Unité de Un an: 24 H X 365 JOURS =8,760 H «...
- Page 14 installation ajouT de diSque dur Vous pouvez installer des disques durs supplémentaires. Assurez-vous de débrancher le cordon d’alimentation de la prise murale pour prévenir tout risque de décharge électrique, de blessure ou de dommage au produit. Consultez votre fournisseur pour tout complément d’information sur l’installation de disque dur supplémentaire car une installation ou des réglages incorrectement effectués peuvent endommager le produit.
- Page 15 1. Premièrement, desserrez les vis des deux côtés et retirez le couvercle. 2. Insérez le disque dur supplémentaire dans le support puis fixez celui-ci à l’aide des vis fournies. 3. Insérez le disque dur supplémentaire dans le support puis fixez celui-ci à l’aide des vis fournies. Support de disque dur Disque dur...
- Page 16 installation 4. Insérez le support à l’endroit où le disque dur supplémentaire est introduit au niveau du support inférieur, puis fixez celui-ci à l’aide des vis fournies. 5. Lorsque vous avez terminé l’opération, connectez le câble d'alimentation (câble SATA) au connecteur de la carte mère.
- Page 17 connexi o n à d’autres péri p héri q ues Connexion de La vidéo, de L'audio eT de L’éCran VIDEO IN AUDIO OUT VIDEO OUT(VGA) VIDEO OUT AUDIO IN MONITOR SPOT OUT Connexion uSb 1. Par défaut, un port USB est fourni pour la connexion externe. 2.
- Page 18 connexi o n à d’autres péri p héri q ues Connexion deS enTrée/SorTie de L’aLarme Connexion d’un signal d’entrée d’alarme Port de connexion du signal d’entrée de l'alarme. Connectez l’un des deux fils de la ligne de signal du capteur au port d’entrée de l’alarme, puis connectez le deuxième fil au port [g].
- Page 19 Connexion réSeau Connexion à réseau via ethernet (10/100/1000baseT) Câble Ethernet RJ-45 (Câble direct) RÉSEAU Câble vertical Concentrateur/Pupitre mélange vidéo Windows Network Viewer Concentrateur/ Pupitre mélange vidéo Connexion à réseau via le routeur RÉSEAU Modem xDSL Modem xDSL ou câble ou câble Routeur large bande Ordinateur externe...
- Page 20 connexi o n à d’autres péri p héri q ues Connexion à réseau via l’adSL Câble Ethernet RJ-45 (Câble direct) RÉSEAU Ligne téléphonique (ADSL) MODEM ADSL Windows Network Viewer Concentrateur/ Pupitre mélange vidéo 20_ connexion à d’autres périphériques...
- Page 21 live inFormaTionS préaLabLeS démarrage du système 1. Branchez le cordon d’alimentation du magnétoscope numérique dans la prise murale. 2. Appuyez sur le bouton d’alimentation en façade. 3. Vous verrez s’afficher l’écran d’initialisation. Le processus d’initialisation nécessite près d’1 minute pour que les icônes apparaissent tour à...
- Page 22 live Connex Pour accéder au magnétoscope numérique ou à un menu limité d'accès, vous devez vous être préalablement connecté au magnétoscope numérique. 1. En mode Live, effectuez un clic droit sur n'importe quelle 2012-01-01 01:10:25 Mode Scène zone de l'écran. ZOOM Vous pouvez voir le menu contextuel, tel qu'indiqué...
- Page 23 ConFiguraTion de L’éCran Live (direCT) icônes de l’écran Live (direct) Vous pouvez vérifier l’état ou le fonctionnement du magnétoscope numérique à l’aide des icônes de l’écran Live (Direct). 2012-01-01 01:10:25 CAM 01 Description Date et heure actuelles Affiche l’heure et la date actuellement sélectionnées. Infos identifiant Lorsque vous êtes connecté, l’icône «...
- Page 24 live info erreur • Si le disque dur interne n’est pas connecté, le message apparaîtra « PAS DE DD » ( ) ; en cas de problème, vous verrez le message « ÉCHEC DISQUE DUR » ( ) s’afficher dans le coin supérieur gauche de l’écran.
- Page 25 Description Menu Mode Scène Reportez-vous à « Mode Live ». (Page 27) Sortie SPOT Reportez-vous à « Sortie Spot ». (Page 29) ZOOM Reportez-vous à « ZOOM ». (Page 29) Activation/ Reportez-vous à « Activation/Désactivation Audio ». (Page 30) désactivation audio Reportez-vous à...
- Page 26 live afficher le menu Lanceur Le menu Lanceur apparaît au bas de l’écran Live. 1. En mode Live, effectuez un clic droit sur le menu contextuel et sélectionnez <afficher Lanceur>. 2012-01-01 01:10:25 2. Positionnez le curseur sur le bouton et cliquez sur l'élément de votre choix dans le menu Lanceur.
- Page 27 mode Live Affiche les images de 4 vidéos en direct selon 3 modes différents. Changement du mode écran Pour changer de menu partagé, sélectionnez un mode d'écran dans le menu Lanceur ou effectuez un clic droit sur un mode d’écran dans le menu contextuel. Appuyez sur le bouton [mode] situé...
- Page 28 live réglage de canal Vous pouvez afficher le canal dans la zone de votre choix d’un écran partagé. 1. Cliquez sur un nom de caméra afin d’afficher une liste de canaux dans lesquels vous pourrez sélectionner un canal différent. 2. Sélectionnez un canal de votre choix et cliquez dessus. Le canal choisi devient le canal en cours.
- Page 29 SorTie SpoT Le contrôle de la Sortie Principale est indépendant du mode Live, qui assure le suivi d’un canal spécifique via le port Sortie principale. Sélection d’un mode Sortie principale Lorsque l'écran est connecté via le port SPOT, si un événement se produit de type Capt., Enr mvt ou Alarme, vous pourrez sélectionner un mode de sortie vidéo pour la surveillance externe.
- Page 30 live aCTivaTion/déSaCTivaTion audio Vous pouvez activer/désactiver le son correspondant au canal en mode Live. aCTivaTion/déSaCTivaTion audio en mode unique Cliquez sur l’icône audio ( ) à l’écran ou appuyez sur le bouton [audio] en façade ou sur la télécommande pour activer/désactiver la fonction audio. Seul le canal pour lequel l’option <AUDIO>...
- Page 31 Ex : lorsque vous réglez <Affichage évén.> sur 5 secondes et qu’un deuxième événement se produit sur le canal CH 2 durant la durée définie après que le premier événement se soit produit dans le canal CH 1. L’événement survient 4 secondes 9 secondes Arrêter alarme...
- Page 32 uti l i s ati o n du magnétoscope numéri q ue Vous pouvez configurer les propriétés du système, les périphériques et les options à la fois pour l’enregistrement, l’événement, la sauvegarde et le réseau. ConFiguraTion du SySTème Vous pouvez configurer les options Date/Heure/Langue, Droits d’accès, Propriétés du système et Journal. date/heure/Langue Vous pouvez vérifier et configurer les réglages de Date/Heure actuelles, les propriétés liées à...
- Page 33 - Serveur synchro. : entrez l’adresse IP ou l’URL du serveur Date/Heure/Langue de synchronisation. Date/Heure/Langue Férié - Heure dern. sync. : affiche l’heure de synchronisation la plus récente depuis le serveur de synchronisation Date Config. synchronisation horaire 2010 -01-01 YYYY-MM-DD sélectionné.
- Page 34 uti l i s ati o n du magnétoscope numéri q ue gestion des droits d’accès Vous pouvez définir les droits d’accès de chaque utilisateur pour une fonction et des réglages spécifiques du magnétoscope numérique. réglages de l’administrateur Vous pouvez définir et modifier l’ID et le mot de passe de l’administrateur. L’administrateur peut utiliser et définir tous les éléments de menu et les fonctions.
- Page 35 réglages du groupe Vous pouvez créer un groupe d’utilisateurs et configurer des droits d'accès spécifiques à un groupe d‘utilisateurs. Vous pouvez enregistrer un utilisateur pour chaque groupe dans <utilisateur>. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Système>...
- Page 36 uti l i s ati o n du magnétoscope numéri q ue pour restreindre les droits d’accès des utilisateurs Si l’admin restreint tous les droits d’accès d’un groupe ajouté, les utilisateurs de ce groupe ne pourront accéder qu’aux seuls menus par défaut et ne pourront modifier que leur propre mot de passe. 1.
- Page 37 réglages de l’utilisateur Un utilisateur ne peut être ajouté que si un groupe a été préalablement créé dans le menu <groupe>. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Système> pour aller sur <gestion des Gestion des droits d’accès droits d’accès>...
- Page 38 uti l i s ati o n du magnétoscope numéri q ue • Saisie manuelle ID : Ceci vous invite à entrer l’ID utilisateur manuellement pour le processus de connexion. - Éléments cochés( ) : Encadre les ID utilisateur avec les symboles [ ...
- Page 39 • mise à jour du logiciel 1. Connectez un périphérique de stockage comportant le logiciel à mettre à jour. Gestion système Info système (La reconnaissance du périphérique peut nécessiter 10 Réglages Info système secondes environ.) Version du logiciel V1.0xh_yymmddhhmmss M à...
- Page 40 uti l i s ati o n du magnétoscope numéri q ue réglages Vous pouvez copier et importer des réglages de magnétoscope numérique à l’aide d’un support de stockage. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) Gestion système dans la fenêtre <Système>...
- Page 41 journal événements Le journal événements affiche des événements enregistrés liés aux alarmes, aux détections de mouvement et aux pertes vidéo. Il affiche aussi le journal et son horodatage. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) Informations journal dans la fenêtre <Système>...
- Page 42 uti l i s ati o n du magnétoscope numéri q ue régLage du périphérique Vous pouvez configurer les options Caméra, Périph. stock., Périphérique distant, Périphérique POS et Écran. Caméra réglage de la Caméra Vous pouvez régler les options Vidéo, Audio, Nom de canal et Temps de passage d’une caméra. L’utilisation de la souris peut faciliter la configuration.
- Page 43 • Progressif : Vous pouvez activer/désactiver le mode progressif de la caméra. Si vous réglez <ON> pour le mode progressif de la caméra, les papillotements de l'écran seront réduits. • Config écran : la vidéo apparaissant à l’écran varie en fonction de la caméra du canal, vous pouvez par conséquent configurer l’affichage du magnétoscope numérique selon vos préférences.
- Page 44 uti l i s ati o n du magnétoscope numéri q ue périph. stock. Vous pouvez vérifier les informations relatives aux périphériques de stockage. vérification des périphériques Vous pouvez vérifier les périphériques de stockage ainsi que leur espace disponible, leur utilisation et leur état. Les périphériques disponibles sont des disques durs et des périphériques USB (Mémoire, Disque dur, CD/DVD).
- Page 45 Formatage Vous pouvez formater un périphérique de stockage. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <périph> pour aller sur <périph. stock> Périph. stock. Format puis appuyez sur le bouton [enTer]. Périph Alarme DD Périph...
- Page 46 uti l i s ati o n du magnétoscope numéri q ue • Durée alarme : règle la durée de l'alarme à la fois pour le signal d’alarme et le bip sonore. - Si l'option <bip> est sélectionnée, un bip sonore retentira. - Si l’option <Tous>...
- Page 47 • Configurer périph. POS : règle les configurations de Périphérique POS communication du périphérique POS et du magnétoscope numérique. UTILISATION POS Configurer périph. POS Voie Préréglage Port/Ethernet Cette opération est indépendante de la configuration de Aucun Auc. présél. Aucun Configurer périph. POS Aucun Auc.
- Page 48 uti l i s ati o n du magnétoscope numéri q ue écran Vous pouvez configurer les informations à afficher ainsi que le format de celles-ci sur l'écran Sortie principale. réglage de l’écran L’utilisation de la souris peut faciliter la configuration. 1.
- Page 49 réglage de la Sortie principale Vous pouvez régler le magnétoscope numérique afin qu’il émette les informations/la vidéo indépendamment de la sortie écran. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) Écran dans la fenêtre <périph> pour aller sur <écran> puis Sortie SPOT Écran Mode...
- Page 50 uti l i s ati o n du magnétoscope numéri q ue régLage de L’enregiSTremenT Vous pouvez configurer l’enregistrement programmé, l’enregistrement d’événement et d’autres réglages liés à l’enregistrement. enregistrement programmé Effectuez votre réservation à la date et l'heure de votre choix pour programmer l'enregistrement sur une heure spécifique. L’utilisation de la souris peut faciliter la configuration.
- Page 51 enregistrement des étiquettes de couleur Couleur Fonction description Blanc Pas d’enreg Pas d’enregistrement programmé/d'événement Orange Continu Enregistrement programmé uniquement Bleu Événement Enregistrement d'événement uniquement Vert Enr cont+évén Enregistrement programmé/d’événement Chaque fois que vous appuyez sur une cellule sélectionnée via <pas d’enreg>-<Continu>- <événement>-<enr cont+évén>.
- Page 52 uti l i s ati o n du magnétoscope numéri q ue réglage des propriétés d’enregistrement d’événement Vous pouvez régler la résolution, la qualité et l’FPS de chaque canal pour les enregistrements d’événement. L’utilisation de la souris peut faciliter la configuration. 1.
- Page 53 régLage de L'événemenT Vous pouvez régler les options d’enregistrement pour tout événement de capteur, de déplacement et de perte vidéo. détection capteur Vous pouvez régler les conditions de fonctionnement du capteur et de la caméra connectée, ainsi que de la sortie d'alarme et de la durée de celle-ci.
- Page 54 uti l i s ati o n du magnétoscope numéri q ue détection de mouvement Vous pouvez définir la zone et le mouvement de détection cible, ainsi que la sortie de signal d’alarme. Lorsque la zone de détection du mouvement est réglée, la détection du mouvement a lieu au sein de cette zone. L’utilisation de la souris peut faciliter la configuration.
- Page 55 détection perte vidéo Vous pouvez régler l’alarme afin qu’elle soit générée pour une déconnexion de caméra causant une perte vidéo. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) Détection perte vidéo dans la fenêtre <événement> pour aller sur <détection perte vidéo>...
- Page 56 - DVR : les données sauvegardées ne peuvent être lues que par le magnétoscope numérique. - SEC : les données sont sauvegardées au format propriétaire de Samsung avec un visionneur intégré, qui prend en charge la lecture instantanée sur ordinateur.
- Page 57 5. Lorsque la configuration de sauvegarde est terminée, appuyez sur <oK>. Si aucun périphérique disponible n’est reconnu pour la sauvegarde, le bouton <OK> ne sera pas activé. L’application peut tourner au ralenti durant la sauvegarde. Vous pouvez basculer sur l'écran de menu en cours de sauvegarde mais la lecture des données est alors indisponible.
- Page 58 uti l i s ati o n du magnétoscope numéri q ue • IP, Passerelle, Masq ss-rés, DNS Mode connexion - Pour <ip stat> : vous pouvez directement saisir les Connexion Protocole valeurs des options Adresse IP, Passerelle, Masq ss-rés et ...
- Page 59 Connexion et réglage du réseau La mise en réseau peut varier selon la méthode de connexion. Par conséquent, vérifiez votre environnement avant de régler le mode de connexion. en l’absence de routeur • mode ip stat - Connexion Internet : L’ADSL IP statique, les modems loués et les environnements LAN autorisent une connexion entre le magnétoscope numérique et l’utilisateur distant.
- Page 60 uti l i s ati o n du magnétoscope numéri q ue en cas d'utilisation de routeur Pour éviter un conflit d’adresse IP avec l’adresse IP statique du magnétoscope numérique, vérifiez les points suivants : • réglage du magnétoscope numérique doté d’une adresse ip statique - Connexion Internet : Vous pouvez connecter le magnétoscope numérique à...
- Page 61 Reportez-vous à « Utilisation du clavier virtuel ». (Page 34) Lorsque cette option est sélectionnée sur <OFF> ou <Samsung DDNS> les champs de saisie sont désactivés. Si vous sélectionnez <Samsung DDNS>, <iPOLiS> l’élément Annuler « Adresse hôte DDNS » s’affichera.
- Page 62 uti l i s ati o n du magnétoscope numéri q ue Serv. publiposta. Vous pouvez envoyer un e-mail à un utilisateur de magnétoscope numérique enregistré selon un intervalle de temps spécifique ou lorsqu’un événement se produit. Lorsqu'un événement survient sur un canal dont la vidéo de la caméra est réglée sur <OFF> ou le décompte d'enregistrement restant spécifié...
- Page 63 réglage d’événement Vous pouvez définir l’intervalle et le type d’événement à envoyer à l’utilisateur. L’utilisation de la souris peut faciliter la configuration. 1. Dans la fenêtre de réglage <réseau>, appuyez sur les boutons directionnels haut/bas (▲▼) pour aller sur Serv. publiposta. <Serv.
- Page 64 uti l i s ati o n du magnétoscope numéri q ue réglage de destinataire Vous pouvez ajouter/retirer un destinataire à/depuis le groupe spécifié et modifier le groupe si nécessaire. L’utilisation de la souris peut faciliter la configuration. 1. Dans la fenêtre de réglage <réseau>, appuyez sur les Serv.
- Page 65 Commande d’un périphérique pTZ Le magnétoscope numérique vous permet d’effectuer des réglages à la fois pour une caméra PTZ et pour une caméra ordinaire, selon votre préférence. périphérique pTZ Le périphérique PTZ peut être activé uniquement lorsqu’un canal en connexion avec la caméra PTZ est sélectionné mise en route de la caméra pTZ La caméra PTZ est disponible uniquement lorsqu’un canal est sélectionné...
- Page 66 • Modèle : permet à la caméra PTZ de mémoriser et de suivre l’itinéraire précédent. Les fonctions PAN auto, Recherche et Modèle sont prises en charge dans les protocoles de Samsung, Panasonic et Pelco et varient en termes de nom et de réglage selon les protocoles de Samsung, Panasonic et Pelco utilisés.
- Page 67 Le menu de spécifications de la caméra apparaît. CAMERA SET... Vous ne pouvez configurer les réglages que pour les caméras VIDEO SET... prenant en charge les protocoles de Samsung, Pelco D/P, AD et PRESET... Panasonic. ZONE SET... Conf. cam. AUTO SET...
- Page 68 recherche et lecture reCherChe Vous pouvez exécuter la recherche des données enregistrées par heure ou selon d’autres critères de recherche tels que les événements. Vous pouvez accéder au menu <recher.> directement en mode Live. 1. En mode Live, effectuez un clic droit sur n'importe quelle Mode Scène ...
- Page 69 • Zoom avant : la carte s’agrandit pour montrer le niveau de détail. Rech par heure Elle passe à la séquence 24 heures-16 heures-8 heures-4 heures. 2012-01-01 Allez au 1er All. Dernier • Zoom arr. : la carte bascule sur le mode inverse de celui qui Don.
- Page 70 recherche et lecture recherche poS Vous pouvez rechercher des données sur le périphérique POS connecté au magnétoscope numérique. Vous pouvez vous servir de la souris pour sélectionner les éléments connexes. 1. Sélectionnez <rech. poS> dans le menu <recher.>. Rech. POS 2.
- Page 71 LeCTure Lecture Vous pouvez lire les données stockées sur le disque dur et en sauvegarder la portion de votre choix. L’utilisation de la souris peut faciliter la configuration. 1. En mode Live, cliquez sur <play> dans le menu contextuel Mode Scène 2012-01-01 01:10:25 qui s’affiche lorsque vous effectuez un clic droit ou cliquez sur Sortie SPOT...
- Page 72 recherche et lecture utilisation du bouton Lecture Noms des composants Fonctions Chronologie de Indique le point de lecture actuel, qui peut être déplacé. lecture Saut arrière Revient en arrière d’une unité temporelle. Retour rapide Effectue une lecture avant rapide. Retour au ralenti Effectue une recherche arrière image par image en mode PAUSE.
- Page 73 web viewer préSenTaTion de web viewer qu’est-ce que web viewer ? Web Viewer vous permet d’avoir un accès distant à votre magnétoscope numérique. Vous disposez ainsi d’un accès à la vidéo en direct, à la vidéo archivée et à la commande PTZ (si configurée), etc.
- Page 74 web viewer Connexion de web viewer 1. Ouvrez votre navigateur et tapez l’adresse IP ou l’URL du magnétoscope numérique dans l’encadré de l’adresse URL. L’adresse URL de base du magnétoscope numérique est la suivante, dans le cas de l’adresse MAC: 00-00-F0-ab-cd-ef : nabcdef.websamsung.net 00-16-6c-ab-cd-ef : mabcdef.websamsung.net 00-68-36-ab-cd-ef : pabcdef.websamsung.net...
- Page 75 5. Il se peut qu’une fenêtre « windows Security alert » tente de bloquer cette opération à l'aide du Pare-feu Windows. Dans ce cas, cliquez sur <unblock> pour démarrer Web Viewer 6. L’installation est terminée. Vous pouvez à présent afficher la fenêtre principale de Live Viewer.
- Page 76 web viewer affichage à l’écran oSd a Le numéro de canal, la taille de la vidéo et l’adresse IP du magnétoscope numérique connecté s’affichent. b Cette icône apparaîtra uniquement durant l’émission en sortie du signal audio. c La date et l'heure actuelles seront affichées en fonction du réglage de l'heure sélectionnée dans <dvr heure>...
- Page 77 magnétoscope numérique connecté Ceci affiche l’adresse IP et l’état du magnétoscope connecté. Message d'échec de connexion Pas de réponse : s’affiche lorsque le magnétoscope numérique ne répond pas. Accès refusé : s’affiche lorsque le nombre maximal d’utilisateurs est dépassé. Le nombre de connexions simultanées est limité à 10. réglage de l'heure apparaissant sur l'affichage à...
- Page 78 <ENREG. CHEMIN ( )> puis spécifiez le chemin de votre choix. Sous Windows Vista ou 7, le chemin d’enregistrement est « C:\users\(ID util)\AppData\LocalLow\Samsung\DVR Web Viewer\Snapshot\ » par défaut. Le fichier est automatiquement nommé comme suit : “IP address_Port number_YYYYMMDD_HHMMSS_camera number_index”...
- Page 79 modification du canal de l’écran en direct • Numéros en bleu : Canal connecté à l'écran Live (Direct) actuel. • Numéros en gris : Canal non connecté à l'écran Live (Direct) actuel. Si vous sélectionnez le mode d’écran partagé en 4, le bouton du canal correspondant sur les caméras 1 ~ 4 s’allume en bleu.
- Page 80 Le glisser vers le haut exécute un zoom arrière et le glisser vers le bas un zoom avant. La fonction Horizontal/Vertical sous Activer PTZ fonctionne correctement à 45°. Les fonctions Activer le panoramique et Horizontal/vertical ne sont disponibles que sur la caméra les prenant en charge. Ex : Samsung SCC-C6475 80_ web viewer...
- Page 81 uTiLiSaTion de SearCh viewer L’écran Search Viewer affiche les éléments suivants: a Ceci affiche l’adresse IP et le nom de modèle du magnétoscope numérique connecté. b Permet de basculer en mode partagé. c Affiche l’adresse IP et le nom de modèle du magnétoscope numérique connecté. d Sélectionnez le format des informations d’affichage à...
- Page 82 web viewer écran partagé Vous pouvez changer de mode partagé en cliquant sur les différentes icônes numériques. MODE UNIQUE MODE QUADRUPLE • Cliquez sur le bouton < >. L’écran affiche la caméra sélectionnée connectée au magnétoscope numérique en “mode unique”. • Cliquez sur le bouton <...
- Page 83 Pour effectuer l’enregistrement, il est nécessaire de disposer au moins d'1 Go d’espace disponible. Le chemin d’enregistrement par défaut est « C:\Program Files\Samsung\DVR Web Viewer\VideoClip\Search ». Pour modifier le chemin d’enregistrement, cliquez sur le bouton <ENREG. CHEMIN ( )> puis spécifiez le chemin de votre choix.
- Page 84 web viewer recherche de la vidéo enregistrée dans le calendrier Si les données de vidéo ont été enregistrées à une date précise, celle-ci sera clairement marquée en vert. Si vous cliquez sur la date, les informations relatives à la vidéo enregistrée s’afficheront sur le plan de montage chronologique.
- Page 85 Commande de la lecture a retour rapide: rembobinage accéléré (2x). b Lecture arrière: procède à une lecture en arrière. c Lecture: lance la lecture. d avance rapide: lecture accélérée (2x). e aller au début: se déplace vers le temps de début de la vidéo enregistrée sur le montage chronologique.
- Page 86 web viewer • Config. synchronisation horaire Réglez la synchronisation de l’heure. • aff. Format date : réglez le type de date. Heure : sélectionnez un format horaire pour l’affichage à l’écran. • dST (heure d’été) L’heure d’été affichée est avancée d’une heure par rapport au fuseau horaire local.
- Page 87 • groupe Les utilisateurs sont classés en groupes et les droits d’accès peuvent être définis en fonction du groupe. Tout d’abord, ajoutez un groupe. • utilisateur Vous pouvez ajouter, modifier ou supprimer un ou plusieurs utilisateurs. • Config. Vous pouvez définir les droits d’accès utilisateur. gestion système Pour obtenir de plus amples informations, reportez-vous à...
- Page 88 web viewer périphérique Vous pouvez consulter la liste de périphériques connectés au magnétoscope numérique et configurer les réglages nécessaires. Cliquez sur <périph> dans l’écran de menu. Pour obtenir de plus amples informations à ce sujet, reportez-vous à “réglage du périphérique”. (Page 42) Caméra • Caméra Vous pouvez configurer les réglages de la caméra connectée...
- Page 89 • alarme dd Vous pouvez régler le canal de sortie d’alarme et la durée de l’alarme en cas d’erreur. périphérique distant Vous pouvez visualiser une liste de périphériques distants comprenant des caméras PTZ et des claviers système connectés au port RS-485 du magnétoscope numérique et configurer les réglages nécessaires.
- Page 90 web viewer • Sortie SpoT Lorsque l'écran est connecté via le port SPOT, si un événement se produit de type Capt., Enr mvt ou Alarme, vous pourrez sélectionner un mode de sortie vidéo pour la surveillance externe. • mode Vous pouvez basculer entre le mode live et le mode lecture. enregistrement Pour obtenir de plus amples informations à...
- Page 91 durée enreg. de l’évén. Vous pouvez régler les temps de début et de fin de l’enregistrement qui seront activés lorsqu’un événement précis se produit. qualité & résol. enreg. • Standard/événement Vous pouvez régler la résolution, la vitesse et la qualité de l’enregistrement pour chaque canal séparément.
- Page 92 web viewer détection de mouv Vous pouvez régler le mode de détection de mouvement et la sensibilité aussi bien que le type de sortie d’alarme et la durée de celle-ci. • Zone mvt Configurez la zone de détection de mouvement cible. détection perte vidéo Vous pouvez régler l’heure de sortie de l’alarme en cas de perte vidéo.
- Page 93 réseau Pour obtenir de plus amples informations à ce sujet, reportez-vous à <Configuration réseau>. (Page 57) Connexion Un utilisateur distant peut accéder au magnétoscope numérique via le réseau pour vérifier le mode actuel et l’adresse IP. • Connexion Vous pouvez définir le routage de la connexion réseau. • protocole Vous pouvez configurer les réglages liés au protocole.
- Page 94 web viewer Service publipostage Vous pouvez spécifier le serveur SMTP qui envoie un message électronique lorsqu’un événement se produit et définit le groupe de destinataires et les utilisateurs. • SmTp Vous pouvez définir le serveur qui envoie des messages électroniques et spécifier si vous utilisez le processus d’authentification.
- Page 95 Snmp You can configure the settings for the SNMP protocol. a propoS Cliquez sur <a propos>. Affiche le nom de modèle du magnétoscope numérique connecté ainsi que la version du Web Viewer. mobiLe viewer qu’est-ce que mobile viewer? Mobile Viewer est un logiciel de gestion qui vous permet d'effectuer une connexion à...
- Page 96 visionneur de sauvegarde viSionneur de Sauvegarde au FormaT SeC Vous pouvez lire un fichier sauvegardé au format SEC. La sauvegarde au format SEC implique la génération de deux fichiers : un fichier pour les données de sauvegarde et un fichier pour le visionneur. Si vous exécutez le visionneur du fichier de sauvegarde, le fichier des données de sauvegarde sera automatiquement lu.
- Page 97 Description Bouton de bascule. Chaque fois que vous appuyez sur ce bouton, la sortie audio bascule entre les états d’activation et de désactivation. Audio Vous pouvez régler le niveau de volume sur une plage de valeurs comprise entre 0 et 100. Enregistre l’écran actuel sous forme de fichier image.
- Page 98 annexes CaraCTériSTiqueS du produiT Détails Élément SRD-470 SRD-470D 4 vidéo composite 0,5 – 1 Vpp, 75 ohms Entrées Vidéo 704x480 NTSC, 704x576 PAL Résolution Vitesse enregistrement 120fps NTSC, 100fps PAL 704x480 NTSC, 704x576 PAL Direct Résolution 1/4/PIP Affichage multiécran Performance Linux Système d'exploitation Embarqué...
- Page 99 Détails Élément SRD-470 SRD-470D Jusqu’à (6) Mbps, Illimité(6 M)/2/1,5/1Mbps/800/600/500/400/300/200/100/ Vitesse de 50 kbps transmission Contrôle bande passante Sélectionnable H.264 (4CIF/2CIF/CIF Sélectionnable) Flux Réseau Nombre maximum Recherche (3)/ Diffusion individuelle en direct (10) /Multidiffusion en direct (20) d’utilisateurs à distance Prise en charge de TCP/IP, DHCP, PPPoE, SMTP, NTP, HTTP, DDNS, RTP, RTSP, SNMP protocoles Net-i Viewer, Smart viewer, Webviewer, Smart Phone Viewer...
- Page 100 Prise en charge des Souris, contrôleur à distance applications Samsung-E / Samsung-T / Pelco-D / Pelco-P / Panasonic / Phillips / AD / Prise en charge DIAMOND / ERNA / GE / VCL TP/VICON / ELMO protocole PTZ Généralités...
- Page 101 vue du produiT • SRD-470/470D unité : mm (pouce) SRD-470D SRD-470 215 (8.46") 215 (8.46") Français _101...
- Page 102 annexes régLage par déFauT Ceci réinitialise les réglages sur les paramètres par défaut. Les réglages sont effectués comme suit : • Utilisez les éléments Système/Chargement des paramètres par défaut dans MENU Les réglages par défaut sont basés sur les valeurs du modèle SRD-470D. L'identifiant initial de l'administrateur est «...
- Page 103 Paramètres par Catégorie Détails défaut Débit binaire 9600 Parité Aucune Données Périphérique distant Bit d’arrêt Type de transfert Semi-duplex Clavier système Télécommande ON(00) Périphérique POS Temps d’affichage Périphérique événement Affichage Tout Écran 800x600 Netteté Niv1 (bas) Écran Configuration position affichage Sortie principale Sortie princ.
- Page 104 annexes Paramètres par Catégorie Détails défaut Fonct. Capteur Caméra N° caméra Détection de capteur Alerte Aucune Durée 10 s Mode Sensibilité Niv10 (haut) Détection de Alerte Aucune Événement mouvement Durée 10 s Zone mvt Toute zone État perte vid. Détection de perte Alerte Aucune vidéo...
- Page 105 dépannage (Faq) Problème Mesures à prendre Le système ne s’allume pas et l’indicateur en façade Vérifiez si le système d’alimentation est correctement branché. est inopérant. Vérifiez la tension d’entrée du système à partir de la source d’alimentation. Si le problème persiste même après que vous ayez effectué les deux mesures précédentes, vérifiez le module d’alimentation électrique et procédez à...
- Page 106 annexes Problème Mesures à prendre Je constate en branchant au magnétoscope Il faut du temps au magnétoscope numérique pour reconnaître plusieurs numérique plusieurs disques durs externes que le disques durs externes. Essayez à nouveau dans un moment et si le magnétoscope numérique ne reconnaît pas tous les problème persiste (échec de reconnaissance de l’ensemble des disques disques installés.
- Page 107 Problème Mesures à prendre L'enregistrement ne fonctionne pas. Lorsque votre lecteur n’affiche aucune image Live, ceci indique que l’enregistrement ne fonctionne pas. Par conséquent, il vous faut d’abord vérifier si vous voyez une image à l’écran. L’enregistrement ne fonctionnera pas si les réglages d’enregistrement ne sont pas correctement configurés.
- Page 108 WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL For more additional information, send email to help.cctv@samsung.com. THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR...
- Page 109 part 4: Sun microsystems, inc. copyright notice publicity pertaining to distribution of the software without specific written permission. (bSd) CMU AND THE REGENTS OF THE UNIVERSITY OF CALIFORNIA DISCLAIM ALL WARRANTIES WITH REGARD TO THIS SOFTWARE, Copyright © 2003 Sun Microsystems, Inc., 4150 Network Circle, Santa INCLUDING ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND Clara, California 95054, U.S.A.
- Page 110 part 9: ScienceLogic, LLC copyright notice (bSd) THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED Copyright (c) 2009, ScienceLogic, LLC WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A All rights reserved.
- Page 111 The software included in this product contains copyrighted software that is licensed under the GPL/LGPL. You may obtain the complete Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.
- Page 112 no warranTy If distribution of executable or object code is made by offering access to copy from a designated place, then offering equivalent access to copy 11. BECAUSE THE PROGRAM IS LICENSED FREE OF CHARGE, the source code from the same place counts as distribution of the source code, even though third parties are not compelled to copy the THERE IS NO WARRANTY FOR THE PROGRAM, TO THE EXTENT source along with the object code.
- Page 113 preamble and how to view a copy of this License. If the interface presents a list of user commands or options, such as a menu, a prominent item in the list meets this criterion. The GNU General Public License is a free, copyleft license for software and other kinds of works.
- Page 114 5. Conveying modified Source versions. substantial commercial, industrial or non-consumer uses, unless such uses represent the only significant mode of use of the product. You may convey a work based on the Program, or the modifications to produce it from the Program, in the form of source code under the “Installation Information”...
