Manuels Connexes pour Samsung Techwin SRD-852D
Sommaire des Matières pour Samsung Techwin SRD-852D
- Page 1 Magnétoscope nuMérique 8/16 canaux Manuel d’utilisation SRD-852D/1652D...
- Page 2 Restriction Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être reproduit, distribué ou modifié, tout ou en partie, sans le consentement formel de Samsung Techwin.
- Page 3 • SAMSUNG est propriétaire des droits d’auteurs de ce manuel. • Il ne peut être reproduit sans le consentement écrit de SAMSUNG. • Nous ne pouvons être tenus pour responsables des pertes relatives à ce produit, suite à l’utilisation d’un produit non conforme ou au non respect des instructions mentionnées dans ce manuel.
- Page 4 présentation attention pile Mettre un mauvais type de pile dans votre produit peut causer une explosion. Vous devez donc utiliser le même type que celle actuellement utilisée avec le produit. Veuillez trouver ci-dessous les caractéristiques de la pile à utiliser. • Tension normale : 3V • Capacité...
- Page 5 TabLe deS maTièreS préSenTaTion Consignes de Sécurité Importantes Avant le Démarrage Table des matières Caractéristiques Noms des Composants et Fonctions (Avant) Noms des Composants et Fonctions (Arière) Télécommande inSTaLLaTion Vérification de L'environnement de L’installation Installation du Rack Ajout de Disque dur Connexion à...
- Page 6 présentation reCherChe eT LeCTure Recherche Lecture web viewer Présentation de Web Viewer Connexion de Web Viewer Utilisation de Live Viewer Utilisation de Search Viewer Configuration du Visionneur A Propos Mobile Viewer viSionneur de Sauvegarde Visionneur de Sauvegarde au Format SEC annexeS 100 Caractéristiques du produit 103 Vue du Produit...
- Page 7 CaraCTériSTiqueS Le magnétoscope numérique SRD DVR utilise l’encodage vidéo H.264 pour les données d’entrée de 8 à 16 canaux et l’encodage audio G.723 pour les données d’entrée audio de 4 canaux et prend en charge l’enregistrement des données sur disque dur en vue de leur lecture. En outre, il gère la connectivité...
- Page 8 présentation approbations des normes Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l’équipement fonctionne dans un environnement commercial.

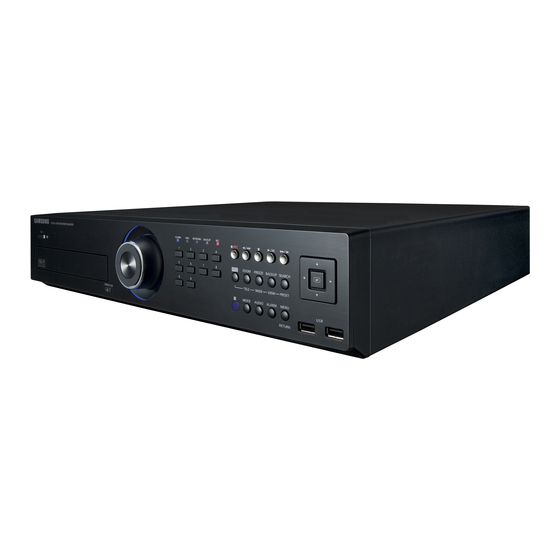

- Page 9 nomS deS CompoSanTS eT FonCTionS (avanT) Srd-852d ALARM NETWORK BACKUP ZOOM FREEZE BACKUP SEARCH TELE WIDE VIEW PRESET MODE AUDIO ALARM MENU DIGTAL VIDEO RECORDER SRD-852D DVD RECORDER OPEN/CLOSE RETURN Srd-1652d ALARM NETWORK BACKUP ZOOM FREEZE BACKUP SEARCH TELE WIDE VIEW PRESET MODE...
- Page 10 présentation Noms des composants Fonctions Démarre ou arrête l’enregistrement. Retour en arrière pas à pas (&) : Effectue une recherche arrière image par image en mode PAUSE. Retour rapide (() : Effectue un retour rapide en cours de lecture. &/( Stop : Arrête la lecture.
- Page 11 nomS deS CompoSanTS eT FonCTionS (arière) Srd-852d SPOT AUDIO IN CH 1 CH 2 AC 100-240~ CH 3 CH 4 AUDIO OUT VIDEO ALARM OUT ALARM IN NO CONNECTION NETWORK SERIAL CONSOLE Srd-1652d SPOT AUDIO IN CH 1 CH 2 AC 100-240~ CH 3 CH 4...
- Page 12 présentation TéLéCommande magnétoscope numérique (dvr) Disponible après le basculement en mode DVR en appuyant sur le bouton [dvr] de la télécommande. SearCh baCKup Afficher le menu de recherche. Affiche le menu de sauvegarde. open/CLoSe mode Permet d’ouvrir et de fermer le tiroir disque. Modifie le mode d’affichage.
- Page 13 éCran Disponible après le basculement en mode Écran en appuyant sur le bouton [moniTor] de la télécommande. auTo id reSeT Sélectionne automatiquement l’état de l’écran. Initialise la valeur de l’ID sur 00. p.mode Sélectionne le mode d’écran. power moniTor Met l'écran sous/hors tension. Active la fonction du moniteur.
- Page 14 • Utilisez uniquement un cordon d’alimentation agréé. • Pour les produits équipés d’une masse d’entrée, utilisez une fiche d’alimentation avec mise à la terre. vériFiCaTion de L'environnemenT de L’inSTaLLaTion Le magnétoscope numérique Samsung (ci-après appelé Unité de Un an: 24 H X 365 JOURS =8,760 H «...
- Page 15 inSTaLLaTion du raCK Installez les supports de rack tel qu’indiqué sur la figure puis resserrez les vis des deux côtés (2 vis de chaque côté). Serrez les vis de sorte qu’elles ne se desserrent pas aux vibrations. ajouT de diSque dur Vous pouvez installer des disques durs supplémentaires.
- Page 16 installation Ajout de disque dur sur les modèles Les illustrations suivantes sont extraites du modèle SRD-1652D. 1. Premièrement, desserrez les vis sur les côtés gauche et droit et retirez le couvercle. Couverture 2. Desserrez les vis (x4) situées à gauche/droite et sur le côté...
- Page 17 4. Lorsque l’installation des disques durs supplémentaires est terminée, insérez les supports inférieur et supérieur dans le magnétoscope numérique et resserrez-les à l’aide des vis fournies. 5. Lorsque l’installation des disques durs supplémentaires est terminée, connectez le câble d’alimentation ainsi que les câbles de données du disque dur (câble SATA) aux connecteurs ...
- Page 18 connexi o n à d’autres péri p héri q ues Connexion de La vidéo, de L'audio eT de L’éCran AC 100-240V~IN AUDIO OUT VIDEO IN VIDEO IN SPOT AUDIO IN SPOT AUDIO IN CH 1 CH 2 AC 100-240~ CH 3 CH 4 AUDIO OUT VIDEO...
- Page 19 Connexion d’un périphérique poS 1. Vous pouvez brancher un périphérique POS au port RS-232C situé à l’arrière du produit à condition de le faire à l’aide d’un câble RS-232C. 2. La configuration de la connexion du port RS-232C est disponible via « menu > périphérique > périphérique poS », appuyez sur le bouton <Configurer périph.
- Page 20 connexi o n à d’autres péri p héri q ues • ALARM IN 1 ~ 8 (SRD-852D): Port d'entrée de l'alarme • ALARM IN 1 ~ 16 (SRD-1652D): Port d'entrée de l'alarme • ALARM RESET: À la réception d’un signal de réinitialisation d'alarme, le système annule l’entrée de l’alarme en cours et reprend la détection.
- Page 21 Connexion réSeau Connexion à réseau via ethernet (10/100baseT) SPOT AUDIO IN CH 1 CH 2 AC 100-240~ CH 3 CH 4 AUDIO OUT VIDEO ALARM OUT ALARM IN NETWORK SERIAL CONSOLE Câble Ethernet RJ-45 (Câble direct) RéSEAU Câble vertical Concentrateur/Pupitre mélange vidéo Concentrateur/Pupitre mélange vidéo Windows Network Viewer...
- Page 22 connexi o n à d’autres péri p héri q ues Connexion à internet via l’adSL SPOT AUDIO IN CH 1 CH 2 AC 100-240~ CH 3 CH 4 AUDIO OUT VIDEO ALARM OUT ALARM IN NETWORK SERIAL CONSOLE Câble Ethernet RJ-45 (Câble direct) INTERNET Ligne téléphonique (ADSL)
- Page 23 live inFormaTionS préaLabLeS démarrage du système 1. Branchez le cordon d’alimentation du magnétoscope numérique dans la prise murale. 2. Appuyez sur le bouton d’alimentation en façade. 3. Vous verrez s’afficher l’écran d’initialisation. Le processus d’initialisation nécessite près d’1 minute pour que les icônes apparaissent tour à...
- Page 24 live Connex Pour accéder au magnétoscope numérique ou à un menu limité d'accès, vous devez vous être préalablement connecté au magnétoscope numérique. 1. En mode Live, effectuez un clic droit sur n'importe quelle 2012-01-01 01:10:25 Mode Scène zone de l'écran. ZOOM Vous pouvez voir le menu contextuel, tel qu'indiqué...
- Page 25 ConFiguraTion de L’éCran Live (direCT) icônes de l’écran Live (direct) Vous pouvez vérifier l’état ou le fonctionnement du magnétoscope numérique à l’aide des icônes de l’écran Live (Direct). 2012-01-01 01:10:25 CAM 01 Description Date et heure actuelles Affiche l’heure et la date actuellement sélectionnées. Infos identifiant Lorsque vous êtes connecté, l’icône «...
- Page 26 live info erreur • Si le disque dur interne n’est pas connecté, le message apparaîtra « PAS DE DD ( )» ; en cas de problème, vous verrez le message « ÉCHEC DISQUE DUR ( )» s’afficher dans le coin supérieur gauche de l’écran.
- Page 27 Description Menu Mode Scène Reportez-vous à « Mode Live ». (Page 29) Sortie SPOT Reportez-vous à « Sortie Spot ». (Page 31) ZOOM Fait référence à la section de « Zoom ». (Page 32) Activation/ Reportez-vous à « Activation/Désactivation Audio ». (Page 32) désactivation audio Reportez-vous à...
- Page 28 live afficher le menu Lanceur Vous pouvez utiliser le menu Lanceur apparaissant en bas de l’écran Live (Direct) afin d’y accéder. 1. En mode Live, effectuez un clic droit sur le menu contextuel et sélectionnez <afficher Lanceur>. 2012-01-01 01:10:25 2. Positionnez le curseur sur le bouton et cliquez sur l'élément de votre choix dans le menu Lanceur.
- Page 29 mode Live Les modèles SRD-1652D affichent les images Live de 16 canaux dans un total de 8 dispositions d’écrans partagés. Changement du mode écran Pour changer de menu partagé, sélectionnez un mode d'écran dans le menu Lanceur ou effectuez un clic droit sur un mode d’écran dans le menu contextuel.
- Page 30 CH19 CH10 CH11 CH12 CH13 live CH19 CH19 CH19 basculement manuel CH10 CH11 CH12 CH13 CH10 CH10 CH11 CH11 CH12 CH12 CH13 CH13 Appuyez sur le bouton gauche/droit situé en façade ou sur la télécommande ou cliquez sur la touche CH10 CH11 CH12...
- Page 31 CH10 CH10 CH11 CH11 CH12 CH12 CH13 CH13 CH14 CH14 CH15 CH15 basculement en mode unique CH16 CH16 En mode partagé, sélectionnez et double-cliquez sur le canal de votre choix pour passer au mode Unique correspondant. Appuyez sur le bouton numérique correspondant au canal de votre choix en façade ou sur la télécommande CH10 CH10 CH13...
- Page 32 live Zoom Ceci n’est disponible qu’en mode Single Live. En mode Unique, sélectionnez une zone de votre choix et servez- vous de la fonction Zoom pour l’élargir au double de sa taille. 1. Effectuez un clic droit et sélectionnez <Zoom> dans le menu contextuel qui s’affiche. Appuyez sur le bouton [Zoom] en façade ou sur la télécommande ou cliquez simplement sur <...
- Page 33 Suivi d’événemenT CH19 Ceci affiche le canal en synchronisation avec un événement spécifique (Capteur/Mouvement/Perte vidéo) lorsque CH12 CH19 CH13 celui-ci survient. Dans « écran > affichage évén. », réglez le suivi d’événement sur ON/OFF et spécifiez le temps d’affichage de l’événement. CH13 (Page 50) • Si plusieurs événements se produisent en même temps, l’écran basculera en mode partagé.
- Page 34 uti l i s ati o n du magnétoscope numéri q ue Vous pouvez configurer les propriétés du système, les périphériques et les options à la fois pour l’enregistrement, l’événement, la sauvegarde et le réseau. ConFiguraTion du SYSTème Vous pouvez configurer les options Date/Heure/Langue, Droits d’accès, Propriétés du système et Journal. date/heure/Langue Vous pouvez vérifier et configurer les réglages de Date/Heure actuelles, les propriétés liées à...
- Page 35 - Serveur synchro. : entrez l’adresse IP ou l’URL du serveur Date/Heure/Langue de synchronisation. Date/Heure/Langue - Heure dern. sync. : affiche l’heure de synchronisation la Férié plus récente depuis le serveur de synchronisation Date Config. synchronisation horaire 2012 -01-01 YYYY-MM-DD sélectionné.
- Page 36 uti l i s ati o n du magnétoscope numéri q ue gestion des droits d’accès Vous pouvez définir les droits d’accès de chaque utilisateur pour une fonction et des réglages spécifiques du magnétoscope numérique. réglages de l’administrateur Vous pouvez définir et modifier l’ID et le mot de passe de l’administrateur. L’administrateur peut utiliser et définir tous les éléments de menu et les fonctions.
- Page 37 réglages du groupe Vous pouvez créer un groupe d’utilisateurs et configurer des droits d'accès spécifiques à un groupe d‘utilisateurs. Vous pouvez enregistrer un utilisateur pour chaque groupe dans <utilisateur>. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Système>...
- Page 38 uti l i s ati o n du magnétoscope numéri q ue pour restreindre les droits d’accès des utilisateurs Si l’admin restreint tous les droits d’accès d’un groupe ajouté, les utilisateurs de ce groupe ne pourront accéder qu’aux seuls menus par défaut et ne pourront modifier que leur propre mot de passe. 1.
- Page 39 réglages de l’utilisateur Un utilisateur ne peut être ajouté que si un groupe a été préalablement créé dans le menu <groupe>. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Système> pour aller sur <gestion des Gestion des droits d’accès droits d’accès>...
- Page 40 uti l i s ati o n du magnétoscope numéri q ue • Saisie manuelle ID : Ceci vous invite à entrer l’ID utilisateur manuellement pour le processus de connexion. - Éléments cochés( ) : Encadre les ID utilisateur avec les symboles [ ...
- Page 41 • mise à jour du logiciel 1. Connectez un périphérique de stockage comportant le Gestion système logiciel à mettre à jour. Info système (La reconnaissance du périphérique peut nécessiter 10 Réglages Info système secondes environ.) Version du logiciel V1.0xh_yymmddhhmmss M à...
- Page 42 uti l i s ati o n du magnétoscope numéri q ue réglages Vous pouvez copier et importer des réglages de magnétoscope numérique à l’aide d’un support de stockage. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) Gestion système dans la fenêtre <Système>...
- Page 43 journal événements Le journal événements affiche des événements enregistrés liés aux alarmes, aux détections de mouvement et aux pertes vidéo. Il affiche aussi le journal et son horodatage. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) Informations journal dans la fenêtre <Système>...
- Page 44 uti l i s ati o n du magnétoscope numéri q ue régLage du périphérique Vous pouvez configurer les options Caméra, Périph. stock., Périphérique distant, Périphérique POS et Écran. Caméra réglage de la caméra Vous pouvez régler les options Vidéo, Audio, Nom de canal et Temps de passage d’une caméra. L’utilisation de la souris peut faciliter la configuration.
- Page 45 • Nom CA : un total de 15 caractères comprenant est blancs est autorisé. (Le premier caractère ne peut pas être un espace vide.) Reportez-vous à « Utilisation du clavier virtuel ». (Page 36) • Vitesse Séquence : vous pouvez régler le temps de passage entre les canaux pour l’écran Live et Sortie principale.
- Page 46 uti l i s ati o n du magnétoscope numéri q ue périphérique de stockage Vous pouvez vérifier les informations relatives aux périphériques de stockage. vérification des périphériques Vous pouvez vérifier les périphériques de stockage ainsi que leur espace disponible, leur utilisation et leur état. Les périphériques disponibles sont des disques durs et des périphériques USB (Mémoire, Disque dur, CD/DVD).
- Page 47 Formatage Vous pouvez formater un périphérique de stockage. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <périph> pour aller sur <périph. stock> Périph. stock. Format Périph Alarme DD puis appuyez sur le bouton [enTer]. Périph Sélecter Util/Total...
- Page 48 uti l i s ati o n du magnétoscope numéri q ue • Durée alarme : règle la durée de l'alarme à la fois pour le signal d’alarme et le bip sonore. - Les signaux de l’alarme de vérification et de l’alarme de remplacement sont émis via les ports de sortie d’alarme sélectionnés (1, 2, 3 et 4).
- Page 49 • Configurer périph. POS : règle les configurations de Périphérique POS communication du périphérique POS et du magnétoscope numérique. UTILISATION POS Configurer périph. POS Voie Préréglage Port/Ethernet Cette opération est indépendante de la configuration de Aucun Auc. présél. Aucun Configurer périph. POS Aucun Auc.
- Page 50 uti l i s ati o n du magnétoscope numéri q ue écran Vous pouvez configurer les informations à afficher ainsi que le format de celles-ci sur l'écran Sortie principale. réglage de l’écran L’utilisation de la souris peut faciliter la configuration. 1.
- Page 51 réglage de la Sortie principale Vous pouvez régler le magnétoscope numérique afin qu’il émette les informations/la vidéo indépendamment de la sortie écran. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) Écran dans la fenêtre <périph> pour aller sur <écran> puis Sortie SPOT Écran Mode...
- Page 52 uti l i s ati o n du magnétoscope numéri q ue régLage de L’enregiSTremenT Vous pouvez configurer l’enregistrement programmé, l’enregistrement d’événement et d’autres réglages liés à l’enregistrement. enregistrement programmé Effectuez votre réservation à la date et l'heure de votre choix pour programmer l'enregistrement sur une heure spécifique. L’utilisation de la souris peut faciliter la configuration.
- Page 53 enregistrement des étiquettes de couleur Couleur Fonction description Blanc Pas d’enreg Pas d’enregistrement programmé/d'événement Orange Continu Enregistrement programmé uniquement Bleu Événement Enregistrement d'événement uniquement Vert Enr cont+évén Enregistrement programmé/d’événement Chaque fois que vous appuyez sur une cellule sélectionnée via <pas d’enreg>-<Continu>- <événement>-<enr cont+évén>.
- Page 54 uti l i s ati o n du magnétoscope numéri q ue réglage des propriétés d’enregistrement d’événement Vous pouvez régler la résolution, la qualité et l’fps de chaque canal pour les enregistrements d’événement. L’utilisation de la souris peut faciliter la configuration. 1.
- Page 55 régLage de L'événemenT Vous pouvez régler les options d’enregistrement pour tout événement de capteur, de déplacement et de perte vidéo. détection capteur Vous pouvez régler les conditions de fonctionnement du capteur et de la caméra connectée, ainsi que de la sortie d'alarme et de la durée de celle-ci.
- Page 56 uti l i s ati o n du magnétoscope numéri q ue détection de mouvement Vous pouvez définir la zone et le mouvement de détection cible, ainsi que la sortie de signal d’alarme. Lorsque la zone de détection du mouvement est réglée, la détection du mouvement a lieu au sein de cette zone. L’utilisation de la souris peut faciliter la configuration.
- Page 57 détection perte vidéo Vous pouvez régler l’alarme afin qu’elle soit générée pour une déconnexion de caméra causant une perte vidéo. L’utilisation de la souris peut faciliter la configuration. 1. Servez-vous des boutons directionnels haut/bas (▲▼) Détection perte vidéo dans la fenêtre <événement> pour aller sur <détection perte vidéo>...
- Page 58 - DVR : les données sauvegardées ne peuvent être lues que par le magnétoscope numérique. - SEC : les données sont sauvegardées au format propriétaire de Samsung avec un visionneur intégré, qui prend en charge la lecture instantanée sur ordinateur.
- Page 59 5. Lorsque la configuration de sauvegarde est terminée, appuyez sur <oK>. Si aucun périphérique disponible n’est reconnu pour la sauvegarde, le bouton <OK> ne sera pas activé. L’application peut tourner au ralenti durant la sauvegarde. Vous pouvez basculer sur l'écran de menu en cours de sauvegarde mais la lecture des données est alors indisponible.
- Page 60 uti l i s ati o n du magnétoscope numéri q ue • IP, Passerelle, Masq ss-rés, DNS Mode connexion - Pour <ip stat> : vous pouvez directement saisir les Connexion Protocole valeurs des options Adresse IP, Passerelle, Masq ss-rés et ...
- Page 61 Connexion et réglage du réseau La mise en réseau peut varier selon la méthode de connexion. Par conséquent, vérifiez votre environnement avant de régler le mode de connexion. en l’absence de routeur • mode ip stat - Connexion Internet : L’ADSL IP statique, les modems loués et les environnements LAN autorisent une connexion entre le magnétoscope numérique et l’utilisateur distant.
- Page 62 uti l i s ati o n du magnétoscope numéri q ue en cas d'utilisation de routeur Pour éviter un conflit d’adresse IP avec l’adresse IP statique du magnétoscope numérique, vérifiez les points suivants : • réglage du magnétoscope numérique doté d’une adresse ip statique - Connexion Internet : Vous pouvez connecter le magnétoscope numérique à...
- Page 63 Reportez-vous à « Utilisation du clavier virtuel ». (Page 36) Lorsque cette option est sélectionnée sur <OFF> ou <Samsung DDNS>, les champs de saisie sont désactivés. Si vous sélectionnez <Samsung DDNS>, l’élément « Adresse Annuler hôte DDNS » s’affichera.
- Page 64 uti l i s ati o n du magnétoscope numéri q ue Serv. publiposta. Vous pouvez envoyer un e-mail à un utilisateur de magnétoscope numérique enregistré selon un intervalle de temps spécifique ou lorsqu’un événement se produit. Lorsqu'un événement survient sur un canal dont la vidéo de la caméra est réglée sur <OFF> ou le décompte d'enregistrement restant spécifié...
- Page 65 réglage d’événement Vous pouvez définir l’intervalle et le type d’événement à envoyer à l’utilisateur. L’utilisation de la souris peut faciliter la configuration. 1. Dans la fenêtre de réglage <réseau>, appuyez sur les Serv. publiposta. boutons directionnels haut/bas (▲▼) pour aller sur Événement <Serv.
- Page 66 uti l i s ati o n du magnétoscope numéri q ue réglage de destinataire Vous pouvez ajouter/retirer un destinataire à/depuis le groupe spécifié et modifier le groupe si nécessaire. L’utilisation de la souris peut faciliter la configuration. 1. Dans la fenêtre de réglage <réseau>, appuyez sur les Serv.
- Page 67 Commande d’un périphérique pTZ Le magnétoscope numérique vous permet d’effectuer des réglages à la fois pour une caméra PTZ et pour une caméra ordinaire, selon votre préférence. périphérique pTZ Le périphérique PTZ peut être activé uniquement lorsqu’un canal en connexion avec la caméra PTZ est sélectionné Mise en route de la caméra PTZ La caméra PTZ est disponible uniquement lorsqu’un canal est sélectionné...
- Page 68 • Modèle : permet à la caméra PTZ de mémoriser et de suivre l’itinéraire précédent. Les fonctions PAN auto, Recherche et Modèle sont prises en charge dans les protocoles de Samsung, Panasonic et Pelco et varient en termes de nom et de réglage selon les protocoles de Samsung, Panasonic et Pelco utilisés.
- Page 69 Le menu de spécifications de la caméra apparaît. CAMERA SET... Vous ne pouvez configurer les réglages que pour les caméras VIDEO SET... prenant en charge les protocoles de Samsung, Pelco D/P, AD et PRESET... ZONE SET... Panasonic. Conf. cam. AUTO SET...
- Page 70 recherche et lecture reCherChe Vous pouvez exécuter la recherche des données enregistrées par heure ou selon d’autres critères de recherche tels que les événements. Vous pouvez accéder au menu <recher.> directement en mode Live. 1. En mode Live, effectuez un clic droit sur n'importe quelle Mode Scène ...
- Page 71 • Zoom avant : la carte s’agrandit pour montrer le niveau de Rech par heure détail. 2012-01-01 Allez au 1er All. Dernier Elle passe à la séquence 24 heures-16 heures-8 heures-4 Don. chevauch. List1 Zoom avant Zoom arr. heures. 00:01 Tous Données • Zoom arr.
- Page 72 recherche et lecture recherche poS Vous pouvez rechercher des données sur le périphérique POS connecté au magnétoscope numérique. Vous pouvez vous servir de la souris pour sélectionner les éléments connexes. 1. Sélectionnez <rech. poS> dans le menu <recher.>. Rech. POS 2.
- Page 73 LeCTure Lecture Vous pouvez lire les données stockées sur le disque dur et en sauvegarder la portion de votre choix. L’utilisation de la souris peut faciliter la configuration. 1. En mode Live, cliquez sur <play> dans le menu contextuel Mode Scène 2012-01-01 01:10:25 qui s’affiche lorsque vous effectuez un clic droit ou cliquez sur Sortie SPOT ...
- Page 74 recherche et lecture utilisation du bouton Lecture Noms des composants Fonctions Chronologie de Indique le point de lecture actuel, qui peut être déplacé. lecture Saut arrière Revient en arrière d’une unité temporelle. Retour rapide Effectue une lecture avant rapide. Retour au ralenti Effectue une recherche arrière image par image en mode PAUSE.
- Page 75 web viewer préSenTaTion de web viewer qu’est-ce que web viewer ? Web Viewer vous permet d’avoir un accès distant à votre magnétoscope numérique. Vous disposez ainsi d’un accès à la vidéo en direct, à la vidéo archivée et à la commande PTZ (si configurée), etc.
- Page 76 web viewer Connexion de web viewer 1. Ouvrez votre navigateur et tapez l’adresse IP ou l’URL du magnétoscope numérique dans l’encadré de l’adresse URL. L’adresse URL de base du magnétoscope numérique est la suivante, dans le cas de l’adresse MAC: 00-00-F0-ab-cd-ef : nabcdef.websamsung.net 00-16-6c-ab-cd-ef : mabcdef.websamsung.net 00-68-36-ab-cd-ef : pabcdef.websamsung.net...
- Page 77 5. Il se peut qu’une fenêtre « Windows Security Alert » tente de bloquer cette opération à l'aide du Pare-feu Windows. Dans ce cas, cliquez sur <Unblock> pour démarrer Web Viewer 6. L’installation est terminée. Vous pouvez à présent afficher la fenêtre principale de Live Viewer.
- Page 78 web viewer affichage à l’écran oSd a. Le numéro de canal, la taille de la vidéo et l’adresse IP du magnétoscope numérique connecté s’affichent. b. La date et l'heure actuelles seront affichées en fonction du réglage de l'heure sélectionnée dans <DVR Heure> ou <PC Heure>. c.
- Page 79 magnétoscope numérique Connecté Ceci affiche l’adresse IP et l’état du magnétoscope connecté. Message d'échec de connexion Pas de réponse : s’affiche lorsque le magnétoscope numérique ne répond pas. Accès refusé : s’affiche lorsque le nombre maximal d’utilisateurs est dépassé. Le nombre de connexions simultanées est limité à 10. réglage de l'heure apparaissant sur l'affichage à...
- Page 80 Sous Windows Vista ou 7, le chemin d’enregistrement est « C:\users\(user ID)\AppData\LocalLow\ Samsung\DVR Web Viewer\Snapshot\ » par défaut et il n’est pas modifiable. Le fichier est automatiquement renommé comme suit: “IP address_Port number_YYYYMMDD_camera number_index ” Ex.) 192.168.1.200_554_20120101_134132_01_00 • Impr: imprime l’écran sélectionné...
- Page 81 <ENREG. CHEMIN ( )> puis spécifiez le chemin de votre choix. Sous Windows Vista ou 7, le chemin d’enregistrement est « C:\users\(user ID)\AppData\LocalLow\Samsung\DVR Web Viewer\VideoClip\ » par défaut et il n’est pas modifiable. Le fichier est automatiquement renommé comme suit: “IP address_Port number_YYYYMMDD_camera number_index ”...
- Page 82 Le glisser vers le haut exécute un zoom arrière et le glisser vers le bas un zoom avant. La fonction Horizontal/Vertical sous Activer PTZ fonctionne correctement à 45°. Les fonctions Activer le panoramique et Horizontal/vertical ne sont disponibles que sur la caméra les prenant en charge. Ex : Samsung SCC-C6475 82_ web viewer...
- Page 83 uTiLiSaTion de SearCh viewer L’écran Search Viewer affiche les éléments suivants: a. Ceci affiche l’adresse IP et le nom de modèle du magnétoscope numérique connecté. b. Ces boutons sont utilisés en modes écran partagé et plein écran. c. Affiche l’adresse IP et le nom de modèle du magnétoscope numérique connecté. d.
- Page 84 web viewer écran partagé Vous pouvez changer de mode partagé en cliquant sur les différentes icônes numériques. MODE UNIQUE MODE QUADRUPLE • Cliquez sur le bouton < >. L’écran affiche la caméra sélectionnée connectée au magnétoscope numérique en « MODE UNIQUE ». • Cliquez sur le bouton <...
- Page 85 )> puis spécifiez le chemin de votre choix. Sous Windows Vista ou 7, le chemin d’enregistrement est « C:\users\(user ID)\AppData\LocalLow\Samsung\DVR Web Viewer\Snapshot\ » par défaut et il n’est pas modifiable. Le fichier est automatiquement renommé comme suit: « IP address_Port number_YYYYMMDD_camera number_ index »...
- Page 86 web viewer recherche de la vidéo enregistrée dans le Calendrier Si les données de vidéo ont été enregistrées à une date précise, celle-ci sera clairement marquée en vert. Si vous cliquez sur la date, les informations relatives à la vidéo enregistrée s’afficheront sur le plan de montage chronologique.
- Page 87 Commande de la Lecture a. Retour rapide: rembobinage accéléré (2x). b. Lecture arrière: procède à une lecture en arrière. c. Lecture: lance la lecture. d. Avance rapide: lecture accélérée (2x). e. Aller au début: se déplace vers le temps de début de la vidéo enregistrée sur le montage chronologique.
- Page 88 web viewer • Config. synchronisation horaire Réglez la synchronisation de l’heure. • Aff. Format date : réglez le type de date. Heure : sélectionnez un format horaire pour l’affichage à l’écran. • DST (Heure d’été) L’heure d’été affichée est avancée d’une heure par rapport au fuseau horaire local.
- Page 89 • Groupe Les utilisateurs sont classés en groupes et les droits d’accès peuvent être définis en fonction du groupe. Tout d’abord, ajoutez un groupe. • Utilisateur Vous pouvez ajouter, modifier ou supprimer un ou plusieurs utilisateurs. • Config. Vous pouvez définir les droits d’accès utilisateur. gestion système Pour obtenir de plus amples informations, reportez-vous à...
- Page 90 web viewer périphérique Vous pouvez consulter la liste de périphériques connectés au magnétoscope numérique et configurer les réglages nécessaires. Cliquez sur <Périph> dans l’écran de menu. Pour obtenir de plus amples informations à ce sujet, reportez-vous à “Réglage du Périphérique”. (Page 44) Caméra • Caméra Vous pouvez configurer les réglages de la caméra connectée...
- Page 91 • Alarme DD Vous pouvez régler le canal de sortie d’alarme et la durée de l’alarme en cas d’erreur. périphérique distant Vous pouvez visualiser une liste de périphériques distants comprenant des caméras PTZ et des claviers système connectés au port RS-485 du magnétoscope numérique et configurer les réglages nécessaires.
- Page 92 web viewer • Sortie SPOT Si un événement se produit tel que celui d’un capteur, d’un déplacement ou d’une alarme depuis le port Sortie principale en connexion avec un écran, vous pourrez sélectionner un mode d’écran de sortie. • Mode Vous pouvez basculer entre le mode live et le mode lecture.
- Page 93 durée enreg. de l’évén. Vous pouvez régler les temps de début et de fin de l’enregistrement qui seront activés lorsqu’un événement précis se produit. qualité & résol. enreg. • Standard/Événement Vous pouvez régler la résolution, la vitesse et la qualité de l’enregistrement pour chaque canal séparément.
- Page 94 web viewer détection de mouv Vous pouvez régler le mode de détection de mouvement et la sensibilité aussi bien que le type de sortie d’alarme et la durée de celle-ci. • Zone mvt Configurez la zone de détection de mouvement cible. détection perte vidéo Vous pouvez régler l’heure de sortie de l’alarme en cas de perte vidéo.
- Page 95 réseau Pour obtenir de plus amples informations à ce sujet, reportez-vous à <Configuration réseau>. (Page 59) Connexion Un utilisateur distant peut accéder au magnétoscope numérique via le réseau pour vérifier le mode actuel et l’adresse IP. • Connexion Vous pouvez définir le routage de la connexion réseau. • Protocole Vous pouvez configurer les réglages liés au protocole.
- Page 96 web viewer Service publipostage Vous pouvez spécifier le serveur SMTP qui envoie un message électronique lorsqu’un événement se produit et définit le groupe de destinataires et les utilisateurs. • SMTP Vous pouvez définir le serveur qui envoie des messages électroniques et spécifier si vous utilisez le processus d’authentification.
- Page 97 Snmp Vous pouvez configurer les paramètres du protocole SNMP. a propoS Cliquez sur <A propos>. Affiche le nom de modèle du magnétoscope numérique connecté ainsi que la version du Web Viewer. mobiLe viewer qu’est-ce que mobile viewer? Mobile Viewer est un logiciel de gestion qui vous permet d'effectuer une connexion à...
- Page 98 visionneur de sauvegarde viSionneur de Sauvegarde au FormaT SeC Vous pouvez lire un fichier sauvegardé au format SEC. La sauvegarde au format SEC implique la génération de deux fichiers : un fichier pour les données de sauvegarde et un fichier pour le visionneur. Si vous exécutez le visionneur du fichier de sauvegarde, le fichier des données de sauvegarde sera automatiquement lu.
- Page 99 Description Bouton de bascule. Chaque fois que vous appuyez sur ce bouton, la sortie audio bascule entre les états d’activation et de désactivation. Audio Vous pouvez régler le niveau de volume sur une plage de valeurs comprise entre 0 et 100. Enregistre l’écran actuel sous forme de fichier image.
- Page 100 annexes CaraCTériSTiqueS du produiT Détails élément SRD-1652D SRD-852D 8 vidéo composite 0,5 – 1 Vpp 16 vidéo composite 0,5 – 1 Vpp Entrées Vidéo 704x480 NTSC, 704x576 PAL Résolution Vitesse 240fps NTSC, 200fps PAL 480fps NTSC, 400fps PAL enregistrement Direct 704x480 NTSC, 704x576 PAL Résolution 1/4/6/8/9/13/PIP...
- Page 101 Détails élément SRD-1652D SRD-852D Jusqu’à (8) Mbps, Illimité(8 M)/2/1,5/1Mbps/800/600/500/400/300/200/100/50 Vitesse de kbps transmission Contrôle bande passante Sélectionnable H.264 (Max CIF 120fps) Flux Réseau Nombre maximum Recherche (3)/ Diffusion individuelle en direct (10) /Multidiffusion en direct (20) d’utilisateurs à distance Prise en charge de TCP/IP, DHCP, PPPoE, SMTP, NTP, HTTP, DDNS, RTP, RTSP, SNMP protocoles Net-i Viewer, Smart viewer, Webviewer, Smart Phone Viewer...
- Page 102 Prise en charge des Souris, contrôleur à distance applications Samsung-E / Samsung-T / Pelco-D / Pelco-P / Panasonic / Phillips / AD / Prise en charge DIAMOND / ERNA / GE / VCL TP / VICON / ELMO protocole PTZ Généralités...
- Page 103 vue du produiT • Srd-1652d unité : mm (pouce) 440,0 (17.32") Français _103...
- Page 104 annexes régLage par déFauT Ceci réinitialise les réglages sur les paramètres par défaut. Les réglages sont effectués comme suit : • Utilisez les éléments Système/Chargement des paramètres par défaut dans MENU Les réglages par défaut sont basés sur les valeurs du modèle SRD-1652D. L'identifiant initial de l'administrateur est «...
- Page 105 Paramètres par Catégorie Détails défaut Débit binaire 9600 Parité Aucune Données Périphérique distant Bit d’arrêt Type de transfert Semi-duplex Clavier système Télécommande ON(00) Périphérique POS Périphérique Affichage Tout Tps SEQ m.CA 800x600 Écran Netteté Niv1 (bas) Écran Configuration position affichage Sortie principale Sortie princ.
- Page 106 annexes Paramètres par Catégorie Détails défaut Fonct. Capteur Caméra N° caméra Détection de capteur Alerte Aucune Durée 10 s Mode Sensibilité Niv10 (haut) Détection de Événement Alerte Aucune mouvement Durée 10 s Zone mvt Toute zone État perte vid. Détection de perte Alerte Aucune vidéo...
- Page 107 dépannage (Faq) Problème Mesures à prendre Le système ne s’allume pas et l’indicateur en façade Vérifiez si le système d’alimentation est correctement branché. est inopérant. Vérifiez la tension d’entrée du système à partir de la source d’alimentation. Si le problème persiste même après que vous ayez effectué les deux mesures précédentes, vérifiez le module d’alimentation électrique et procédez à...
- Page 108 annexes Problème Mesures à prendre Je constate en branchant au magnétoscope Il faut du temps au magnétoscope numérique pour reconnaître plusieurs numérique plusieurs disques durs externes que le disques durs externes. Essayez à nouveau dans un moment et si le magnétoscope numérique ne reconnaît pas tous les problème persiste (échec de reconnaissance de l’ensemble des disques disques installés.
- Page 109 Problème Mesures à prendre L'enregistrement ne fonctionne pas. Lorsque votre lecteur n’affiche aucune image Live, ceci indique que l’enregistrement ne fonctionne pas. Par conséquent, il vous faut d’abord vérifier si vous voyez une image à l’écran. L’enregistrement ne fonctionnera pas si les réglages d’enregistrement ne sont pas correctement configurés.
- Page 110 WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL For more additional information, send email to help.cctv@samsung.com. THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR...
- Page 111 part 4: Sun microsystems, inc. copyright notice publicity pertaining to distribution of the software without specific written permission. (bSd) CMU AND THE REGENTS OF THE UNIVERSITY OF CALIFORNIA DISCLAIM ALL WARRANTIES WITH REGARD TO THIS SOFTWARE, Copyright © 2003 Sun Microsystems, Inc., 4150 Network Circle, Santa INCLUDING ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND Clara, California 95054, U.S.A.
- Page 112 part 9: ScienceLogic, LLC copyright notice (bSd) THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED Copyright (c) 2009, ScienceLogic, LLC WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A All rights reserved.
- Page 113 The software included in this product contains copyrighted software that is licensed under the GPL/LGPL. You may obtain the complete Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.
- Page 114 no warranTY If distribution of executable or object code is made by offering access to copy from a designated place, then offering equivalent access to copy 11. BECAUSE THE PROGRAM IS LICENSED FREE OF CHARGE, the source code from the same place counts as distribution of the source code, even though third parties are not compelled to copy the THERE IS NO WARRANTY FOR THE PROGRAM, TO THE EXTENT source along with the object code.
- Page 115 preamble and how to view a copy of this License. If the interface presents a list of user commands or options, such as a menu, a prominent item in the list meets this criterion. The GNU General Public License is a free, copyleft license for software and other kinds of works.
- Page 116 5. Conveying modified Source versions. substantial commercial, industrial or non-consumer uses, unless such uses represent the only significant mode of use of the product. You may convey a work based on the Program, or the modifications to produce it from the Program, in the form of source code under the “Installation Information”...
