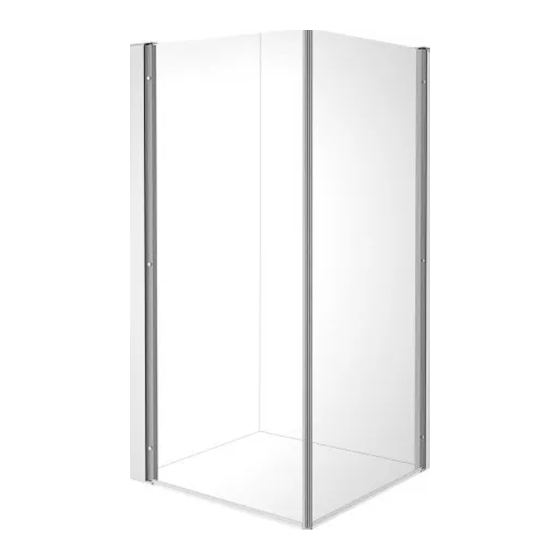

Manuels Connexes pour DURAVIT OpenSpace B 770010000000000
Sommaire des Matières pour DURAVIT OpenSpace B 770010000000000
- Page 1 Leben im Bad Living bathrooms OpenSpace B Montageanleitung Duschabtrennung Mounting instructions Shower screen Notice de montage Paroi de douche Montagehandleiding Douche-afscheiding Instrucciones de montaje Mampara de ducha Istruzioni di montaggio Box doccia Instruções de montagem Separador de duche Monteringsvejledning Bruseafskærmning Asennusohje Suihkuseinä...
- Page 2 # 770008 00 0 XX 0000 # 770009 00 0 XX 0000 # 770010 00 0 XX 0000 # 770012 00 0 XX 0000 DA_M_OpenSpace B/15.08.2...
- Page 3 Wichtige Hinweise Important information Remarques importantes Belangrijke aanwijzingen Información importante Indicazioni importanti Indicações importantes Vigtige henvisninger Tärkeä ohje Viktig informasjon Viktig information Olulised nõuanded Ważne informacje Важные замечания Důležité pokyny Dôležité upozornenia Fontos tudnivalók Važne napomene Indicaţii importante Pomembni napotki Важни...
- Page 4 Montagehinweise Diese Montageanleitung ist Bestandteil der Duravit Vor der Montage Vorinstallationsdatenblätter beachten. Duschabtrennung und ist vor der Montage sorgfältig zu Diese stehen im Internet unter www.duravit.com zum lesen. Download bereit. Erklärung der Signalwörter und Symbole Duschabtrennung mit Armatur rechts montieren (grafik 1) >...
- Page 5 Important information Mounting instructions information Mounting instructions These mounting instructions come as part of the Duravit Please read pre-installation information sheets prior to shower screen and should be read carefully prior to the installation. These are available to download on the installation.
- Page 6 Cette notice de montage fait partie de la paroi de douche Avant le montage, lire les notices techniques de Duravit et doit être lue soigneusement avant le montage. préinstallation. Celles-ci peuvent être téléchargées sur Internet via le site www.duravit.com.
- Page 7 Belangrijke aanwijzingen Betreffende deze montagehandleiding Montage-instructies Deze montagehandleiding is een onderdeel van de Duravit- Neem vóór de montage de voorinstallatiegegevensbladen douchewand en moet vóór de montage zorgvuldig worden in acht. Deze kunnen worden gedownload op doorgelezen. www.duravit.com. Uitleg van de signaalwoorden en symbolen Douche-afscheiding met armatuur rechts monteren (afb.
- Page 8 Indicaciones de montaje Estas instrucciones de montaje acompañan a la mampara Antes de llevar a cabo el montaje, hay que tener en cuenta de ducha Duravit y es necesario leerlas cuidadosamente las fichas de preinstalación. Pueden descargarse en www. antes del montaje.
- Page 9 Indicazioni per l'installazione Le presenti istruzioni di montaggio sono parte integrante Prima di eseguire il montaggio osservare le schede del box doccia Duravit e devono essere lette con attenzione tecniche di preinstallazione. Tali schede sono scaricabili da prima del montaggio del prodotto.
- Page 10 Instruções de montagem Estas instruções de montagem são parte integrante do Antes da montagem devem ser observadas as fichas de separador de duche Duravit e devem ser lidas com atenção dados para pré-instalação. Estas encontram-se na internet, antes da montagem.
- Page 11 Vigtige henvisninger om monteringsvejledningen Monteringsanvisninger Denne monteringsvejledning hører med til Duravit Følg forinstallationsdatabladene, før montering finder sted. bruseafskærmningen og skal læses omhyggeligt igennem Disse kan downloades fra internettet under før monteringen. www.duravit.com. Forklaring af signalordene og symbolerne Bruseafskærmning med armaturet monteret til højre (grafik 1)
- Page 12 Asennusohje Asennusohjeet Tämä asennusohje on osa Duravit-suihkuseinää ja se on Huomioi asennustietolehdet ennen asennusta. Ne voidaan luettava huolellisesti ennen asennusta. ladata internetissä osoitteesta www.duravit.com. Merkkisanojen ja symbolien selitys Suihkuseinän asentaminen hana oikealla (kuva 1) > Kun asennetaan suihkuseinää hanan ollessa ILMoItUS! Aineellisten vahinkojen välttäminen...
- Page 13 Monteringstips Denne monteringsanvisningen hører med til Duravit Før montering, følg forinstallasjons-databladene. Disse kan dusjskillevegg og skal leses grundig før montering. du laste ned på Internett på www.duravit.com. Forklaring av signalord og symbol Dusjskillevegg med høyremontert armatur (grafikk 1) > Ved montering av dusjskillevegg med VARSEL! For å...
- Page 14 Monteringsanvisningen utgör en del av Duravit- Läs noga igenom databladen om förinstallation före duschväggen. Läs noga igenom den före monteringen. montering. Gå in på www.duravit.com för att ladda ner dem. Förklaring till signalord och symboler Montera duschvägg med armatur till höger (bild 1) MEDDELANDE! För att undvika sakskador...
- Page 15 Paigaldusjuhised Käesolev paigaldusjuhend käib Duraviti duši vaheseina Lugege enne paigaldamist läbi eelpaigalduse andmelehed. kohta ja tuleb enne paigaldamist hoolikalt läbi lugeda. Need saate alla laadida veebilehelt www.duravit.com. Märksõnade ja sümbolite seletus Armatuuriga duši vaheseina paigaldamine paremale (joonis 1) > Armatuuriga duši vaheseina paigaldamisel tEAtE! Materiaalse kahju vältimiseks...
- Page 16 Wskazówki montażowe Niniejsza instrukcja montażu jest dostarczana z kabiną Przed montażem zapoznać się ze specyfikacjami prysznicową firmy Duravit i przed rozpoczęciem montażu instalacyjnymi. Są one dostępne do pobrania w Internecie należy dokładnie zapoznać się z jej treścią. na stronie www.duravit.com. objaśnienie haseł i symboli Montaż...
- Page 17 Информация об Инструкции по монтажу Указания по монтажу Данная инструкция по монтажу прилагается к душевой Перед началом установки изучите рекомендации до перегородке производителя Duravit, и перед установкой выполнения монтажных работ. Они доступны для ее необходимо внимательно прочитать. скачивания на сайте www.duravit.com.
- Page 18 Pokyny k montáži Tento montážní návod je součástí dodávky sprchové zástěny Před montáží je nutná znalost předinstalačních listů Duravit, před montáží je nutné jeho pečlivé přečtení. technických údajů. Tyto listy jsou ke stažení na internetu, na www.duravit.com. Vysvětlení výstražných pokynů a symbolů...
- Page 19 K návodu na montáž Montážne pokyny Tento návod na montáž je súčasťou sprchovej zásteny Pred montážou si prečítajte technické listy predinštalácie. Duravit. Pred montážou si ho starostlivo prečítajte. Sú dostupné na stiahnutie na internetovej stránke www.duravit.com. Vysvetlenie signálnych slov a symbolov Sprchovú zástenu s armatúrou namontujte vpravo (obrázok 1)
- Page 20 Fontos útmutatások A szerelési útmutatóval kapcsolatban Szerelési útmutató Ez a szerelési útmutató a Duravit zuhanyelválasztó része, A szerelés előtt vegye figyelembe a szerelést előkészítő és a szerelés előtt gondosan el kell olvasni. adatlapokat. Ezeket letöltheti az internetről, a www.duravit.com weboldalról.
- Page 21 Važne napomene o uputama za montažu Napomene za montažu Ove su upute za montažu sastavni dio Duravit pregrade za Prije montaže obratite pozornost na podatkovne listove za tuš i treba ih prije montaže pažljivo pročitati. prethodno postavljanje. Oni se mogu preuzeti na web-stranici www.duravit.com.
- Page 22 Indicații de montaj Aceste instrucţiuni de montaj sunt parte componentă a Înainte de montaj, citiți fișele tehnice de preinstalare. cabinei de duş Duravit şi trebuie citite cu atenţie înainte de Acestea pot fi descărcate pe Internet de la adresa montaj.
- Page 23 Napotki za montažo Ta navodila za montažo so sestavni del ločilne stene za Pred montažo si oglejte tehnične liste za predinštalacijo. prhanje Duravit in jih morate pred montažo pozorno Le-te si lahko prenesete s spletnega mesta prebrati. www.duravit.com.
- Page 24 Указания за монтаж Това ръководство за монтаж е неделима част от душ Преди монтажа се консултирайте с техническата паравана на Duravit и трябва внимателно да се прочете документация за предварителна инсталация. Можете да преди монтажа. я свалите от сайта www.duravit.com.
- Page 25 Svarīgi norādījumi Par montāžas instrukciju Montāžas norādījumi Šī montāžas instrukcija ir Duravit dušas sienas sastāvdaļa, Pirms montāžas ievērojiet pirminstalēšanas datu lapas. Tās un pirms montāžas tā ir rūpīgi jāizlasa. ir pieejamas lejupielādei tīmekļa vietnē www.duravit.com. Signālvārdu un simbolu skaidrojums Dušas sienas montāža, ja armatūra ir labajā pusē...
- Page 26 Svarbūs nurodymai Apie montavimo instrukciją Montavimo nurodymai Ši montavimo instrukcija yra Duravit dušo sienelės Prieš pradėdami montuoti atlikite pirminės instaliacijos sudedamoji dalis, todėl prieš pradedant montuoti ją būtina duomenų lapuose pateiktus nurodymus. Juos galite atidžiai perskaityti. parsisiųsti iš interneto tinklalapio www.duravit.com.
- Page 27 Önemli bilgiler Montaj kılavuzuyla ilgili Montaj bilgileri Bu montaj kılavuzu Duravit duş bölmesinin bir parçasıdır Montajdan önce ön montaj veri formlarına dikkat ediniz. ve montajdan önce titizlikle okunmalıdır. Bunları internetten www.duravit.com adresinden yükleyebilirsiniz. Sinyal kelimelerinin ve sembollerin açıklaması Bataryası sağda olan duş bölmesinin montajı...
- Page 28 重要说明 关于安装说明书 安装提示 本安装说明书是 Duravit 淋浴房的组成部分，安装前须认 安装前请注意查看装前数据表。数据表可从 www.duravit.com 下载。 真阅读。 信息词及符号的解释 将淋浴房隔板和龙头安装到右侧（图 1） > 右侧安装淋浴房隔板和龙头时，按照与图示相反的 公告! 避免发生物品损失 安装步骤操作。 测量间距并注意公差补偿（图 3） 请参阅本章中的安装说明 > 测量间距时需注意图示比例。 > 为了实现无问题安装，请注意墙壁的零点。 > 调节橡胶密封带的高度时，请使用垫片。 要求视检（比如检查划痕） 请参阅安装区域（图 II） 持续时间说明（比如 10 分钟） > 请按照图示比例注意龙头的安装区域，请参见灰色 区域。 目标群及资质 只能由经过培训的卫生系统安装工进行安装。 公告! 当地供能供水企业的安装规则及相关的国家标准，必须无条...
- Page 29 주의 사항 설치 설명서 사용 지침 설치 시 주의 사항 이 설치 설명서는 Duravit 샤워실 칸막이에 관한 것이며, 설치 전에 사전 설치에 대한 데이터 시트를 참조하십시오. 설치 전에 주의해서 읽으시기 바랍니다. 이러한 데이터 시트는 인터넷 사이트 www.duravit.com 에서 다운로드할 수 있습니다.
- Page 30 重要注意事項 設置説明書について 取り付け時の注意 本設置説明書は Duravit 社製シャワーパーティションの付 設置する前に、仮設置データシートをご確認ください。こ 属物であり、設置する前によくお読みいただく必要があり れらのデータシートは、インターネットで ます。 www.duravit.com からダウンロードすることができます。 用語と記号の説明 右水栓部付きシャワーパーティションを取り付ける (図 1) > 右水栓部付きシャワーパーティションを取り付け 注意！ 物的損害を避けるため る際は、設置作業の図を左右反転させて使用する 必要があります。 この章の設置に関する注意事項を参照 距離を測定し、許容差調整を確認する (図 3) > 距離を測定する際は、寸法図を確認してくださ い。 視認の要求 (引っかき傷など) > 壁面の基準点に注意し、適切な設置を行います。 > 側面の高さを調整するのにワッシャーを使用しま す。 時間の指定 (10 分など) 対象者および資格...
- Page 31 حول دليل التركيب يجب م ر اعاة ورقة إرشادات التركيب األولي. ويمكن تنزيل هذه الورقة من على ، ويجب ق ر اءتهDuravit يعد دليل التركيب هذا جز ء ًا ال يتج ز أ من حاجز دش .www.duravit.com موقع اإلنترنت .بعناية قبل البدء في التركيب...
- Page 32 # 770008 00 0 X0 0000 # 770008 00 0 X1 0000 # 770009 00 0 X0 0000 # 770009 00 0 X1 0000 # 770010 00 0 X0 0000 # 770010 00 0 X1 0000 # 770012 00 0 X0 0000 # 770012 00 0 X1 0000 DA_M_OpenSpace B/15.08.2...
- Page 33 70008 00 0 X1 0000 70008 00 0 X0 0000 # 770008 00 0 X0 0000 # 770008 00 0 X1 0000 70009 00 0 X0 0000 70009 00 0 X1 0000 # 770009 00 0 X0 0000 # 770009 00 0 X1 0000 DA_M_OpenSpace B/15.08.2...
- Page 34 70010 00 0 X1 0000 70010 00 0 X0 0000 # 770010 00 0 X0 0000 # 770010 00 0 X1 0000 70012 00 0 X1 0000 70012 00 0 X0 0000 # 770012 00 0 X0 0000 # 770012 00 0 X1 0000 DA_M_OpenSpace B/15.08.2...
- Page 35 ø 8mm 3x 8x60 ø 8mm 3x 8x60 3x 4,8x60 DA_M_OpenSpace B/15.08.2...
- Page 36 3x 4,8x60 5 / 7 2x M6x10 3x 3,5x32 2x M6x10 DA_M_OpenSpace B/15.08.2...
- Page 37 5 / 8 3x 3,5x32 DA_M_OpenSpace B/15.08.2...
- Page 38 ≥ 125 ø 8mm 2x 6x40 2x 4,5x50 DA_M_OpenSpace B/15.08.2...
- Page 40 Duravit AG Werderstr. 36 78132 Hornberg Germany Phone +49 78 33 70 0 +49 78 33 70 289 info@duravit.de www.duravit.de...
