INSTRUCTIONS
D'INSTALLATION
Concessionnaire Honda : veuillez remettre un exemplaire de ces instructions au client.

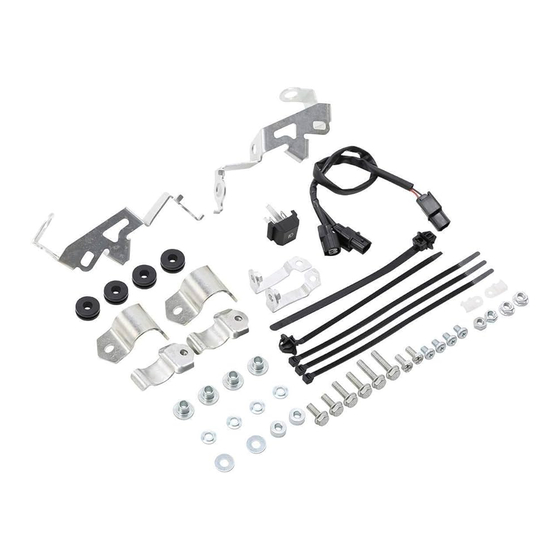

LISTE DES PIECES
(4)
(9)
(8)
(7)
(19)
(18)
(17)
(1)
© 2021 Honda Motor Co., Ltd. - Tous droits réservés.
FIXATION DU FEU
ANTIBROUILLARD
AVANT A LED
REF. 08V70-MKC-A00
(5)
(6)
(23)
(12)
(3)
(16)
(2)
(13)
(22)
(25)
(24)
(20)
(21)
Accessoire
N°
(1)
(2)
(3)
(4)
(11)
(10)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(14)
(15)
(16)
(17)
(15)
(18)
(19)
(20)
(21)
(22)
(23)
(24)
(25)
FEU ANTIBROUILLARD AVANT A LED
Vendu séparément
N°
(1)
(2)
1 sur 11
Application
GL1800BD
Description
Lien vers les instructions d'installation
Sous-faisceau (inutilisé)
Patte de feu antibrouillard
Support droit
Support gauche
Collier à bride (large)
Passe-fil
Boulon à collerette SH 6 mm (long)
Boulon à collerette SH 6 mm (moyen)
Vis 6 mm
Rondelle
Collier à bride (petit)
Boulon à collerette SH 6 mm (court)
Collier
Ecrou 6 mm
Vis avec rondelle 6 mm
Contacteur de feu antibrouillard
Fixation pour flexible A
Fixation pour flexible B
Serre-fils (court) (inutilisé)
Serre-fils (long)
Clip de support (inutilisé)
Ecrou à collerette 6 mm
Clip
Mousse
(1)
Description
Feu antibrouillard avant à LED
Lien vers les instructions d'installation
Nº de publication
MII
Date de publication
Février 2021
Qté
1
1
2
1
1
4
4
2
2
4
4
4
2
2
2
2
1
2
2
3
2
2
2
2
2
(2)
Qté
2
1
72MKC250
