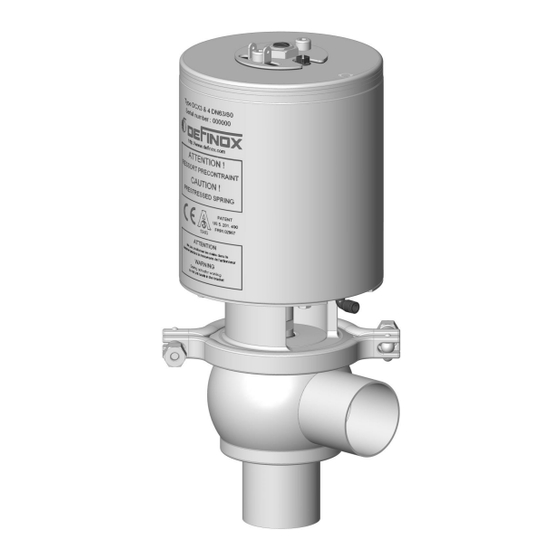

Definox DCX3 Notice De Maintenance
Vanne a clapet soupape reglable mecanique
Masquer les pouces
Voir aussi pour DCX3:
- Notice d'installation (42 pages) ,
- Notice de maintenance (33 pages) ,
- Mode d'emploi (3 pages)
Manuels Connexes pour Definox DCX3
Sommaire des Matières pour Definox DCX3
- Page 1 NOTICE DE MAINTENANCE VANNE A CLAPET DCX3 SOUPAPE REGLABLE MECANIQUE www.definox.com NM-238 indice 12 Page 1/29 Avril 2024...
- Page 2 6.7 LISTE DES ACTIONNEURS VANNE A CLAPET DCX SOUPAPE REGLABLE MECANIQUE 6.8 LISTE DES CONFIGURATIONS DE TARAGE (37) 6.9 LISTE DES PIECES DETACHEES DCX3 DN63-104 SOUPAPE REGLABLE MECANIQUE 6.10 DETAILS DES POCHETTES DE JOINTS DES VANNES DCX3 SOUPAPE REGLABLE MECANIQUE 6.11 Référence des graisses NM-238...
- Page 3 NOTICE DE MAINTENANCE 1 GESTION DES EVOLUTIONS MODIFICATIONS INDICE DATE PAGES VISA Evolution actionneur. Mars 2012 T PICOT Ajout rondelle rep :38. Juin 2012 15/19 T PICOT Ajout liste des configurations de tarage Septembre 2013 G. BEGAUD Ajout dispositifs de sécurité Octobre 2015 G.
- Page 4 NOTICE DE MAINTENANCE 2 SECURITE INFORMATIONS IMPORTANTES Toujours lire la notice de maintenance avant d’intervenir sur la vanne Le non-respect des instructions peut entraîner des blessures corporelles graves, voire mortelles. DANGER ! Situation pouvant entraîner des blessures corporelles légères ou l’endommagement du matériel.
- Page 5 NOTICE DE MAINTENANCE : Vanne à clapet DCX3 soupape réglable mécanique 3 INTRODUCTION Le démontage d’une vanne à clapet DCX3 ou DCX4, se décompose en 2 étapes distinctes : LE DEMONTAGE DE LA VANNE (extraire du corps, actionneur et sectionnement) Cette opération permet d’accéder aux joints de sectionnement (Changement des joints,...
- Page 6 Dispositifs de sécurité Pour la maintenance des actionneurs NF et NO, nous vous proposons sur demande des kits de maintenance empêchant la manœuvre involontaire du clapet lorsque l’actionneur est alimenté en air. DCX3/4 NF (tige sortie) SOLUTIONS RISQUES DANGER !
- Page 7 NOTICE DE MAINTENANCE 4 DEMONTAGE DE LA VANNE Avant tout, si la vanne est équipée d’un boîtier de signalisation, il peut être nécessaire, pour le démontage, de désolidariser de l'actionneur l’ensemble de signalisation. DEMONTAGE DU BLOC DE SIGNALISATION Démontage sans déconnexion ATTENTION : Avant toute intervention sur le bloc, il est impératif de s’assurer que l’alimentation pneumatique est fermée et le circuit purgé.
- Page 8 Démonter le collier clamp [07]. • Couper l’air de l’actionneur [155]. • Sortir l’ensemble actionneur [155] du corps DCX3 [01]. DEMONTAGE DU SECTIONNEMENT DCX3 • Dévisser le clapet [02] à l'aide des deux plats de manœuvre se trouvant sur le clapet et sur la tige de l'actionneur [155] puis retirer la plaque porte-joints [22].
- Page 9 NOTICE DE MAINTENANCE DEMONTAGE DE L'ACTIONNEUR 4.4.1 Démontage des accessoires Démonter le raccord d'air [13], les bouchons plastiques [20] [35], les vis [28] [14], et la rondelle de blocage [27] ainsi que la tôle de maintien [15]. NM-238 indice 12 Page 9/29 Avril 2024...
- Page 10 NOTICE DE MAINTENANCE 4.4.2 Démontage des pièces internes de l'actionneur ATTENTION : Cette opération est dangereuse si l'outillage n'est pas adapté. Nous vous conseillons l'utilisation d'une presse hydraulique ou d'un outillage suivant le schéma ci- dessous (Tenir compte dans la réalisation de l'outillage, d'une course de détente du DANGER ! ressort de 100 mm) L'actionneur étant posé...
- Page 11 NOTICE DE MAINTENANCE 5 CHANGEMENT DES JOINTS ET REMONTAGE INTRODUCTION Les composants de nos vannes sont répertoriés et repérés dans cette notice. Vous y trouverez les renseignements nécessaires à la commande de vos pièces de rechange. MONTAGE DE L’ACTIONNEUR Cette opération s'effectue à l'inverse du démontage. Il est cependant nécessaire de tenir compte des remarques suivantes : •...
- Page 12 NOTICE DE MAINTENANCE CHANGEMENT DU JOINT PFA Changement du joint PFA [08], suivre les conseils ci-dessous : • Sectionner le joint détérioré à l'aide d'un cutter en prenant soin de ne pas marquer la surface d'appui du clapet [02] (Protéger la surface inox avec l'extrémité d'un réglet ou une chute de plastique), •...
- Page 13 CHANGEMENT DU JOINT DE CLAPET ELASTOMERE Changement du joint de clapet élastomère [09], suivre les conseils ci-dessous : • Sauf spécification contraire à la commande, les vannes DCX3 sont équipées de joints toriques EPDM pour les joints de process. •...
- Page 14 NOTICE DE MAINTENANCE REMONTAGE DE LA VANNE Cette opération s'effectue à l'inverse du démontage. Il convient de suivre les conseils suivants : Nous conseillons l'utilisation d'une colle frein filet moyen pour le blocage du • clapet lors du remontage sur l'actionneur, ainsi que le resserrage du clapet des vannes à...
- Page 15 NOTICE DE MAINTENANCE MONTAGE DU BOITIER SORIO Si la vanne est équipée du boitier Sorio, il faudra monter la plaque de verrouillage [39] pour verrouiller au tarage voulu. • Visser ou dévisser l’écrou pour mettre au tarage voulu. Plaque de verrouillage Marquage Ecrou de tarage...
- Page 16 NOTICE DE MAINTENANCE 6 PIECES DETACHEES ACTIONNEUR DCX3 SOUPAPE REGLABLE MECANIQUE DN 25-80 Famille kit joints : NM-238 indice 12 Page 16/29 Avril 2024...
- Page 17 NOTICE DE MAINTENANCE ACTIONNEUR DCX3 SOUPAPE REGLABLE MECANIQUE DN104 Famille kit joints : NM-238 indice 12 Page 17/29 Avril 2024...
- Page 18 NOTICE DE MAINTENANCE VANNE DCX3 PFA SOUPAPE REGLABLE MECANIQUE Famille kit joints (complet) : Famille kit joints (Sans joint PFA) : (Selon nuance matière) NM-238 indice 12 Page 18/29 Avril 2024...
- Page 19 NOTICE DE MAINTENANCE VANNE DCX3 ELASTOMERE SOUPAPE REGLABLE MECANIQUE Famille kit joints : (Selon nuance matière) NM-238 indice 12 Page 19/29 Avril 2024...
- Page 20 NOTICE DE MAINTENANCE LISTE DES PIECES DETACHEES DCX3 DN25-51 SOUPAPE REGLABLE MECANIQUE DN1’’ DN1’’1/2 DN2’’ DN25 DN25 DN32 DN38 DN40 DN51 DN50 Désignation 01 Corps DCX3 Suivant configuration des corps 02 Clapet DCX3 PFA standard 7005634 7005580 7005509 03 Plaque clapet élastomère...
- Page 21 NOTICE DE MAINTENANCE LISTE DES PIECES DETACHEES DCX3 DN63-104 SOUPAPE REGLABLE MECANIQUE DN2’’1/2 DN4’’ DN63 DN65 DN76 DN80 DN80 DN104 DN3’’ US Désignation ACT. 01 Corps DCX3 Suivant configuration des corps 02 Clapet DCX3 PFA standard 7005651 7005667 7005601 7301953...
- Page 22 NOTICE DE MAINTENANCE LISTE DES CONFIGURATIONS DE TARAGE (37) SMS 25 SMS 38 SMS 51 SMS 63 SMS 76 SMS 104 DIN 25 DIN 40 DIN 50 DIN 65 DIN 80 DIN 100 US 1’’ US 2’’ US 3” US 4’’ US 1''1/2 US 2'' 1/2 Tarage...
- Page 23 NOTICE DE MAINTENANCE LISTE DES PIECES DETACHEES DCX3 DN63-104 SOUPAPE REGLABLE MECANIQUE DN80 DESIGNATION 25-40 50-51 63-76 .104 100-104 Kit joints actionneur DCX3 soupape réglable 7071214 7071215 7071216 7071217 PFA/EPDM Complet Kit joints DCX3 standard ( 7070608 7070609 7070610 7070998...
- Page 24 NOTICE DE MAINTENANCE DETAILS DES POCHETTES DE JOINTS DES VANNES DCX3 SOUPAPE REGLABLE 6.10 MECANIQUE Kits pochettes de joints NBR d'actionneur DCX3 soupape réglable mécanique DN25-38 SMS DN51 SMS DN63-76 SMS Diamètre DN80 DN80 ACT.104- DN25-40 DIN DN50 DIN DN65 DIN 104 SMS 100 DIN DN1’’-1’’1-2 US...
- Page 25 NOTICE DE MAINTENANCE Kits pochettes de joints PFA/EPDM de vanne DCX3 standard (Complet) DN25-38 SMS DN51 SMS DN63-76 SMS Diamètre DN80 104 SMS DN25-40 DIN DN50 DIN DN65 DIN DN80 DIN ACT.104 100 DIN DN1’’-1’’1-2 US DN2’’ US DN3’’ US DN4’’...
- Page 26 NOTICE DE MAINTENANCE Kits pochettes de joints EPDM de vanne DCX3 standard (Sans joint PFA) DN25-38 SMS DN51 SMS DN63-76 SMS Diamètre DN80 DN80 104 SMS DN25-40 DIN DN50 DIN DN65 DIN ACT.104 100 DIN DN1’’-1’’1-2 US DN2’’ US DN3’’ US DN4’’...
- Page 27 NOTICE DE MAINTENANCE Kits pochettes de joints EPDM de vanne DCX3 clapet élastomère DN25-38 SMS DN51 SMS DN63-76 SMS Diamètre DN80 104 SMS DN25-40 DIN DN50 DIN DN65 DIN DN80 DIN DN125 DIN DN150 DIN ACT.104 100 DIN DN1’’-1’’1-2 US DN2’’...
- Page 28 NOTICE DE MAINTENANCE Référence des graisses 6.11 Ref. Désignation Cartouche de graisse 400 g Graisse pour les joints d’actionneur 7010662 (4025 H1 QUINPLEX) Cartouche de graisse 500 g Graisse pour les joints de vanne 7030668 (Kluber Paraliq GTE 703, NFS H1, FDA 21 CRF § 178.3570) NM-238 indice 12 Page 28/29...
- Page 29 New Berlin – WISCONSIN 53151 – USA Tel : (1) 262 797 5730 - Fax : (1) 262 797 5735 CHINA DEFINOX Beijing Stainless Steel Equipment Ltd No 18 Anningzhuang East Road – HAIDIAN District BEIJING 100085 – CHINA Tel : (86) 10.6293.4909 - Fax : (86) 10.6293-4835 Les caractéristiques techniques des produits de ce document sont données à...
