Definox DCX3 Notice D'installation

8) AUTOMATISATION DE LA VANNE
Ouverture Fermeture
- désactiver EV1 (fermeture vanne)
- activer EV2 (fermeture micro-vanne de fuite)
- tempo de 2 secondes - tempo de 5 secondes
- activer EV1 (ouverture vanne) - désactiver EV 2 (ouverture micro-vanne de fuite)
1 Témoin
fermée ouverte
EV1 EV1
EV2
9) STOCKAGE
Nous vous conseillons de stocker vos vannes le plus longtemps possible à l'abri de la pollution du chantier (poussières abrasives,
coups, produits acides ou chlorés, U.V,...) et si possible montées afin d'éviter des mélanges.
10) PIECES DE RECHANGE ET DEMONTAGE DE L'OPERATEUR
A votre demande, nous pouvons vous fournir les références des constituants de votre vanne. Vous pouvez également noter son
numéro d'identification.
Le démontage de l'opérateur est une opération simple mais délicate qui demande un outillage adapté et le suivi de la notice de
maintenance de la vanne.
Nous restons à votre disposition pour vous procurer cette notice ou effectuer les opérations de maintenance dans nos ateliers ou sur
site.
Nota : la vanne doit être hors service avant toute intervention et le démontage des éléments avec le ressort précontraint doit être
effectué suivant les instructions de la notice de maintenance.
Tous les utilisateurs de vannes DEFINOX doivent vérifier périodiquement (à périodicité fixée en fonction de l'utilisation et du
nettoyage appliqué) l'état de l'équipement installé, notamment concernant les pièces jouant un rôle de « sécurité »
11) CONFORMITE CEE
A-Toutes nos vannes sont conformes à la réglementation Européenne (CEE) dans les limites d'utilisations décrites en B.
Le marquage CE sur la vanne indique la conformité aux directives suivantes :
- 2014/30/UE "Compatibilité électromagnétique"
- 2014/68/UE "Equipements sous pression"
- 2014/35/UE "Basse Tension"
- 2006/42/CE "Machines"
B-Limites d'utilisation :
La pression d'utilisation doit être inférieure à 10 bars pour tous les produits.
(1)
Dans le cas des gaz dangereux le diamètre de la vanne (voie) doit être inférieur à 100mm.
Pour une utilisation en dehors de ces limites, veuillez consulter notre service technique
(1)
gaz dangereux : gaz du groupe 1 identifiés par une lettre que vous trouverez sur l'étiquette et sur la fiche sécurité du
produit :
E (pour gaz explosif), O (pour comburant), F+, F et R10 (inflammables), T+ et T (toxiques)
Pour plus de précision, vous reporter à la directive 1272/2008 "Etiquetage des produits dangereux".
Nettoyage chambre de fuite (OPTION)
- activer EV3 (ouverture micro-vanne de lavage)
- phase de lavage
- désactiver EV3 (fermeture micro-vanne de lavage)
2 Témoins
fermée
EV1 EV1
EV3 EV2 EV3
EV2
ouverte
EV2
DEFINOX SAS
3 Rue des Papetiers - Z.A.C. de Tabari 2
44190 Clisson - France
: +33 (0)2 28 03 98 50
: +33 (0)2 28 03 88 00
E-mail : info@definox.com
NOTICE D'INSTALLATION

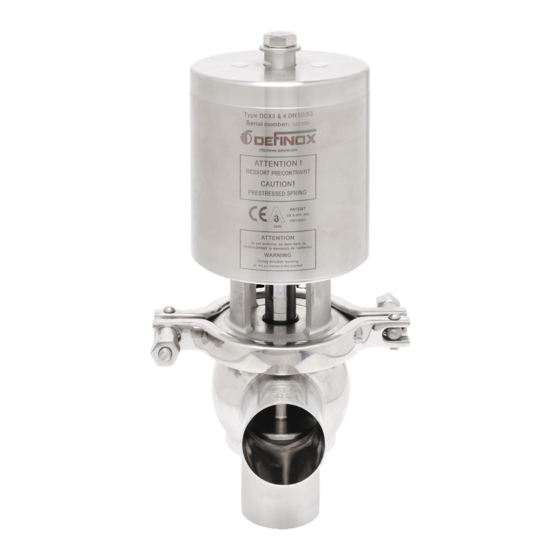

VANNE A CLAPET DCX3
NEOS
www.definox.com
NI-214 Indice 5 ⇒ Mars 2018
