MANUEL D'INSTALLATION DE LA THERMOPOMPE EMBALLÉE À DEUX COMPRESSEURS
Informations générales sur l'installation
Considérations de sécurité
AVERTISSEMENT : Avant d'effectuer toute opération
d'entretien ou de maintenance d'un système, coupez
l'alimentation principale de l'unité intérieure. S'il y
a lieu, éteignez l'interrupteur d'alimentation de la
chaufferette accessoire. La décharge électrique peut
provoquer des blessures.
L'installation et l'entretien des appareils de chauffage et de
climatisation peuvent être dangereux en raison de la pression
du système et des composants électriques. Seul un personnel
formé et qualifié est habilité à procéder à l'installation, à la
réparation ou à l'entretien des appareils de chauffage et
de climatisation. Le personnel non formé peut effectuer les
opérations d'entretien de base du nettoyage des bobines et
du nettoyage et du remplacement des filtres. Toutes les autres
opérations doivent être effectuées par du personnel d'entretien
qualifié. Lors d'une intervention sur un appareil de chauffage ou
de climatisation, veillez à respecter les précautions indiquées
dans la documentation, les étiquettes apposées sur l'appareil
et les autres mesures de sécurité éventuellement applicables.
Respectez tous les codes de sécurité. Portez des lunettes de
sécurité et des gants de travail. Utilisez un chiffon mouillé pour
toute opération de brasage et ayez un extincteur à disposition.
Déplacement et stockage
Déplacez les unités dans l'orientation normale « vers le haut ».
Les unités horizontales peuvent être déplacées et entreposées
conformément aux renseignements figurant sur l'emballage.
N'empilez plus de trois unités en hauteur totale. Les unités
verticales peuvent être entreposées l'une sur l'autre jusqu'à une
hauteur maximale de deux unités. Ne tentez pas de déplacer
les unités lorsqu'elles sont empilées. Lors de la réception du
matériel, tous les articles doivent être soigneusement vérifiés
par rapport au connaissement afin de s'assurer que toutes
les caisses et tous les cartons ont été reçus. Examinez les
unités pour déceler les dommages causés par l'expédition
et les retirer de l'emballage au besoin. Les unités en question
devraient également faire l'objet d'une inspection interne.
Si des dommages sont constatés, le transporteur doit
l'indiquer sur le bordereau de livraison.
Emplacement de l'unité
Placez l'appareil dans un endroit intérieur qui permet d'enlever
facilement le filtre et les panneaux d'accès. L'emplacement
doit avoir suffisamment d'espace pour que le personnel
d'entretien puisse effectuer l'entretien ou les réparations.
Prévoyez suffisamment d'espace pour faire des raccordements
d'eau, d'électricité et de conduits. Si l'appareil est situé dans
un espace confiné, comme un placard, des dispositions doivent
être prises pour que le retour d'air pénètre librement dans
l'espace au moyen d'une porte à volets, etc. Les vis de panneau
d'accès qui seraient difficiles à enlever après l'installation de
l'appareil doivent être enlevées avant de l'installer. Sur les
appareils horizontaux, laissez suffisamment d'espace sous
l'appareil pour accueillir un siphon de condensat et ne pas
placer l'appareil au-dessus de la tuyauterie d'alimentation.
Lorsque les unités se trouvent dans des espaces non
climatisés, il faut prendre soin d'éviter d'endommager les
conduites d'eau gelées et d'empêcher une chaleur excessive
qui pourrait endommager les composants électriques.
Installation d'unités verticales
Avant de mettre l'appareil en place, retirez et jetez le boulon
de fixation du compresseur situé à l'avant du support de fixation
du compresseur.
Les unités verticales sont offertes avec une configuration
de retour d'air à gauche ou à droite. Les unités verticales de
refoulement d'air supérieures devraient être montées de niveau
sur un coussin absorbant les vibrations légèrement plus grand que
la base pour assurer l'isolation entre l'unité et le plancher. Il n'est
pas nécessaire d'ancrer l'appareil au plancher (voir ci-dessous).
Si l'accès au côté gauche de l'unité est limité après l'installation,
enlevez les deux vis de montage du côté gauche du boîtier
de commande avant de placer l'unité (laissez les deux vis de
montage avant intactes). Cela permettra d'enlever le boîtier de
commande avec seulement les deux vis de montage avant pour
un entretien ultérieur.

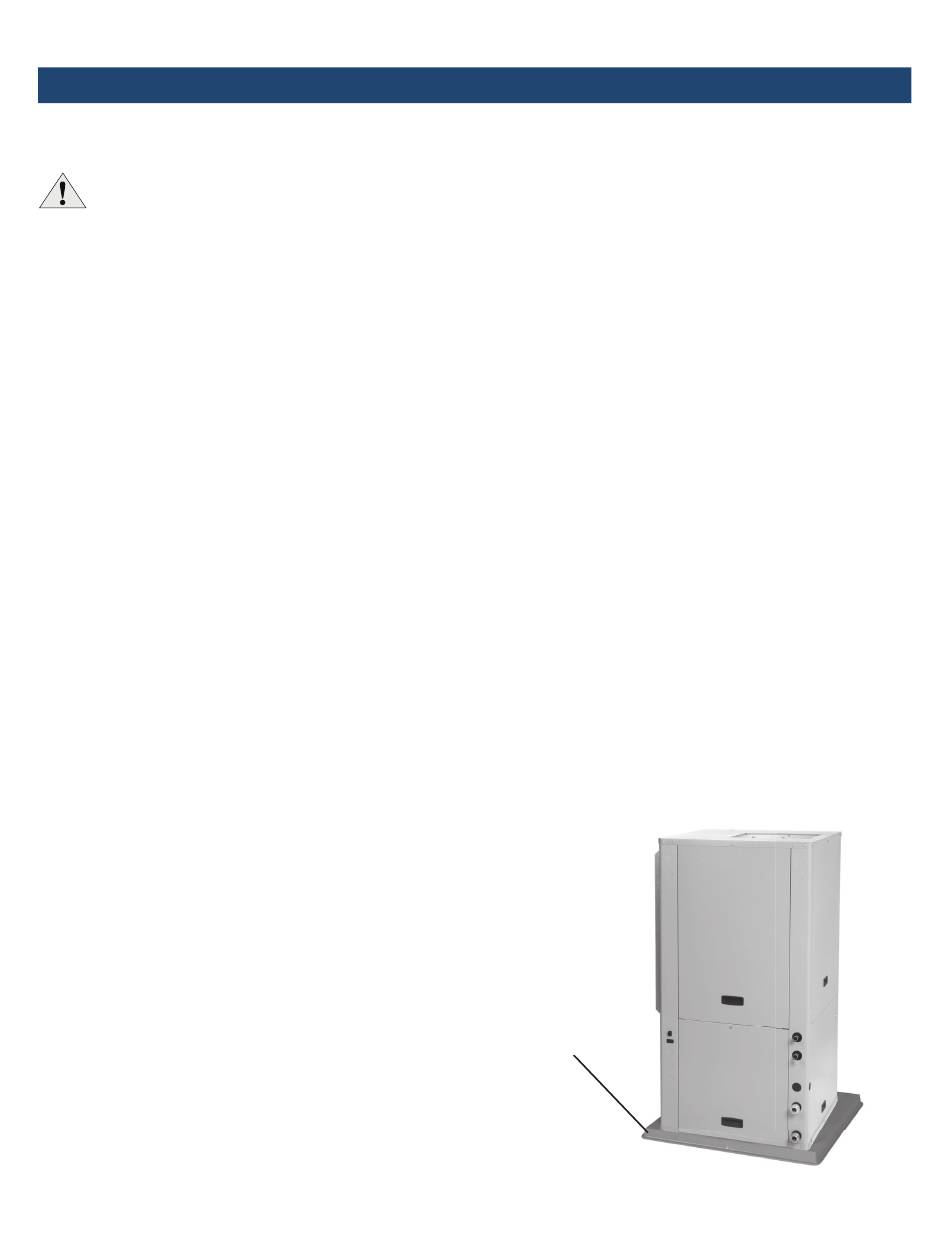

Figure 1 : Montage de l'unité verticale
Polystyrène
extrudé
de 5,1 cm (2 po)
8
