GÉNÉRALITÉS
Contrôler que les composants électriques choisis pour l'installation (interrupteur principal, relais magnétothermiques, section des câbles et
terminaux) soit adaptés à la puissance électrique du groupe installé et qu'ils tiennent compte de la charge maximale réalisable. Les
données relatives sont indiquées sur la plaque d'identification du groupe. Il est défendu d'entrer avec les câbles électriques dans le
groupe si cela n'est pas précisé dans ce manuel. Utiliser des câbles et conducteurs électriques de sections adaptées et conformes aux
réglementations en vigueur dans les différents pays. Eviter absolument de faire passer les câbles électriques en contact direct avec des
tuyauteries ou composants à l'intérieur du groupe.

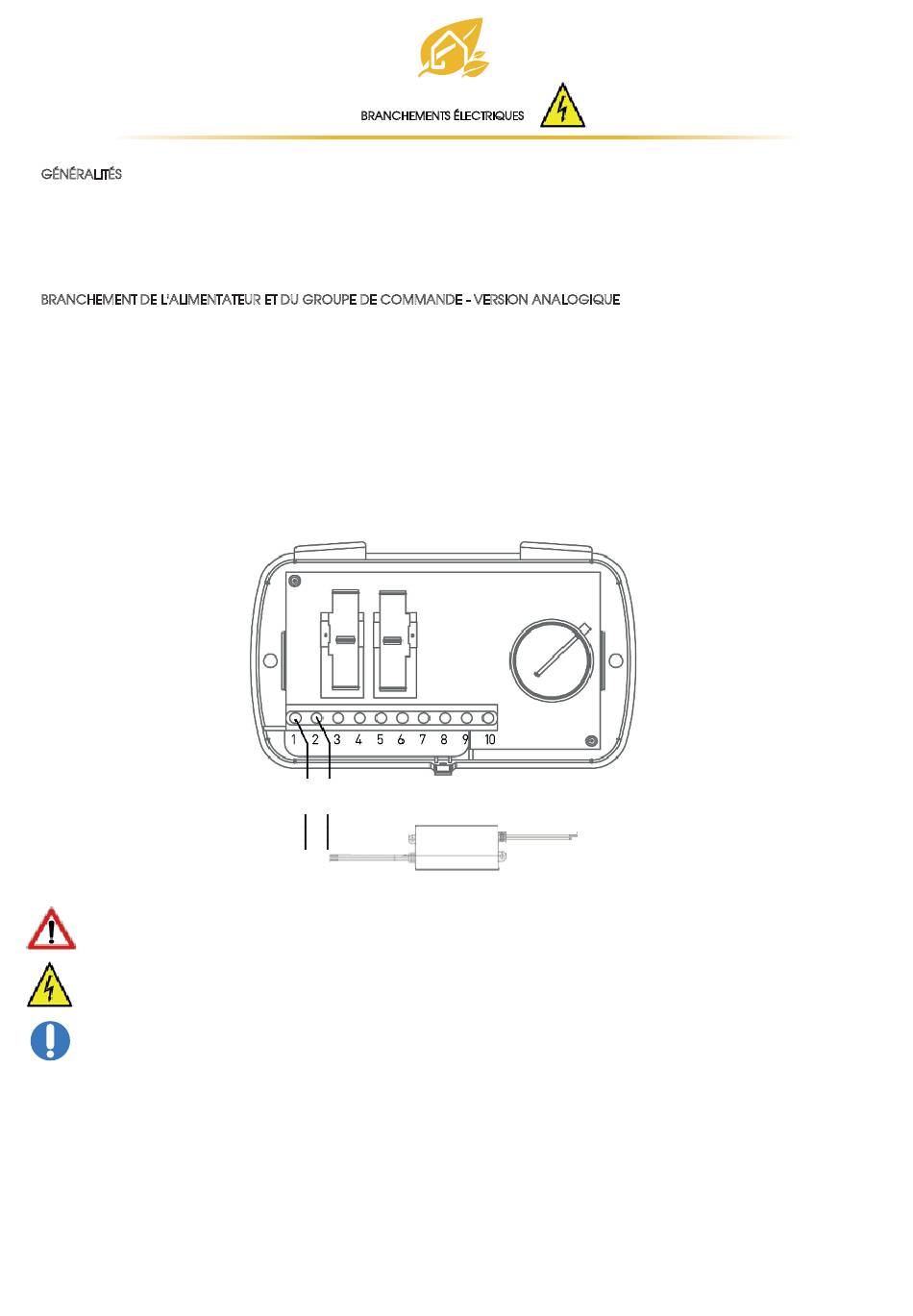

BRANCHEMENT DE L'ALIMENTATEUR ET DU GROUPE DE COMMANDE - VERSION ANALOGIQUE
Brancher l'alimentateur au réseau d'alimentation électrique en le connectant sur le côté AC IN.
- Fil Bleu (N)
- Fil Marron (L)
Brancher depuis l'alimentateur vers le groupe de commande les deux fils de la sortie de l'alimentateur à 12Vdc côté DC OUT. Respecter
la polarité.
- Fil Rouge (+)
- Fil Noir (-)
Le groupe de commande peut être positionné sur boîte 503 ou au mur et présente une vis de fixation dessous pour l'accès aux parties
internes.
Cette opération doit être effectuée UNIQUEMENT PAR UN PERSONNEL QUALIFIÉ
ATTENTION : avant d'effectuer une procédure quelconque sur le groupe, s'assurer qu'il n'y ait pas de tension.
EPI : équipements de protection individuelle
BRANCHEMENTS ÉLECTRIQUES
+
-
12vdc
9
230/1/50
