Manuel d'Instruction
Rails Rack pour Serveur Universel Profondeur Ajustable 19" Fixe 1U/ 2U/ 3U
UNIRAILS1U / UNIRAILS2U / UNIRAILS3U
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Contenu de l'Emballage
• 6 x Composants de Rails Latéraux Ajustables
• 3 x Renforts
• 1 x Gestionnaire de Câbles
• 22 x Vis à tête plate (16 pré-installées)
• 16 x Écrous (pré-installés)
• 1 x Clé
• 8/ 16/ 14 x Vis à Bois M5 (1U/ 2U/ 3U)
• 8/ 16/ 14 x Écrous à Cage M5 (1U/ 2U/ 3U)
Installation
1. Déterminez la profondeur de montage du rack/meuble.
2. Rassemblez les composants des deux rails latéraux. Chaque rail
latéral est composé de 3 pièces : deux rails d'extrémité avec les
supports de montage en rack et la partie plate du milieu avec les
découpes ajustables.
NOTE : Regardez attentivement les extrémités de Rails car il y a deux
ensembles différents. Le rebord le long du bord supérieur sera plus
grand sur un ensemble que sur l'autre. Les rails latéraux utilisent un
de chaque.

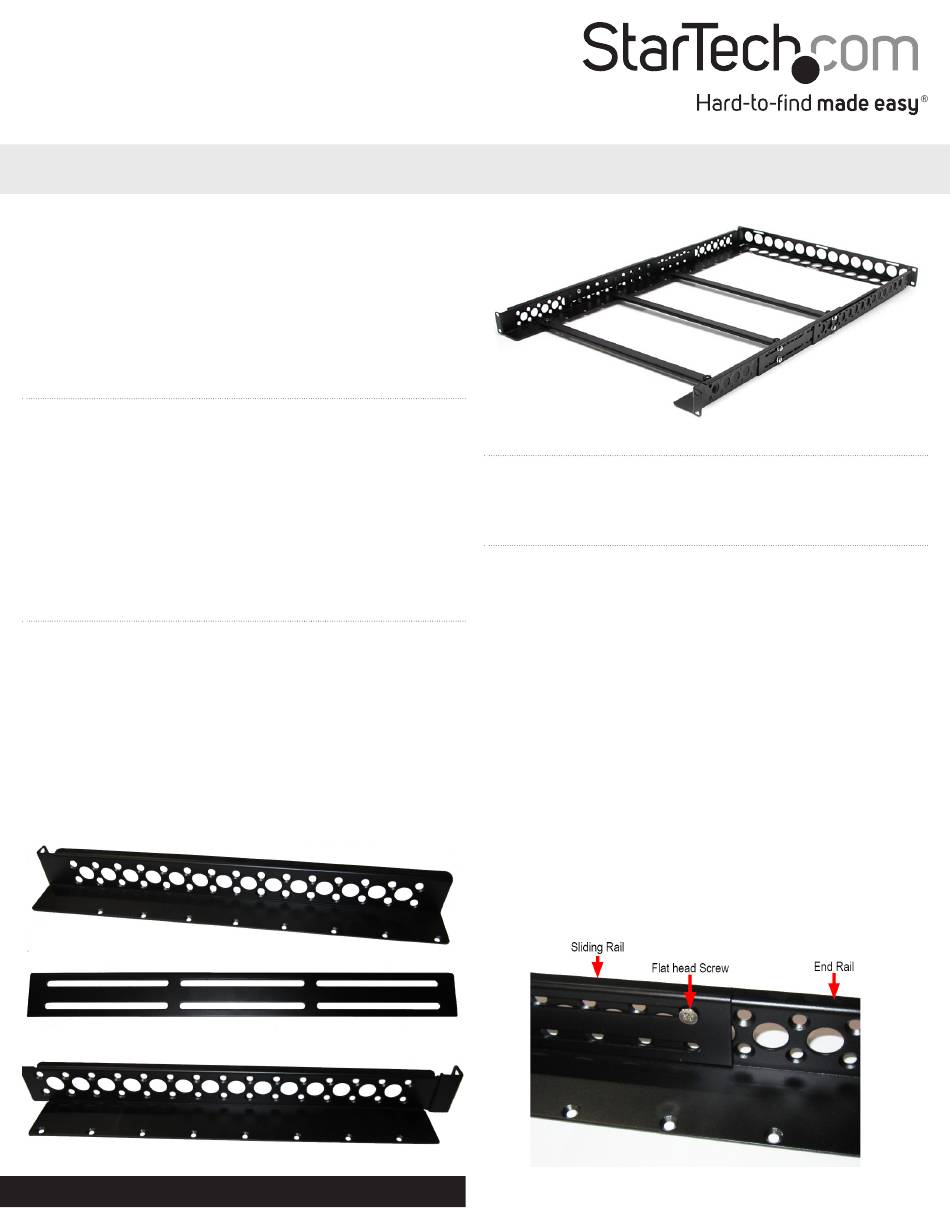

Extrémité Rail #1
Rail Glissant
Extrémité Rail #2
Pour les informations les plus récentes, veuillez visiter www.startech.com
Configuration Requise
• Rack large 19" Standard
• 1U/ 2U/ 3U d'espace rack
Outils Requis
• Tournevis Phillips
3. Disposez les deux rails d'extrémité bout à bout (support de
montage en rack aux extrémités opposées), puis placez le rail
glissant sur le dessus du plus petit rail d'extrémité (voir photo "Vue
Intérieure" pour référence). Placez l'autre rail d'extrémité au dessus
du rail glissant, de sorte qu'il soit pris en sandwich entre les deux
rails d'extrémité.
4. Ajustez la longueur des rails, de façon à ce que les supports de
montage en rack soient légèrement plus longs que la profondeur
de montage du rack.
5. Fixez le rail coulissant du milieu à chaque rail d'extrémité avec 4
vis et écrous pour chacun d'entre-eux (2 en haut et 2 en bas) avec
un tournevis et la clé fournie. La vis doit aller à l'intérieur du rail,
avec l'écrou à l'extérieur (en dessous du rebord).
Vue Intérieure
*Le produit actuel peut varier de la photos
Révision du Manuel: 07/04/2012
