Page 2
Date d’achat : __________________________________ Lieu d’achat : ___________________________________ Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d’autres sociétés sont utilisés ici à des fins d’identification uniquement et sont la propriété de leurs détenteurs respectifs.
Page 3
Informations concernant votre sécurité et votre confort Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit. Eteindre le produit avant tout nettoyage Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol.
Page 4
• Pour éviter d’endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante. • Ne jamais utiliser ce produit en faisant du sport, de l’exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les périphériques à...
Page 5
Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes : • Lorsque le cordon d’alimentation est endommagé, coupé ou effiloché • Si un liquide a été renversé dans le produit • Si le produit a été...
Page 6
Ce produit est capable d’afficher des images inversées pour une installation avec fixation au plafond. Utilisez uniquement le kit de montage au plafond Acer et assurez-vous qu’il est solidement installé. • Le projecteur doit être placé horizontalement, uniquement avec le mode de montage sur bureau ou au plafond et ses angles d'inclinaison ne doivent pas dépasser 6 degrés.
Page 7
Pour minimiser la pollution et assurer la meilleure protection de l’environnement, veuillez recycler. Pour plus d’informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), visitez http://www.acer-group.com/public/Sustainability/sustainability01.htm Avertissement concernant le Mercure Pour les projecteurs ou les produits électroniques contenant un moniteur ou un écran LCD/CRT :...
Page 8
viii Commencer par le début Avis d’Utilisation A faire : • Eteindre le produit avant tout nettoyage. • Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur. • Débrancher la fiche d’alimentation de la prise de courant si le produit ne doit pas être utilisé...
Page 9
Nettoyage de l’objectif • Avant de nettoyer l'objectif, assurez-vous d'éteindre correctement le projecteur et de débrancher le cordon d'alimentation pour permettre au projecteur de refroidir pendant au moins 30 minutes. • Utilisez une bouteille d'air comprimé pour enlever la poussière. •...
Page 10
Informations concernant votre sécurité et votre confort Commencer par le début viii Avis d’Utilisation viii Mise en Garde viii Nettoyage de l’objectif Présentation Caractéristiques du Produit Vue d’ensemble du paquet Vue générale du projecteur Vue Externe du Projecteur Panneau de commandes Disposition de la télécommande Commande MHL (Mobile High-Definition Link) Bien débuter...
Page 11
Langue Appendices Dépannage Tableau de Définition des DELs & Alertes Remplacement de la lampe (pour le personnel d'entretien uniquement) Installation au plafond Spécifications Modes de compatibilité Avis concernant les Réglementations et la Sécurité...
Page 12
Permet de projeter des contenus 3D grâce à la technologie DLP Link : Prise en charge Blu-Ray 3D • La technologie ColorBoost de Acer permet d’obtenir des couleurs réelles et naturelles, pour des images expressives et vivantes • Haute luminosité et facteur de contraste •...
Page 13
Vue d’ensemble du paquet Ce projecteur est livré avec tous les articles illustrés ci-dessous. Vérifiez que vous disposez de tous ces éléments. Contactez immédiatement votre fournisseur si l’un des articles est manquant. Projecteur Cordon d’alimentation Câble HDMI (option) Quick Start Guide Panduan ringkas Ghid de pornire rapidă...
Page 14
Remarque : Lorsque vous projetez un signal 4K2K/60Hz, utilisez un câble HDMI 4K2K/60Hz certifié Premium pouvant prendre en charge une bande passante de 18 Gbps. Faites confiance aux câbles porteurs de l'étiquette...
Page 15

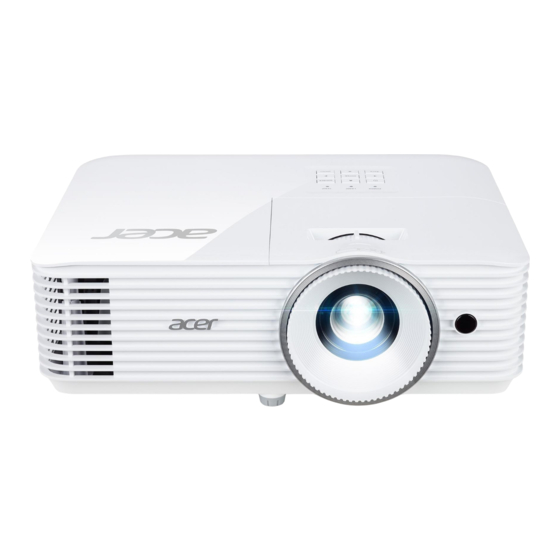

Vue générale du projecteur Vue Externe du Projecteur Côté Avant / Supérieur Description Description Couvercle de lampe Bague de réglage de la focale Sortie d’air Récepteur de la télécommande Panneau de commandes Objectif de projection Marche/Arrêt Protège-objectif Bague de réglage du Zoom Molettes de réglage d’inclinaison Entrée d’air...
Page 16
Côté arrière Description Description Prise d’alimentation Port de verrouillage Kensington™ Connecteur HDMI Connecteur d’entrée vidéo de composant vidéo Connecteur HDMI (MHL) Connecteur d’entrée audio Sortie 5 V CC (service) Connecteur de sortie audio Connecteur d’entrée de signal Connecteur RS232 analogique PC /HDTV/vidéo composante Remarque : Les fonctions varient selon la définition du modèle.
Page 17
Panneau de commandes Icône Fonction Description POWER Marche/Arrêt Voyant DEL d’alimentation LAMP LAMP DEL témoin de la lampe TEMP TEMP DEL témoin de la température Référez-vous à la description de la section Marche/Arrêt « Mise sous/hors tension du projecteur ». Quatre Touches de Utilisez pour choisir les éléments...
Page 18
Disposition de la télécommande Model No:T-2501 MC.JPQ11.003 Model No:J-25091 Model No:T-2502 MC.JQ011.004 MC.JPQ11.004 Model No:J-25021 Model No:J-25050 MC.JMV11.006 MC.JMV11.009 Icône Fonction Description Transmetteur Envoie des signaux au projecteur. Infrarouge Référez-vous à la section « Mise sous/hors tension du Marche/Arrêt projecteur ».
Page 19
Icône Fonction Description MUTE Permet d’activer/couper le son. RATIO Pour choisir le rapport d'aspect souhaité. Sélectionner / Confirmez votre sélection d’éléments. Entrer Lecture/Pause Appuyez sur pour démarrer / mettre en pause la lecture. Quatre Utilisez les boutons haut, bas, gauche et droite pour Touches de choisir les éléments ou effectuer les réglages pour votre Sélection...
Page 20
Icône Fonction Description Arrête momentanément la vidéo. Appuyez sur « HIDE » HIDE pour masquer l’image, appuyez de nouveau pour afficher l’image. Permet d’effectuer le zoom avant sur l’affichage du ZOOM AVANT projecteur. VIDEO Permet de choisir la source VIDEO COMPOSITE. ZOOM Permet d’effectuer le zoom arrière sur l’affichage du ARRIÈRE...
Page 21
Commande MHL (Mobile High-Definition Link) Mode de commande MHL Navigation Quitter com. MHL Mode suivant Mode de commande MHL Numérique Mode suivant Quitter com. MHL Mode de commande MHL Multimédia Mode suivant Quitter com. MHL Icône Fonction Description Appuyez sur le bouton « SOURCE » pour basculer entre SOURCE les modes Navigation, Numérique ou Multimédia.
Page 22
Icône Fonction Description Quatre Utilisez les boutons haut, bas, gauche et droite pour Touches de choisir les éléments ou effectuer les réglages pour votre Sélection sélection. Directionnelles (uniquement pour le mode Navigation) • Appuyez sur « BACK » pour reculer d’un coup dans le menu.
Page 23
Bien débuter Connexion du Projecteur Appareils intelligents Affichage Sortie Vidéo Haut-parleurs Ecran Émetteur IR 3D...
Page 24
Description Description Cordon d’alimentation Câble RS232 Câble audio Clé WirelessHD Câble HDMI (MHL) Clé sans fil Adaptateur VGA vers Composant/ Télécommande filaire HDTV Câble VGA Câble LAN Câble de composant 3 RCA Câble 12V CC Câble Vidéo Composite Câble 3D SYNC Remarque 1 : Pour vous assurer que le projecteur fonctionne correctement avec votre ordinateur, assurez-vous que la fréquence du mode d’affichage est compatible avec le projecteur.
Page 25
Mise sous/hors tension du projecteur Mise sous tension du projecteur Assurez-vous que le cordon d’alimentation et le câble de signal sont correctement connectés. La DEL témoin d’alimentation clignotera en rouge. Allumez le projecteur en pressant le bouton « Power » sur le panneau de contrôle ou sur la télécommande et la DEL témoin d’alimentation s’allumera en bleu.
Page 26
Mise hors tension du projecteur Pour éteindre le projecteur, appuyez sur le bouton marche/arrêt. Ce message apparaît : « Veuillez presser à nouveau le bouton marche/arrêt pour terminer le processus de fermeture. » Appuyez à nouveau sur le bouton de puissance. La DEL d’indication de puissance passe au ROUGE et clignote rapidement dès que le projecteur est éteint, le (s) ventilateur (s) continue (nt) de fonctionner environ 2 minutes pour assurer un refroidissement correct du...
Page 27
Réglage de l’Image Projetée Réglage de la Hauteur de l’Image Projetée Le projecteur est équipé d’un pied réglable permettant d’ajuster la hauteur de l’image. Pour faire monter ou descendre l’image : Utilisez la molette de réglage de l’inclinaison pour affiner l’angle d’affichage. Molette de réglage de l’inclinaison...
Page 28
Comment obtenir une taille d’image préférée en réglant la distance et le zoom Le tableau ci-dessous explique la façon d’obtenir une taille d’image désirée en réglant soit la position soit la bague de réglage du zoom. • Série 1080p avec rapport de zoom de 1,1 x et rapport de projection de 1,47~1,62:1 Pour obtenir une taille d’image de 60 pouces, réglez le projecteur sur une distance de 2,0 m à...
Page 29
• Série 1080p avec rapport de zoom de 1,0 x et rapport de projection de 0,5:1 Pour obtenir une taille d’image de 60 pouces, réglez le projecteur à une distance de 0,7 m de l’écran. 60" Taille d’image désirée Hauteur : 87 cm du bas en haut de l’image 0,7 m...
Page 30
• Série 1080p avec rapport de zoom de 1,1 x et rapport de projection de 1,5~1,66:1 Pour obtenir une taille d’image de 60 pouces, réglez le projecteur sur une distance de 2,0 m à 2,2 m de l’écran. 60" Taille d’image désirée Hauteur : 87 cm...
Page 31
Appuyez sur le bouton « MENU » ou « BACK » chaque fois que vous voulez quitter le menu et revenir à l’écran d’accueil Acer. Remarque : Les fonctions varient selon la définition du modèle.
Page 32
Français Menus OSD (Affichage à l’écran) Le projecteur possède des menus d’affichage à l’écran dans différentes langues qui vous permettent d’effectuer des réglages d’image et de modifier toute une gamme de paramètres. Utiliser les menus OSD • Pour ouvrir le menu OSD, appuyez « MENU » sur la télécommande ou le panneau de contrôle.
Page 33
Couleur LumiSense La technologie Acer LumiSense permet d'optimiser de manière intelligente et automatiquement les images projetées à la valeur de lumens la plus confortable visuellement en fonction du contenu affiché. Cette fonctionnalité améliore grandement la visibilité des détails sombres et la saturation des couleurs.
Page 34
Profil couleur L'utilisateur peut choisir tous les réglages des modes d'affichage en tant que réglage de référence pour le « Utilisateur 1 », « Utilisateur 2 » ou « Utilisateur 3 » courant, sauf lui-même. Lorsque l'utilisateur choisit le mode d'affichage « Utilisateur 1 », « Utilisateur 2 » et «...
Page 35
3. L'étalonnage ISF est facturé et garanti par l’étalonneur certifié ISF, ainsi Acer n’est pas responsable du service d'étalonnage. Faible décalage d'entrée Utilisez cette fonction pour que l'écran soit projeté de manière fluide et sans décalage.
Page 36
Renommer Renommer mode Utilis Quitter Sélectionner Entrer 1. Lorsque l'utilisateur choisit le mode d'affichage « Utilisateur 1 », « Utilisateur 2 » ou « Utilisateur 3 », le menu OSD affiche « Profil couleur » et « Renommer ». 2. Enregistré en temps opportun lorsque l'utilisateur modifie le nom.
Page 37
Image Projection • Avant : Le paramètre d’usine par défaut. • Arrière : Inverse l’image pour que vous puissiez projetez depuis derrière un écran translucide. • Plafond Arrière : Quand vous sélectionnez cette fonction, le projecteur renverse l’image et la retourne. Vous pouvez projeter depuis l’arrière vers un écran translucide avec une projection depuis le plafond.
Page 38
Résolution native Définit la résolution native pour le projecteur entre 1080p et WUXGA. Trapèze H./V. Trapèze H. Appuyez sur le bouton pour régler la distorsion d'image horizontalement et créer une image plus carrée. Trapèze V. Appuyez sur le bouton pour régler la distorsion d'image verticalement et créer une image plus carrée.
Page 39
Plage Ajuste la gamme de couleurs des données de l’image HDMI et permet chromatique de corriger l’erreur d’affichage des couleurs. HDMI • Auto : Ajuste automatiquement en fonction des informations du lecteur. • Plage limitée : Traite l’image d’entrée comme étant des données à la gamme de couleurs limitée.
Page 40
Écran de démarrage Utilisez cette fonction pour choisir l’écran de démarrage voulu. Si vous modifiez ce paramètre, les modifications prendront effets lorsque vous quittez le menu OSD. • Acer : L’écran de démarrage par défaut de votre Projecteur Acer. • Utilis: Utilisez une image mémorisée à l’aide de la fonction «...
Page 41
Sécurité Sécurité Ce projecteur dispose d’une fonction de sécurité pratique permettant à l’administrateur de gérer l’utilisation du projecteur. Appuyez sur « ENTER » pour modifier le paramètre « Sécurité ». Si la fonction de la sécurité est activée, vous devez saisir le « Mot de passe admin »...
Page 42
Mot de passe admin. • En cas de perte de la carte de sécurité et du numéro, veuillez contacter un centre de dépannage Acer. Verr.Ecran Démar.Utilis. Verr.Ecran Démar.Utilis. par défaut est « Arrêt ». Si le blocage de l’écran de démarrage de l’utilisateur est « Marche », les utilisateurs ne pourront plus changer l’écran de démarrage, cela évite aux autres...
Page 43
Gestion Mode ECO Choisissez "ECO" ou "EcoPro" pour atténuer l’intensité de la lampe du projecteur, ce qui diminue également la consommation électrique, réduit le bruit et prolonge la durée de vie de la lampe. ("EcoPro" permet d’augmenter la durée de vie de la lampe.) Choisissez "Arrêt" pour retourner au mode normal.
Page 44
Type de signal, Mode d'affichage, Numéro de série, Version du logiciel et Code QR. Scannez avec un téléphone portable le code QR qui vous amènera au portail du projecteur Acer. Remarque : Les fonctions varient selon la définition du modèle.
Page 45
Audio Volume • Appuyez sur pour diminuer le volume. • Appuyez sur pour augmenter le volume. Silence • Choisissez « Marche » pour couper le son. • Choisissez « Arrêt » pour rétablir le son. Marche/Arrêt Volume Sélectionnez cette fonction pour définir le son de notification du Marche/arrêt du projecteur.
Page 46
Remarque 4 : Le modèle WUXGA 24P 3D ne peut pas être mis à l'échelle en raison d'une limite de mémoire tampon TI ASIC. Lors de la détection des entrées 24P 3D (96 Hz et 144 Hz), le rapport d'aspect/les infos de balayage HDMI seront grisés et HIDE ne sera pas pris en charge.
Page 47
Appendices Dépannage Si vous rencontrez des problèmes avec votre projecteur Acer, référez-vous au guide de dépannage suivant. Si des problèmes persistent, contactez votre revendeur local ou le centre de service. Problèmes d’Image et Solutions Problème Solution Aucune image • Effectuez la connexion comme décrit dans la section n’apparaît à...
Page 48
Image affichée • Pour une image affichée incorrectement : partiellement, en • Suivez les étapes du point 2 (ci-dessus) pour défilement ou régler la résolution de votre ordinateur. incorrecte • Appuyez sur les paramètres de bascule de la (pour ordinateurs sortie.
Page 49
L’image est étirée Lorsque vous regardez un DVD d’encodage anamorphosé lors de l’affichage ou au format 16:9, vous devez régler les paramètres d’un DVD au cidessous : format « écran • Si vous regardez un DVD au format 4:3, veuillez large »...
Page 50
Messages OSD Condition Rappel de Lampe Message • Panne ventilateur – le ventilateur du système ne fonctionne pas. Panne ventilateur. La lampe va bientôt s'éteindre. • Surchauffe Project – le projecteur a dépassé sa température de fonctionnement recommandée et doit refroidir avant d’être réutilisé.
Page 51
Tableau de Définition des DELs & Alertes Messages DEL Lamp_LED Temp_LED DEL de Marche/Arrêt Message Rouge Rouge Rouge Bleue Prise d’entrée de Clignote Clignote Clignote l’alimentation toutes les toutes les toutes les 100 ms 100 ms 100 ms Veille ALLUMÉ Bouton Marche/Arrêt ALLUMÉ...
Page 52
Remplacement de la lampe (pour le personnel d'entretien uniquement) Utilisez un tournevis pour retirer la(es) vis du couvercle puis retirez la lampe. Le projecteur détectera automatiquement la durée de vie de la lampe. Le message d'avertissement « La lampe approche sa fin de durée d'utilisation en mode pleine puissance.
Page 53
Installation au plafond Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez vous référer aux étapes ci-dessous : Percez quatre trous dans une partie du plafond solide, structurelle, et fixez la base de montage au plafond sur le plafond. Choisissez la combinaison de longueur en fonction de l'environnement réel.
Page 54
Type 1 : Pour la taille standard, utilisez trois vis de support pour monter le projecteur sur le crochet de support au plafond. Types 2 et 3 : De façon alternative, pour la plus grande taille, utilisez les extensions coulissantes pour plus de supports. Type 1 : Type 2 : Type 3 :...
Page 55
Réglez l’angle et le positionnement s’il le faut. 360° Vis de Type B Type de Rondelle Diamètre (mm) Longueur (mm) Grand Petit SPÉC. VIS M4 x 25 mm 55,00mm 55,00mm 8,00mm 313,50mm 107,00mm...
Page 56
Spécifications Les spécifications données ci-dessous sont sujettes à modifications sans avis préalable. En ce qui concerne les spécifications finales, veuillez vous référer aux spécifications de vente annoncées par Acer. ® Système de projection Compatibilités Ordinateur PC IBM et compatibles, Apple Macintosh, iMac et...
Page 57
H6522BD/V6510/E145F+/V150/HE-801K+/HT-800/H6517ABD+/HV520/GM513/ TH-420/VH-413/H6522ABD/D1P1845/D1P1849 Résolution Résolution 1920x1080 1080p • Maximum : UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200) Rapport d’aspect Auto, Plein écran, 4:3, 16:9, L.Box Rapport de zoom optique 1,1x Rapport de distance de projection 1,47 à...
Page 58
H6518ST/E146S/E145S+/HE-802ST/HE-801ST+/H6517ST+/GM513S/VH-413S/ D1P1848 Résolution Résolution 1920x1080 1080p • Maximum : UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200) Rapport d’aspect Auto, Plein écran, 4:3, 16:9, L.Box Rapport de zoom optique 1,0x Rapport de distance de projection 0,499 (100 pouces à 1,1 m) Objectif de projection F = 2,8, f = 7,42 mm, mise au point manuelle Taille de l’écran de projection...
Page 59
X1527H/D656F/M457/AF610/HE-810/EV-F57/BS-425/DX525/KF320/H6541BD/ H6541BD+/X158HP/D1P1915/M457/AF610/H6536BD/X1527HK/H6541BDK Résolution Résolution 1920x1080 1080p • Maximum : UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200) Rapport d’aspect Auto, 4:3, 16:9, L.Box Rapport de zoom optique 1,1x Rapport de distance de projection 1,50 à...
Page 60
H6523BD/E147/HE-803/GM514/VH-415/H6522BD/H6522ABD/X158H/H6523ABD/ D1P2001/H6523BDK/H6523BDX Résolution Résolution 1920x1080 1080p • Maximum : UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200) Rapport d’aspect Auto, 4:3, 16:9, L.Box Rapport de zoom optique 1,1x Rapport de distance de projection 1,47 à...
Page 61
Modes de compatibilité A. Analogique VGA Analogique VGA - Signal PC Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] 640x480 31,5 640x480 37,9 640x480 37,5 640x480 43,3 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768...
Page 65
1080i (Côte/côte moitié) 1920 x 1080 60 (30) 33,8 1080p (Côte/côte moitié) 1920 x 1080 56,3 1080p (Côte/côte moitié) 1920 x 1080 67,5 Fréquence de balayage 15 k-100 kHz horizontal : Limites de plage de Fréquence de balayage vertical : 24-120 Hz source graphique du Analogique :...
Page 66
Avis concernant les Réglementations et la Sécurité Notice FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle.
Page 67
Avis : Pour les utilisateurs canadiens Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne. Remarque à l’intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Compatible avec la certification réglementaire russe/ukrainienne Avis de réglementation sur les appareils radio Remarque : Les informations de réglementation ci-dessous...
