Instructions d'utilisation
Labelbox - I/O box (Réf. article 5948205)
Édition : 04/2023 · Réf. article : 9009872

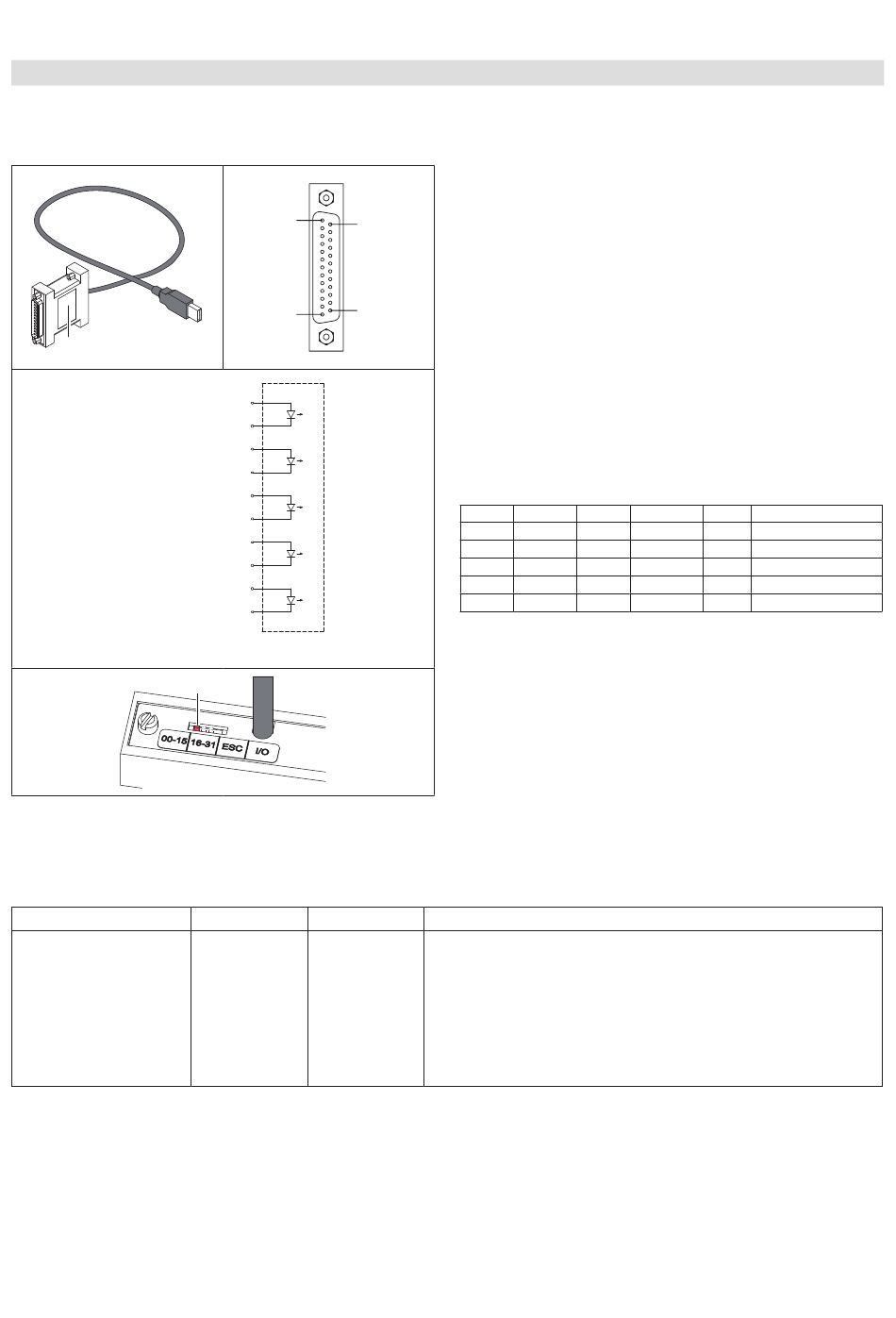

1
D0 (+) Broche 1
RD0 (-) Broche 14
D1 (+) Broche 4
RD1 (-) Broche 17
D2 (+) Broche 7
RD2 (-) Broche 20
D3 (+) Broche 9
RD3 (-) Broche 22
STROBE (+) Broche 12
RSTROBE (-) Broche 25
Circuit interne des entrées
Fonctionnement
► Enregistrer jusqu'à 32 masques d'étiquettes avec les noms E0.LBL à E31.LBL dans le dossier \LABELS sur un support mémoire.
► Insérer le support mémoire dans l'imprimante.
► Mettre l'interrupteur (2) en position "00-15", "16-31" ou "ESC".
Position de l'interrupteur
Noms des étiquettes et
contenu
► Mettre l'imprimante hors tension.
► Connecter la box (1) à un port USB-Maître de l'imprimante.
► Relier le connecteur SUB-D 25 broches de la box (1) à l'automatisme grâce à un câble adapté.
► Mettre l'imprimante sous tension.
► Sélectionner le masque d'étiquette souhaité Ex sur l'automatisme par l'activation des signaux de sélection, codés en binaire :
Position "00-15" ou "ESC"
Position "16-31"
► Confirmer cette sélection sur l'automatisme par l'activation durant au moins 50 ms du signal STROBE.
Broche 13
Broche 25
Broche 14
Broche 1
2
00-15 16-31
E0 - E15 E16 - E31
Contenus libres Contenus libres
x = D3*8 + D2*4 + D1*2 + D0
x = 16 + D3*8 + D2*4 + D1*2 + D0 Exemple : avec D3 et D1 E26.LBL est sélectionné.
La box a différentes fonctions suivant la position de
l'interrupteur (2) :
Position 00-15, 16-31 ou ESC
Position I/O
Labelbox
Fonction
La Labelbox sert, à travers un automatisme, à sélectionner
différentes étiquettes sauvegardées sur un support mémoire
dans l'imprimante et ensuite de les imprimer.
Configuration requise
Imprimante des séries SQUIX, XC Q, XD Q, A+, MACH 4,
EOS, HERMES Q, Hermes+, PX Q ou PX
Brochage du connecteur 25 broches
Broche Signal Broche Retour
1 D0 14
4 D1 17
7 D2 20
9 D3 22
12 STROBE 25
• Chaque signal d'entrée D0-D3 et STROBE a un signal de
retour séparé.
• Le signal correspondant est actif lorsqu'une tension de
+24V est appliquée entre [Signal] et [Retour] avec le (+)
sur [Signal].
• Le circuit interne des entrées est isolé galvaniquement.
ESC
E0 - E6 pré-définis
E0 ESC!ESC!
E1 ESCc
E2 ESCf
E3 ESCt
E4 ESCp0
E5 ESCp1
E6 ESC<
E7 - E15 contenus libres
Exemple : avec D3 et D1 E10.LBL est sélectionné.
Labelbox
I/O box
Sens Fonction
RD0 Entrée Signal de sélection 1
RD1 Entrée Signal de sélection 2
RD2 Entrée Signal de sélection 4
RD3 Entrée Signal de sélection 8
RSTROBE Entrée Signal de validation
Réinitialisation matérielle (Hardware Reset)
Suppression de la tâche d'impression en cours
Avance étiquette
Suppression de toutes les tâches d'impression
Pause inactive
Pause active
Recul derrière la cellule étiquettes
