Manuel utilisateur
1.5
Interface utilisateur de la centrale
Les centrales SmartLoop sont capables de gérer jusqu'à un maximum de 15 consoles, la console principale
logée sur le panneau frontal de la centrale (uniquement sur les modèles "/G" et "/P") et jusqu'à 14
consoles en option constituées de répétiteurs SmartLetUSee/LCD branchés sur le BUS RS485.
D
E
F
G
H
I
6

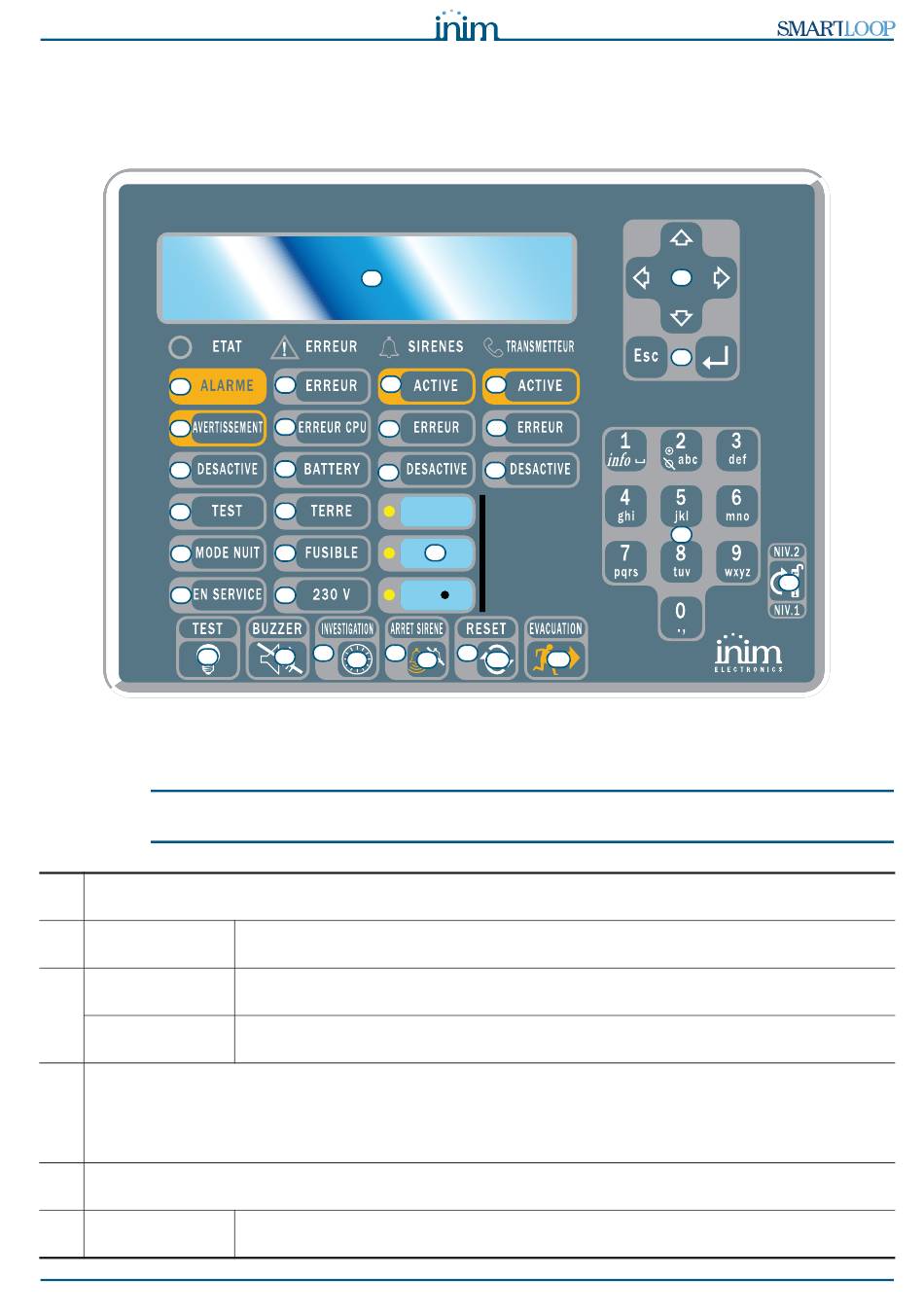

Figure 1 - Panneau frontal de la centrale
1.5.1 Les commandes
Note:
Pour plus de détails, référez-vous au manuel de programmation, Chapitre 3 -
SmartLoop.
[1]
Écran alphanumérique à 40 caractères sur 4 lignes. Il affiche l'état de la centrale, l'événement de gravité
supérieur et permet d'accéder au menu principal et à ses pages-écrans.
S T W X
[2]
[3]
Esc
[4]
Clavier alphanumérique pour insérer des nombres et des lettres.
La touche 1, si appuyée en même temps que des événements accompagnés de textes, permet d'afficher le
texte associé à l'événement (fonction "info").
La touche 2, si appuyée alors qu'un évènement relatif à un dispositif de loop apparaît à l'écran, on accède
directement au menu d'exclusion/inclusion des dispositifs du loop.
[5]
Serrure pour la clé mécanique de programmation qui peut être utilisée comme alternative aux codes d'accès
pour les utilisateurs de niveau «Utilisateur» et «Utilisateur autorisé» (niveau 2).
[6]
TEST
Description de la centrale
1
P
J
K
Q
L
R
M
N
O
A
B
7
8
Touches pour se déplacer à l'intérieur d'une page-écran et pour changer la valeur d'un
champ.
Touche pour annuler une opération et sortir d'une page-écran, ou bien revenir aux entrées
d'un menu de niveau supérieur.
Touche pour confirmer une opération et sortir d'une page-écran, ou bien passer aux
entrées d'un menu de niveau inférieur.
Touche, (active aussi au niveau 1) qui allume tous les voyants de la console en permettant
à l'opérateur d'en vérifier le fonctionnement.
S
T
U
V
C
9
10
11
2
3
4
5
Le panneau de
5
