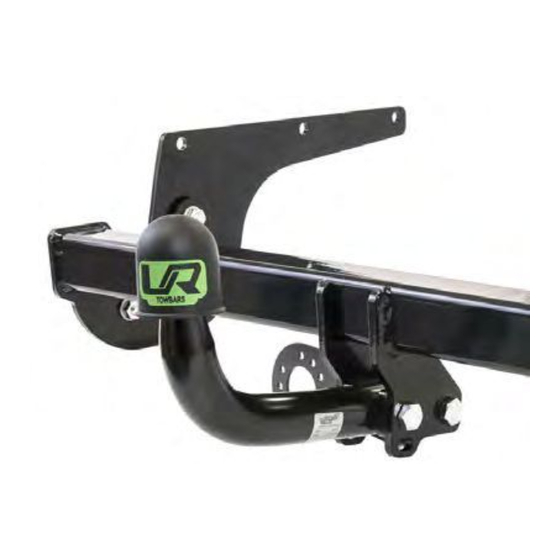

CHEVROLET MATIZ
2 VOL. 5 porte
800 CC escluso, veicolo non atto al traino
HATCHBACK 5 doors
800 CC excluded, not towable vehicle
[2005+]
07105 • 1.0 • 10/08/2022
07105 • 1.0 • 10/08/2022
TS NEXT S.R.L
Via C. Pizzoni 37/39
06132 Perugia, ITALY
info@tsnext.it - www.tsnext.it
VAT N. 03558170548
Member of CISQ Federation
SISTEMA QUALITÀ CERTIFICATO
ISO 9001:2015
07105
+39 351 950 1448
+39 075 528 0260
info@tsnext.it
1
1
