- Page 1 Guide d’installation Guide Adaptateur Universel Wi-Fi N GWU627W6 Réf. M1184F...
-
Page 3: Table Des Matières
Table des matières Contenu de l’emballage Installation sans configuration WPS – Mac Spécifications système Configuration manuelle Présentation du produit Mise à jour du microprogramme Installation Déclaration de la FCC (Federal Communications Commission) Installation sans configuration WPS – Windows XP Conformité CE Installation sans configuration WPS –... -
Page 4: Contenu De L'emballage
Contenu de l’emballage • 1 x Adaptateur client GWU627W6 • 1 x Câble d’alimentation USB • 1 x Câble Ethernet • 1 x Adaptateur d’alimentation à port USB • 1 x Manuel de l’utilisateur • 1 x Carte de garantie... -
Page 5: Spécifications Système
Spécifications système • Système d’exploitation Windows XP, Windows Vista, Windows 7 Mac OS X v10.4 et ultérieurs • Réseau sans fil avec configuration WPS • Réseau sans fil sans configuration WPS et ordinateur... -
Page 6: Présentation Du Produit

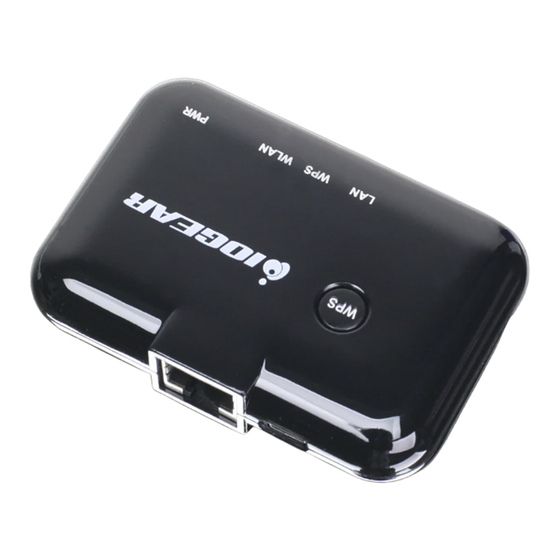

Présentation du produit 1. Port Ethernet Le port Ethernet permet une connexion LAN par le biais de câbles de catégorie 5. Compatible avec l’auto-détection à une vitesse de 10/100 M, liaison bidirectionnelle alternative/simultanée. 2. Alimentation mini-USB Le câble mini-USB fournit l’alimentation. 3. - Page 7 Voyant d’alimentation 1. Voyant d’alimentation Allumé - Le routeur large bande WLAN est activé. Eteint - Le routeur large bande WLAN est désactivé. 2. Voyant WLAN Clignotant - Le WLAN transmet ou reçoit des données. Eteint - Le WLAN est désactivé. 3.
-
Page 8: Installation
Installation Configuration sans fil avec fonction WPS Étape 1 : Activez votre adaptateur Wi-Fi universel en suivant l’une des méthodes suivantes : • Branchez le câble mini-USB sur un appareil fournissant une connexion USB de type A. Assurez-vous que l’appareil sur lequel est branché le câble USB est activé. •... - Page 9 Étape 3 Étape 1 Étape 2...
-
Page 10: Installation Sans Configuration Wps - Windows Xp
Installation sans configuration WPS – Windows XP Étape 1 : Désactivez la connexion sans fil de votre ordinateur (le cas échéant) et débranchez le câble Ethernet connecté actuellement sur votre ordinateur (le cas échéant). Étape 2 : Branchez l’adaptateur Wi-Fi sur votre ordinateur à... - Page 11 b. Faites ensuite un clic droit sur « Local Area Connection » (Connexion locale) et sélectionnez « Properties » (Caractéristiques).
- Page 12 c. Sélectionnez « Internet Protocol (TCP/IP) » D. Sélectionnez « Use the following IP address » (Protocole Internet [TCP/IP], puis (Utiliser l’adresse IP suivante) et saisissez « Properties » (Caractéristiques). 192.168.1.3 dans la section de l’adresse IP. Saisissez ensuite 255.255.255.0 dans le filtre d’adresse locale.
- Page 13 Étape 4 : Ouvrez votre navigateur et saisissez 192.168.1.252. L’utilitaire de configuration s’affiche. Cliquez sur « Site Survey » (Étude du site) pour scanner votre réseau sans fil.
- Page 14 Étape 5 : Sélectionnez le point d’accès auquel vous voulez vous connecter et saisissez le mot de passe si le réseau est sécurisé. Cliquez sur le bouton « Connect » (Connecter) pour établir une connexion. Si les paramètres de sécurité réseau sont configurés de sorte à ne pas diffuser votre identifiant SSID, vous devrez alors configurer manuellement l’identifiant SSID et la sécurité...
- Page 15 Étape 6 : Fermez votre navigateur et rétablissez les paramètres du réseau sur votre ordinateur en mode serveur DHCP (Obtain an IP address Automatically/ Obtenir une adresse IP automatiquement et Obtain DNS server address automatically/Obtenir l’adresse du serveur DNS automatiquement). Référez-vous aux étapes 3a à...
-
Page 16: Installation Sans Configuration Wps - Windows Vista
Installation sans configuration WPS – Windows Vista Étape 1 : Désactivez la connexion sans fil de votre ordinateur (le cas échéant) et débranchez le câble Ethernet connecté actuellement sur votre ordinateur (le cas échéant). Étape 2 : Branchez l’adaptateur Wi-Fi sur votre ordinateur à l’aide du câble Ethernet RJ-45 et du câble USB fourni. - Page 17 b. Sous Network (Réseau) et Internet, cliquez sur « View network status and tasks » (Visualiser les tâches et l’état du réseau).
- Page 18 c. Sous Tasks (Tâches) dans le volet gauche, d. Faites ensuite un clic droit sur « Local Area cliquez sur « Manage network connections » Connection » (Connexion locale) et cliquez (Gérer les connexions du réseau). sur « Properties » (Caractéristiques).
- Page 19 e. Sélectionnez ensuite « Internet Protocol Version 4 (TCP/IPv4) » (Protocole Internet version 4 [TCP/IPv4]) et cliquez sur « Properties » (Caractéristiques).
- Page 20 f. Sélectionnez « Use the following IP address » (Utiliser l’adresse IP suivante) et saisissez 192.168.1.3 dans la section de l’adresse IP. Saisissez ensuite 255.255.255.0 dans le filtre d’adresse locale. Cliquez sur OK.
- Page 21 Étape 4 : Ouvrez votre navigateur et saisissez 192.168.1.252. L’utilitaire de configuration s’affiche. Cliquez sur « Site Survey » (Étude du site) pour scanner votre réseau sans fil.
- Page 22 Étape 5 : Sélectionnez le point d’accès auquel vous voulez vous connecter et saisissez le mot de passe si le réseau est sécurisé. Cliquez sur le bouton « Connect » (Connecter) pour établir une connexion. Si les paramètres de sécurité réseau sont configurés de sorte à ne pas diffuser votre identifiant SSID, vous devrez alors configurer manuellement l’identifiant SSID et la sécurité...
- Page 23 Étape 6 : Fermez votre navigateur et rétablissez les paramètres du réseau sur votre ordinateur en mode serveur DHCP (Obtain an IP address Automatically/ Obtenir une adresse IP automatiquement et Obtain DNS server address automatically/Obtenir l’adresse du serveur DNS automatiquement). Référez-vous aux étapes 3a à...
-
Page 24: Installation Sans Configuration Wps
Installation sans configuration WPS – Windows 7 Étape 1 : Désactivez la connexion sans fil de votre ordinateur (le cas échéant) et débranchez le câble Ethernet connecté actuellement sur votre ordinateur (le cas échéant). Étape 2 : Branchez l’adaptateur Wi-Fi sur votre ordinateur à l’aide du câble Ethernet RJ-45 et du câble USB fourni. - Page 25 b. Sous Network (Réseau) et Internet, cliquez sur « View network status and tasks » (Visualiser les tâches et l’état du réseau).
- Page 26 c. Sous Tasks (Tâches) dans le volet gauche, cliquez d. Faites ensuite un clic droit sur « Local Area sur « Change Adapter Settings » (Modifier les Connection » (Connexion locale) et cliquez sur paramètres de l’adaptateur). « Properties » (Caractéristiques).
- Page 27 e. Sélectionnez ensuite « Internet Protocol Version 4 (TCP/IPv4) » (Protocole Internet version 4 [TCP/IPv4]) et cliquez sur « Properties » (Caractéristiques).
- Page 28 f. Sélectionnez « Use the following IP address » (Utiliser l’adresse IP suivante) et saisissez 192.168.1.3 dans la section de l’adresse IP. Saisissez ensuite 255.255.255.0 dans le filtre d’adresse locale. Cliquez sur OK.
- Page 29 Étape 4 : Ouvrez votre navigateur et saisissez 192.168.1.252. L’utilitaire de configuration s’affiche. Cliquez sur « Site Survey » (Étude du site) pour scanner votre réseau sans fil.
- Page 30 Étape 5 : Sélectionnez le point d’accès auquel vous voulez vous connecter et saisissez le mot de passe si le réseau est sécurisé. Cliquez sur le bouton « Connect » (Connecter) pour établir une connexion. Si vos paramètres de sécurité réseau sont configurés de sorte à ne pas diffuser votre identifiant SSID, vous devrez alors configurer manuellement l’identifiant SSID et la sécurité...
- Page 31 Étape 6 : Fermez votre navigateur et rétablissez les paramètres du réseau sur votre ordinateur en mode serveur DHCP (Obtain an IP address Automatically/ Obtenir une adresse IP automatiquement et Obtain DNS server address automatically/Obtenir l’adresse du serveur DNS automatiquement). Référez-vous aux étapes 3a à...
-
Page 32: Installation Sans Configuration Wps - Mac
Installation sans configuration WPS – Mac Étape 1 : Désactivez la connexion sans fil de votre ordinateur (le cas échéant) et débranchez le câble Ethernet connecté actuellement sur votre ordinateur (le cas échéant). Étape 2 : Branchez l’adaptateur Wi-Fi sur votre ordinateur à... - Page 33 b. Sélectionnez votre connexion Ethernet dans le volet gauche. Modifiez ensuite la configuration en mode « Manual » (Manuel) and saisissez l’adresse IP 192.168.1.100 et le filtre d’adresse locale 255.255.255.0. Supprimez toutes les entrées présentes dans le routeur et les boîtes DNS, puis cliquez sur «...
- Page 34 Étape 4 : Ouvrez votre navigateur et saisissez 192.168.1.252. L’utilitaire de configuration s’affiche. Cliquez sur « Site Survey » (Étude du site) pour scanner votre réseau sans fil.
- Page 35 Étape 5 : Sélectionnez le point d’accès auquel vous voulez vous connecter et saisissez le mot de passe si le réseau est sécurisé. Cliquez sur le bouton « Connect » (Connecter) pour établir une connexion. Si les paramètres de sécurité réseau sont configurés de sorte à...
- Page 36 Étape 6 : Fermez la fenêtre de navigation et rétablissez les paramètres réseau sur votre ordinateur en mode serveur DHCP. Référez-vous aux étapes 3a à 3b. Étape 7 : Débranchez les câbles Ethernet et USB de votre ordinateur. Étape 8 : Branchez l’adaptateur Wi-Fi sur votre appareil, tel que lecteur Blu-ray, TVHD ou console de jeu, à l’aide du câble Ethernet RJ-45 fourni.
-
Page 37: Configuration Manuelle
Configuration manuelle Si les paramètres de sécurité réseau sont configurés de sorte à ne pas diffuser votre identifiant SSID, vous devrez alors configurer manuellement l’identifiant SSID et la sécurité sans fil (WEP ou WPA). Étape 1 : Cliquez sur « Manual WLAN Setup » (Configuration WLAN manuelle) pour démarrer l’assistant de configuration. - Page 38 Étape 2 : Cliquez sur « Next » (Suivant). Étape 3 : entrez le nom de votre réseau SSID et cliquez sur « Next » (Suivant).
- Page 39 Étape 4 : Saisissez vos codes cryptés et cliquez Étape 5 : L’adaptateur universel Wi-Fi redémarre. sur « Finished » (Terminé).
- Page 40 Étape 6 : Fermez votre navigateur et rétablissez les paramètres réseau sur votre ordinateur en mode serveur DHCP (Obtain an IP address Automatically/Obtenir une adresse IP automatiquement et Obtain DNS server address automatically/Obtenir l’adresse du serveur DNS automatiquement). N’oubliez pas d’activer votre connexion sans fil si vous l’avez désactivée. Étape 7 : Débranchez les câbles Ethernet et USB de votre ordinateur.
-
Page 41: Mise À Jour Du Microprogramme
Mise à jour du microprogramme Étape 1 : Désactivez la connexion sans fil de votre ordinateur (le cas échéant) et débranchez le câble Ethernet connecté actuellement sur votre ordinateur (le cas échéant). Étape 2 : Branchez l’adaptateur Wi-Fi sur votre ordinateur à... - Page 42 Étape 5 : Cliquez sur « Browse » (Naviguer) et localisez le fichier du microprogramme, sélectionnez-le et cliquez sur « Open » (Ouvrir).
- Page 43 Étape 6 : Cliquez sur « Upload » (Télécharger) pour démarrer le processus de mise à jour du microprogramme.
- Page 44 Mise à jour du microprogramme terminée. Attendez que l’appareil redémarre avant de le débrancher.
- Page 45 Une fois le redémarrage de l’appareil terminé, un écran d’état s’affiche. Vérifiez les paramètres. Après une mise à jour du microprogramme, l’adaptateur universel Wi-Fi peut repasser aux paramètres par défaut et nécessiter une reconfiguration pour l’ajuster à votre réseau.
-
Page 46: Déclaration De La Fcc
Déclaration de la FCC (Federal Communications Commission) Cet équipement a été testé et est conforme aux limitations établies pour les appareils numériques de classe B, conformément à la section 15 du règlement de la FCC. Ces limitations sont destinées à fournir une protection raisonnable contre les interférences nuisibles en environnement résidentiel. -
Page 47: Conformité Ce
Conformité CE Cet appareil a été testé et est conforme aux directives de l’Union européenne suivantes : Capacité électromagnétique (89/336/EMC), Basse tension (73/23/EEC) et R&TTED (1999/5/EC). -
Page 48: Sj/T 11364-2006
SJ/T 11364-2006 The following contains information that relates to China. 有毒有害物质或元素 部件名称 多溴联苯 多溴二苯醚 铅 (Pb) 汞 (Hg) 镉（Cd） 六价 (Cr(VI)) （PBB） （PBDE） 电器部件 ● ○ ○ ○ ○ ○ 机构部件 ○ ○ ○ ○ ○ ○ ○:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T 11363-2006规定的限量要求之下。 ●:表示符合欧盟的豁免条款，但该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006的限量要求。... -
Page 49: Garantie Limitée
VOUS AVEZ BESOIN D’AIDE POUR L’INSTALLATION DE CE PRODUIT? Trois possibilités vous sont offertes : 1. Connectez-vous au service de bavardage en ligne du site www.iogear.com pour essayer de résoudre les éventuels problèmes que vous pouvez connaître avec le produit. -
Page 50: Coordonnées
Réf. M1184F IOGEAR et le logo IOGEAR sont des marques de commerce ou des marques déposées de IOGEAR. Microsoft et Windows sont des marques déposées de Microsoft Corporation. Toutes les autres marques et noms de produit sont des marques de commerce ou des marques déposées de leurs détenteurs respectifs. - Page 52 à des produits haute technologie. RESPECT DE L’ENVIRONNEMENT IOGEAR est une société soucieuse de l’environnement qui met l’accent sur l’importance de la conservation des ressources naturelles. Nos solutions technologiques permettent de réduire les déchets électroniques.
