- Page 1 NOTICE OCTEO HYGRO ST...

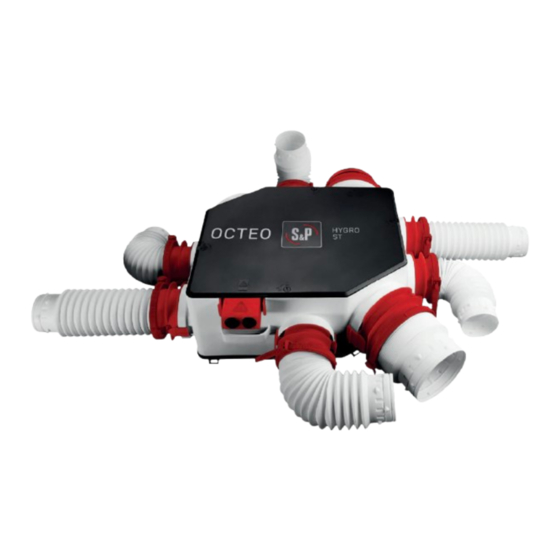

- Page 3 OCTEO HYGRO ST Vous venez d’acquérir un OCTEO HYGRO ST de la marque S&P, et nous vous en remercions ! Cette notice a pour but d’apporter un maximum de clarté pour le dimensionnement, d’assurer votre sécurité pendant l’installation et toute la durée d’utilisation de votre nouvel appareil OCTEO HYGRO ST, de ses accessoires et périphériques.
- Page 4 OCTEO HYGRO ST SOMMAIRE 1. SECURITE 2. COMPOSITION DU KIT 3. PRINCIPE DE FONCTIONNEMENT 4. INSTALLATION PRODUIT 5. INSTALLATION RESEAU 6. INSTALLATION ELECTRIQUE 7. BOUCHES HYGROREGLABLES BOUCHES HYGRO INCLUSES DANS CE KIT 8. RESEAU PLUGGIT CIRCULAIRE CONNEXION SANITAIRES/WC CONNEXION CUISINE 9.
- Page 5 OCTEO HYGRO ST 1. SECURITE IMPORTANT : AVANT TOUTE INTERVENTION, METTRE VOTRE APPAREIL HORS TENSION. L’installation doit être e ectuée par un professionnel quali é ; vous devez vous assurer que l’installation répond aux règlementations mécaniques et électriques en vigueur de votre pays.
- Page 6 OCTEO HYGRO ST 2. COMPOSITION DU KIT Le carton de votre OCTEO HYGRO ST est constitué de la sorte, selon la version que vous avez achetée : PRODUIT PRODUIT VERSION CAISSON VERSION CAISSON VERSION KIT VERSION KIT Groupe d’extraction Groupe d’extraction...
- Page 7 3. PRINCIPE DE FONCTIONNEMENT Votre nouveau caisson OCTEO HYGRO ST assure le renouvellement de l'air de votre logement. L'air neuf provient des entrées d'air situées sur les menuiseries ou les co res de volets roulants dans les pièces principales (chambres, salon-salle à manger...).
- Page 8 ATTENTION : Vous ne devez pas utiliser 2 piquages cuisine OCTEO® POWERTWIST Ø 125 en même temps. Votre OCTEO HYGRO ST ne peut être utilisé qu’avec un seul piquage cuisine connecté à la fois. Pour un montage mural ou faux-plafond, Pour un montage en suspension (combles), utilisez la cordelette utilisez le gabarit de perçage, xez votre groupe avec les 2 oeillets...
- Page 9 8. RESEAU PLUGGIT CIRCULAIRE (page 12). Vous pouvez connecter au caisson OCTEO HYGRO ST tous les piquages exibles OCTEO® POWERTWIST ainsi que le piquage de refoulement (rejet). Exercez une légère pression, jusqu’à entendre le "clic" garantissant la connexion et l'étanchéité entre...
- Page 10 GP ISO. Veillez à ce que la sortie toiture soit du même diamètre que votre rejet du groupe d’extraction OCTEO HYGRO ST Ne pas utiliser de tuile à douille pour le rejet. Ne jamais rejeter l'air dans les combles, au risque de détériorer votre isolation à...
- Page 11 AVANT TOUTE INTERVENTION, METTRE HORS TENSION LE RESEAU ELECTRIQUE UTILISE POUR ALIMENTER VOTRE CAISSON OCTEO HYGRO ST Pour raccorder électriquement le connecteur de votre VMC OCTEO HYGRO ST, plus besoin d'être dans les combles. Grâce au système breveté OCTEO® POWERCONNECT, installez-vous dans une zone de confort optimale ! Utilisez un disjoncteur 2A (non inclus) spéci que à...
- Page 12 220-240 V - 50 Hz 8 mm Vous pouvez à présent raccorder électriquement votre groupe d’extraction OCTEO HYGRO ST au réseau en clipsant le connecteur électrique OCTEO® POWERCONNECT. Si votre groupe est suspendu en combles, utilisez la poignée pour stopper l’e et balancier. Vous ne pouvez pas vous tromper de sens, suivez les dessins et les guides sur le produit pour insérer le connecteur.
- Page 13 7. BOUCHES HYGROREGLABLES Votre OCTEO HYGRO ST module les débits d’extraction à l’aide des bouches hygroréglables de type BEH. Pour vous aider à bien choisir le type de bouches en fonction de l’agencement de votre logement, S&P met à votre disposition un tableau issu de l’avis...
- Page 14 8. RESEAU PLUGGIT CIRCULAIRE Votre OCTEO HYGRO ST est compatible avec le réseau de conduits semi-rigides PLUGGIT CIRCULAIRE. Ce réseau est particulièrement modulable et préserve le diamètre intérieur, protège les gaines de l’écrasement ou du déchirement. Vous pouvez raccorder votre OCTEO HYGRO ST simplement au réseau PLUGGIT CIRCULAIRE grâce aux pièces d’adaptation ci-dessous.
- Page 15 Découpez à l'aide d'un cutter le conduit semi-rigide CC90/25 à la longueur requise. Veillez à bien respecter une coupure circulaire le long du sillon annelé. Insérez le piquage Ø 80 de votre OCTEO HYGRO ST ainsi que le conduit semi-rigide dans l’adaptateur RED80/90 jusqu’aux ergots.
- Page 16 étirez le piquage. Le joint de compatibilité PLUGGIT est fourni avec votre OCTEO HYGRO ST, veillez à bien l’appliquer sur tout le périmètre supérieur du piquage Ø 125. Pour une installation hors volume chau é, utilisez obligatoirement le fourreau islolant ISOL 50/10ML sur toute la longueur du conduit.
- Page 17 VOTRE CAISSON OCTEO HYGRO ST fonctionne pas. La boîte à bornes OCTEO® POWERCONNECT est-elle Pour nettoyer la roue, une fois votre OCTEO HYGRO ST déposé, vous correctement branchée? pouvez retirer le couvercle inférieur à l’aide d’un tournevis cruciforme, et nettoyer la roue à l’aide d’un pinceau.
- Page 18 OCTEO HYGRO ST 11. CODES PRODUITS Vous retrouverez ci-dessous l’ensemble des accessoires et périphériques S&P dont vous pouvez faire l’acquisition. Si vous voulez vous procurer l’un d’entre eux, nous vous invitons à vous rapprocher de votre installateur ou de votre revendeur.
- Page 20 S&P France Avenue de la Côte Vermeille 66300 THUIR 04 68 530 260 www.solerpalau.fr Ref. 9023101500...
