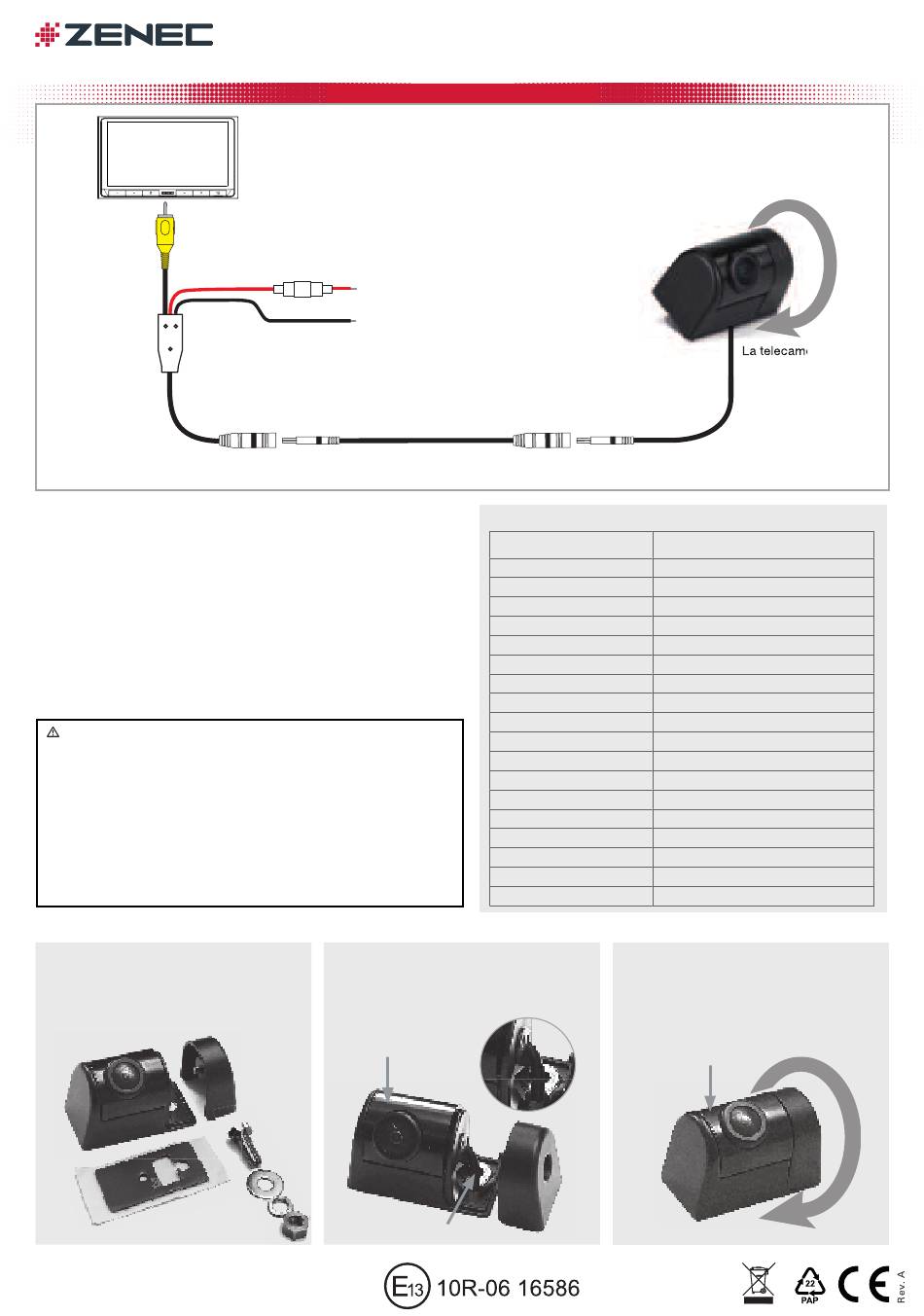

ISTRUZIONI DI MONTAGGIO
RCA / Cinch
Segnale video (CVBS)
0.70 m
CARATTERISTICHE PRINCIPALI
• Telecamera posteriore universale compatta ad alta risoluzione
• Robusto alloggiamento della telecamera in alluminio pressofuso
• Sensore a camma con angolo di visione diagonale di 170° per un'ampia
area di monitoraggio dietro il veicolo
• Regolazione verticale della sezione dell'immagine a 140° ruotando il
rullo del sensore, da 0° a 70° in alto / da 0° a 70° in basso
• Sensore CMOS ad alta sensibilità con sensibilità alla luce di 0,3 lux per
una buona visione notturna
• Cavo di sistema separabile lungo 10 m con connettori mini 4-PIN
• Foro passacavo necessario: 6,1 mm, montaggio semplice tramite vite a
filettatura cava M6
• Certificato IP69K
ATTENZIONE
■ Utilizzare esclusivamente il cavo di collegamento in dotazione. La
modifica del cavo invalida la garanzia.
■ La telecamera è resistente all'acqua e alla polvere ed è stata conces-
sa in licenza secondo lo standard internazionale IP69K. Tuttavia, la
pulizia del veicolo con acqua ad alta pressione e dispositivi a getto di
vapore può comunque causare danni ai modelli di telecamera classifi-
cati IP69K per infiltrazione di acqua.
■ Se il veicolo viene trattato con un dispositivo di pulizia ad alta pressione
a getto d'acqua, assicurarsi di mantenere una distanza di almeno un
metro tra l'ugello dell'acqua e il sensore/alloggiamento della telecamera.
Telecamera di retromarcia regolabile
Allentare la vite di bloccaggio del coperchio laterale
dell'alloggiamento della telecamera. Estrarre il cavo della
telecamera dall'apertura rettangolare nel parte inferiore della
fotocamera. Il set di accessori contiene un pezzo di vite a
filettatura cava, rondella, controdado M6, rondella elastica
M6, Tampone adesivo 3M e vite di fissaggio autofilettante.
Custodia per fotocamera
Tampone adesivo 3M
ZENEC by ACR AG · Bohrturmweg 1 · CH-5330 Bad Zurzach · Svizzera
Rappresentante legale, EU: ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787
Lauchringen ∙ Germania ∙ www.zenec.com
Fusibile 0.5 A
Rosso: DC 6 ~ 24 V
Nero: GND
mini 4PIN
mini 4PIN
(femmina)
(maschio)
Inserire il cavo nella scanalatura della vite a filettatura
cava. Instradare il cavo con la vite a filettatura cava nel
foro rotondo nella base della telecamera. Praticare un foro
passacavo di montaggio/cavo con un diametro di 6 mm.
Fissare la camma tramite vite cava filettata con rondella,
rondella elastica e controdado M6.
Coperchio
Cilindro
laterale
Vuoto
vite
10.0 m
mini 4PIN
mini 4PIN
(femmina)
SPECIFICHE TECNICHE
Dispositivo immagine:
Lunghezza focale dell'obiettivo: f 1.8
Sistema TV:
Angolo di visione:
Risoluzione nativa del sensore: 1305 (H) x 977 (V) pixel
Risoluzione uscita video:
Rapporto segnale/rumore:
Sensibilità alla luce:
Uscita video:
Bilanciamento del bianco:
Compensazione del controluce: automatico
Correzione gamma:
Controllo del guadagno:
Sistema di sincronizzazione:
Alimentazione:
Consumo di corrente:
Grado di protezione IP:
Temperatura di esercizio:
Dimensioni (LxAxP):
Cavo
ZE-RVC82MT
ZE-RVC82MT
TELEC AMER A POSTERIORE
La telecamera ruota
0.70 m
(maschio)
sensore CMOS SONY IMX225LQR da
6,09 mm
NTSC / 30 fps
170° (D) x 135° (H) x 90° (V)
> 420 linee TV
> 48 dB
0.3 lux
1.0 Vp-p, 75 ohm CVBS
automatico
0.45
automatico
automatico
DC 6 – 24 V
70 mA @12 VDC, ≤ 480 mW
IP69K
-30° C ~ +75°C, RH 95% max.
44 x 23 x 29 mm
In alternativa, la telecamera può essere fissata con il pad
adesivo 3M o la vite autofilettante. Il cavo deve essere
sempre instradato attraverso il foro tondo nella base della
telecamera per garantire l'intera gamma di regolazione del
cilindro del sensore. Avvitare senza stringere il coperchio
dell'alloggiamento e allineare la fotocamera. Stringere bene
la vite di bloccaggio.
Cilindro
