EN-3000386-2 ETSI (European Telecommunications Standards Institute) :
équipements des réseaux de télécommunication. Exigences en matière de
compatibilité électromagnétique, (catégorie d'équipements - autre que les centres
de télécommunication)
La Figure 17 indique l'emplacement des broches sur le connecteur RJ-45.

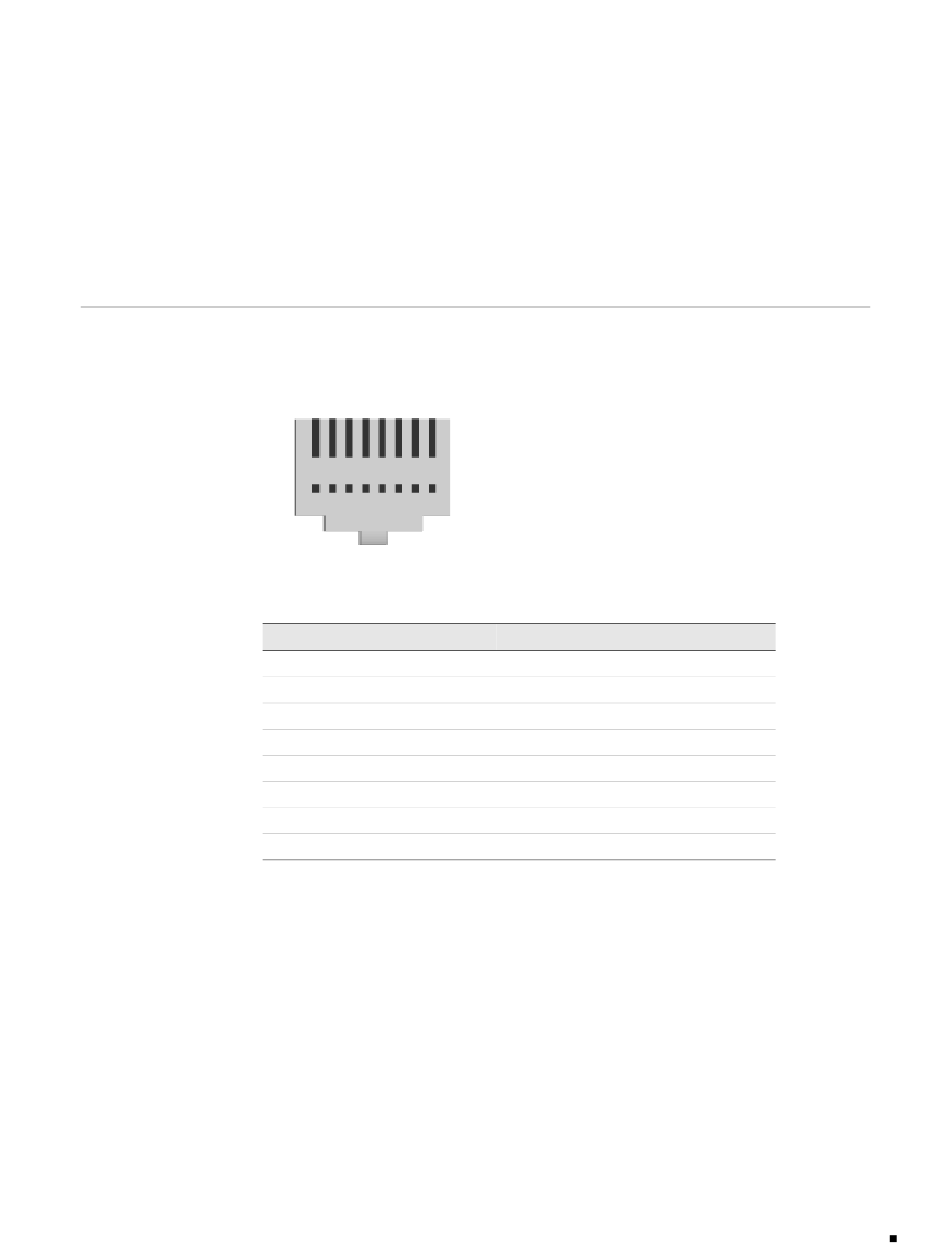

Figure 17 : schémas de brochage RJ-45
1 2 3 4 5 6 7 8
Le Tableau 10 répertorie les broches des connecteurs RJ-45.
Tableau 10 : broches des connecteurs RJ-45
Broche Nom
1 RTS Out
2 DTR Out
3 TxD
4 GND
5 GND
6 RxD
7 DSR
8 CTS
E/S Description
S Demande d'émission
S Terminal prêt
S Transmission de données
S/O Mise à la terre du châssis
S/O Mise à la terre du châssis
E Réception de données
E Modem prêt
E Prêt à émettre
