Sommaire des Matières pour TREND DJ300

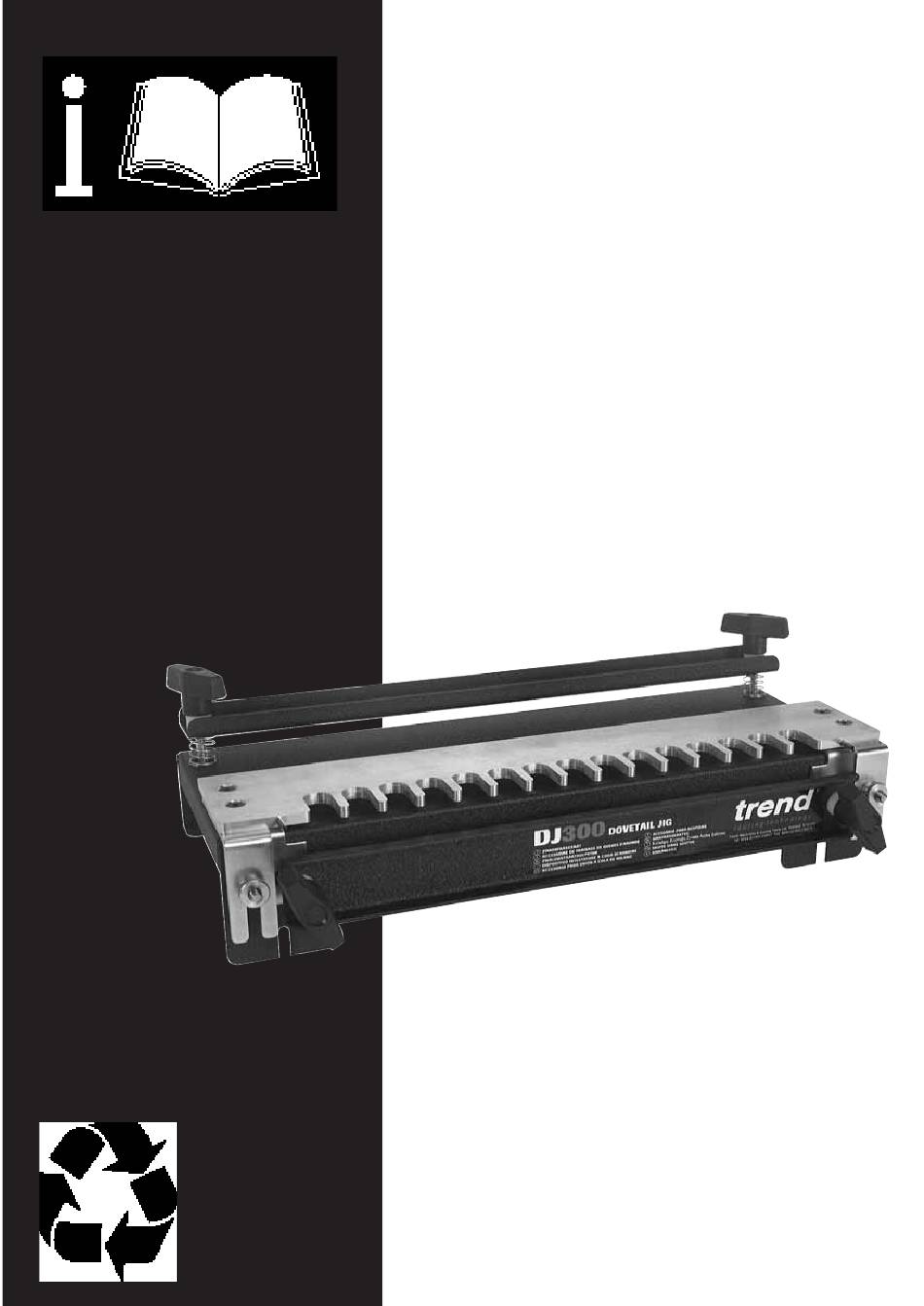

- Page 1 DJ300...
- Page 2 à proximité du gabarit. IMPORTANT! Prenez note que les dimensions Veuillez prendre note des commentaires. indiquées sont approximatives. ☎ Si vous avez besoin de plus amples renseignements ou de pièces détachées, veuillez contacter votre revendeur agrée Trend.
- Page 3 DJ300 DESCRIPTION DES PIECES 1 x Peigne 1/2” 1 x Base complète avec 4 x Vis de blocage pour peigne avec goupilles tête moulée 1 x Clé Allen 2 x Maintien des modèles complets 1 x Barre de maintien avec vis...
- Page 4 DJ300 Consignes de sécurité ■ N’exercez pas une pression exagérée sur la ■ Débranchez toujours la défonceuse du pince lors du serrage, ceci abime la queue de secteur lors du changement de fraises ou de la fraise et la fragilise.
- Page 5 DJ300 Assemblage Utilisez le dessin ci-dessous comme guide pour l’assemblage du gabarit. 1. Vis de blocage 10. Butée transversale 2. Rondelle nylon 11. Vis de maintien butée 3. Barre de maintien - courte 12. Rondelle 4. Barre de maintien - longue 13.
- Page 6 ■ Avec un marteau, installez les deux butées (19) dans les trous situés sur le peigne (7). (Cette procédure est aussi nécessaire lors de l’utilisation du DJ300/01). ■ Installez le peigne (7) en aluminium aux plaques de maintien (9) à l’aide des vis (8).
- Page 7 Caractéristiques des peignes Peigne standard 12,7mm Le gabarit à queues d’arondes standard DJ300 est livré avec un peigne de 12,7mm et vous permet de fabriquer des assemblages apparents et en retrait. La douille de guidage de 15,7mm et la fraise Queue d’aronde 12,7mm...
- Page 8 DJ300 Standard avec ensemble de base Peigne standard queues d’arondes 12,7mm No. 1 Butées queues d’arondes 12,7mm No. 2 Butées queues d’arondes 12,7mm en retrait Douille de guidage 15,7mm (ref. GB157). DJ300/01 Peigne à queues d’arondes 6,3mm No. 3 Butées à queues d’arondes 6,3mm Livré...
- Page 9 DJ300 Instructions d’installation Installation sur un établi Le gabarit doit être fixé sur un établi ou une surface de travail à l’aide des vis fournies. Une surface de travail évite d’abimer votre établi, et est rapidement fixée à l’aide de presses de placages.
- Page 10 DJ300 ■ Installez la fraise de 12,7mm dans la pince en Préparation de la défonceuse insérant au moins 3/4 de la queue. ■ Installez la douille de guidage. Ajustez la hauteur de la fraise de manière à ce qu’elle dépasse de 17mm de la base pour les queues d’arondes de 12,7mm, et de...
- Page 11 DJ300 Préparation du bois Il est important de préparer le travail pour gagner du temps et éviter des erreurs Derrière Intérieur désagréables. Les deux côtés du gabarit peuvent être utilisés. Néanmoins, pour assurer un bon maintien, ne serrez qu’une paire de pièces dans le gabarit.
- Page 12 DJ300 Largeur des pièces Queue d’aronde 12,7mm (pas de 21.5mm avec 3mm de décalage) ■ Toutes les longueurs jusqu’à 300mm peuvent Nombre de dents entières être travaillées. Pour obtenir un assemblage 9... symétrique de chaque côté, voyez le tableau 21.5 64.5...
- Page 13 DJ300 UTILISATION Installation En utilisant le peigne de 12,7mm ou de 6,3mm Réglage en utilisant le bloc de réglage ■ Installez les butées en laissant les vis légèrement relachées (1). Installez les N°3 pour Installez les N°1 pour queues de 6,3mm queues de 12,7mm ■...
- Page 14 DJ300 ■ Relachez les écrous molletés (1). En utilisant la clé fournie, ajuster la position des écrous (2) de manière à aligner l’arrière des fentes avec la ligne du bloc de réglage (3). Queues d’arondes 6,3mm Queues d’arondes 12,7mm 15mm 7.5mm...
- Page 15 DJ300 Usinage de l’assemblage ■ Allumez votre défonceuse, et faites une coupe de droite à gauche, ne travaillant que le bord droit. Ceci évitera des cassures au stage suivant. ■ En suivant avec la douille les fentes du peigne, fraisez de gauche à droite.
- Page 16 Intérieur Fraisez une réduction de 9,5mm de large pour une profondeur de 11.1mm autour de l’intérieur, en utilisant la fraise Trend ref. TRC040, équipée du roulement ref. B16A. ■ Installez les butées nécessaires en les laissant laches. Voir ci-dessous: Installez les butées N°2...
- Page 17 DJ300 ■ Placez le devant du tiroir sous la barre de Avec une chute de 9,5mm maintien (1) en alignant avec la chute. Glissez le devant du tiroir jusqu’à aligner la ligne de décalage avec le bord de la fente (2).
- Page 18 DJ300 Usinage du devant ■ Installez la douille de guidage et la fraise. Usinez de droite à gauche en suivant les fentes du peigne avec la douille de guidage. Le devant est maintenant fini. Pour des tiroirs ayant des déports différents, adaptez les dimensions en conséquence.
- Page 19 à queues d’arondes. La douille de guidage livrée avec l’ensemble de base est utilisée en association avec la fraise à deux tranchants de 12,55mm Trend ref. TRC021A ■ Assemblez le peigne et les plaques de maintien à l’aide des vis fournies.
- Page 20 DJ300 Réglage du gabarit ■ Installez les butées marqués N°2 sans les serrer. ■ Positionnez le gabarit sur la base. Placez une chute plus épaisse d’au moins 6,5mm sous la barre supérieure, de manière à l’aligner avec le devant de la base et l’éloigner de la butée.
- Page 21 DJ300 ■ Enlevez le peigne (1), glissez la butée contre la pièce (2) maintenue sous la barre frontale. Serrez les vis de blocage de la butée (3). ■ Répétez les opérations pour le réglage de la butée de droite en utilisant la ligne de décalage de droite.
- Page 22 DJ300 DJ300 LISTE DES PIECES DETACHEES v3.0 11/1999 N° Qty. Description Ref. DJ300 Base WP-DJ300/01 Barre de maintien frontale - courte WP-DJ300/02 Barre de maintien frontale - longue WP-DJ300/03 Vis de serrage manuel WP-DJ300/04 Rondelle nylon WP-DJ300/05 Ressort pour barres WP-DJ300/06 Ecrou molleté...
- Page 23 DJ300 v3.0 11/1999 DJ300 -22-...
- Page 24 DJ300 v3.0 11/1999 DJ300/01 TRC041 DJ300/02 TRC021A -23-...
- Page 25 DJ300 Problèmes rencontrés ■ Eclats - ceci arrive lorsqu’on coupe en bois de fil, et peut être évité en effectuant une coupe avec un cutter au travers du fil du bois, à hauteur de la fraise. ■ Joint en queue d’aronde trop lache - augmentez la profondeur de coupe.
- Page 26 WWW: _________________www.trendm.co.uk RECYCLABLE © Copyright Trend 2003. No part of this publication may be reproduced, stored or transmitted in any form without prior permission. Our policy of continuous improvement means that specifications may change without notice. Trend Machinery and Cutting Tools...
