B.E.G. LUXOMAT
DE
Arbeiten an elektrischen
Anlagen dürfen nur von
Elektrofachkräften oder von
unterwiesenen Personen unter
Leitung und Aufsicht einer
Elektrofachkraft entsprechend
den elektrotechnischen Regeln
vorge nommen werden.
Vor Montage Leitung
spannungsfrei schalten! Dieses
Gerät ist nicht zum Freischalten
geeignet.
DALI ist nicht SELV – Es gelten
die Installationsvorschriften
für Niederspannung. Die
DALI-Schraubklemmen dürfen
nicht an 230 VAC angeschlossen
werden!
Lesen Sie dieses Beiblatt und
die Betriebsanleitung vor der
Inbetriebnahme des Gerätes.
Die Kenntnis dieser Dokumente
gehört zur bestimmungsgemä-
ßen Verwendung!
Funktionsweise
Präsenzmelder für große
Höhen mit integriertem
DALI-Applikations-Controller
für eine energieeffiziente
Lichtsteuerung. Externer, me-
chanisch auf eine Montagehöhe
zwischen 5 und 16 m einstell-
barer Teleskop-Lichtfühler für
eine anwendungsgerechte
Lichtmessung. DALI-2 zerti-
fiziertes Produkt. Integrierte
DALI-Spannungsversorgung.
DALI-Schnittstelle zur Ansteu-
erung digitaler, dimmbarer
EVG im Broadcast-Verfahren.
Manuelles Schalten und
Dimmen über konventionelle
Taster möglich. Bidirektionale
IR-Kommunikation ermöglicht
schnelle Integration in die
Projektverwaltungsfunktion
der B.E.G. One App.
Voller Funktionsumfang ist nur
mit dem BLE-IR-Adapter und
einem Smartphone oder Tablet
(Android, iOS) aktivierbar.
Werk seinstellung 10 min
Nachlaufzeit und 500 Lux
Helligkeitssollwert.
Ausführung als Singlemaster-
Gerät, nicht vernetzbar. Erweite-
rung des Erfassungsbereiches mit
Slave- Geräten möglich.
Anzahl von DALI-Teilnehmern
kann über den B.E.G. Online
DALI Linienplaner schnell und
zuverlässig ermittelt werden.
Für eine planungssichere
Kalkulation wird empfohlen,
immer 80 % des garantierten
Ausgangsstroms als Basis zu
verwenden. DALI-Ausgangslei-
stung kann mit Zubehör erhöht
werden.
PD4-M-DACO-GH-SM DALI-2 93469
®
EN
Sicherheitshinweise
Work on the mains supply may
only be carried out by qualified
professionals or by instructed
persons under the direction
and supervision of qualified
skilled electrical personnel in
accordance with electrotechni-
cal regulations.
Disconnect supply before instal-
ling! This device is not to be used
to isolate other equipment from
the mains supply.
DALI is not SELV – the instal-
lation instructions for low
voltage apply. The DALI screw
clamps must not be connected
to 230 VAC!
Read this supplementary sheet
and the operating instructions
before putting the device
into operation. Knowledge of
these documents is part of the
intended use!
Operation

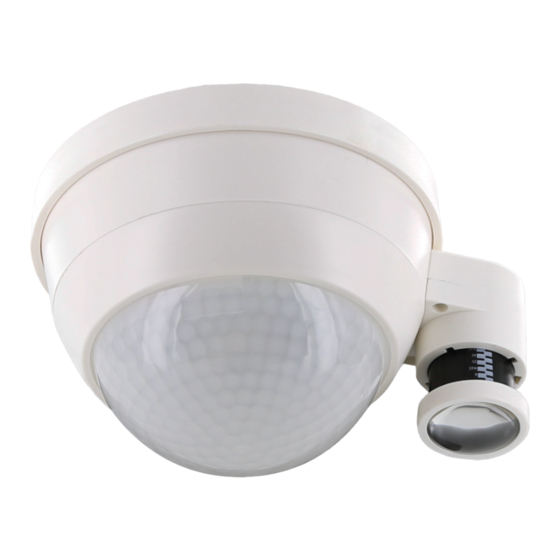

Occupancy detector for large
heights with integrated DALI
application controller for
energy-efficient lighting control.
External telescopic light sensor
for a mounting height between
5 and 16 m (mechanically
adjustable) for measuring the
light according to the applica-
tion. DALI-2 certified product.
Integrated DALI power supply.
DALI interface for controlling
digital, dimmable ECGs in broad-
cast mode. Manual switching
or dimming via conventional
pushbuttons. Bidirectional IR
communication enables fast
integration into the project
management function of the
B.E.G. One app.
Complete range of functions can
only be activated using the BLE-
IR-Adapter and a compatible
Smartphone or Tablet (Android,
iOS). Factory setting 10 min
follow-up time and 500 lux
brightness set value.
Single master version, not net-
workable. Detection area can be
extended with slave devices.
Number of DALI participants
can be determined quickly and
reliably via the B.E.G. Online
DALI Line Planner. For a reliable
calculation, it is recommended
to always use 80% of the
guaranteed output current as a
basis. DALI output power can be
increased with accessories.
FR
Safety instructions
Travailler sur un réseau ne s'im-
provise pas, seul un electricien
qualifié et habilité doit effectuer
ce raccordement.
Avant de commencer l'installati-
on, assurez-vous que l'alimen-
tation est coupée. Cet appareil
ne doit pas être utilisé pour isoler
d'autres appareils de l'alimenta-
tion secteur.
DALI est différent de SELV – Les
prescriptions d'installation
pour basse tension doivent être
respectées. Les bornes DALI ne
doivent pas être raccordées à
230 VCA!
Avant la mise en service de
l'appareil, veuillez lire cette
fiche complémentaire et le
mode d'emploi de l'appareil. La
connaissance de ces documents
fait partie d'une utilisation
conforme !
Fonctionnement
Détecteur de présence pour
grandes hauteurs avec contrô-
leur d'application DALI intégré
pour une commande d'éclairage
efficace en énergie. Capteur de
lumière téléscopique externe
pour une hauteur de montage
ajustable mécaniquement entre
5 et 16 m pour une mesure
de lumière selon l'application.
Produit certifié DALI-2. Alimen-
tation électrique DALI intégrée.
Interface DALI pour la commande
de ballasts numériques et
graduables en mode broadcast.
Commutation et variation
manuelle possible par l'inter-
médiaire d'un bouton-poussoir
conventionnel. La communica-
tion IR bidirectionnelle permet
une intégration rapide dans la
fonction de gestion de projet de
l'app B.E.G. One.
Les fonctions complètes ne sont
activables qu'avec l'adaptateur IR
ou l'adaptateur BLE-IR de B.E.G.
et un Smartphone/une tablette
(Android, iOS). Réglages d'usine
10 min et 500 Lux.
Conçu comme un dispositif à
maître simple, il ne peut pas être
mis en réseau. Extension de la
portée de détection possible par
appareils esclaves.
Le nombre d'appareils DALI
peut être déterminé rapide-
ment et de manière fiable
grâce au planificateur de lignes
DALI en ligne de B.E.G. Pour un
calcul fiable, il est recommandé
de toujours utiliser 80% du
courant de sortie garanti comme
base. Possibilité d'augmenter la
puissance de sortie DALI à l'aide
d'accessoires.
NL
Consignes de sécurité
Werkzaamheden aan elektrische
installaties mogen alleen door
gekwalificeerde installateurs of
geschoold personeel uitgevoerd
worden en dit in overeenstem-
ming met de elektrotechnische
voorschriften.
Netspanning uitschakelen
alvorens te beginnen met de
montage. Dit toestel mag niet
gebruikt worden om de aangeslo-
ten apparaten te isoleren van de
voedingsspanning.
DALI is niet SELV – De voor-
schriften voor laagspannings-
installaties zijn van toepassing.
De DALI-schroefklemmen
mogen niet op 230 VAC worden
aangesloten!
Lees dit aanvullende blad en de
gebruiksaanwijzing voordat u
het apparaat in gebruik neemt.
Kennis van deze documenten
maakt deel uit van het beoogde
gebruik!
Werkwijze
Bidirectionele aanwezigheids-
melder met geïntegreerde DA-
LI-applicatiecontroller voor een
energie efficiënte lichtregeling.
Externe mechanische instelbare
telescopische lichtsensor voor
montagehoogtes van 5 tot 16
m voor een applicatiespecifieke
lichtmeting. DALI-2 gecertifi-
ceerd product. Geïntegreerde
DALI-voeding. DALI-interface
voor het aansturen van digitale,
dimbare elektronische voor-
schakelapparaten in broadcast
modus. Handmatig schakelen
of dimmen via conventionele
drukknoppen is mogelijk.
Bidirectionele IR-communicatie
maakt snelle integratie in de
projectmanagementfunctie van
de B.E.G. One app.
De volledige functionaliteit kan
alleen worden geactiveerd met
de BLE-IR-adapter en een smart-
phone of tablet (Android, iOS).
Fabrieksinstelling 10 min naloop-
tijd en 500 lux helderheid.
Single-master apparaat, kan
niet in een netwerk worden
opgenomen. Uitbreiding van het
detectiegebied met slave-mel-
ders is mogelijk.
Het aantal DALI-deelnemers kan
snel en betrouwbaar worden
bepaald via de B.E.G. Online
DALI Lijn planner. Voor een
betrouwbare berekening wordt
aanbevolen altijd 80% van de
gegarandeerde uitgangsstroom
als basis te nemen. Het DALI-
uitgangsvermogen kan met
accessoires verdubbeld worden.
