Système de bus radiofréquence
Répétiteur radiofréquence
o
Fixer le répéteur avec 2 vis (6).
o
Défoncer l'entrée de câble (10) et le câble secteur (9).
o
Raccorder le câble secteur au répéteur.
o
Paramétrer l'émetteur dans le répéteur (voir chapitre Mise en service).
o
Visser fermement le couvercle du boîtier.
Sortir l'antenne du boîtier.
i Autorisé uniquement pour l'indice de protection IP20.
Si la puissance de la réception radio du récepteur est insuffisante, il est possible de l'améliorer
en sortant l'antenne enroulée dans l'appareil.
o
Desserrer les vis (5) et retirer le couvercle du boîtier (4).
o
Défoncer l'entrée de câble (7).
o
Sortir l'antenne (8).
o
Visser fermement le couvercle du boîtier.
4.2 Mise en service
Paramétrage de l'émetteur radio
Pour que le répéteur puisse transmettre le télégramme radio d'un émetteur, cet émetteur doit
être paramétré dans le répéteur.
Pendant le paramétrage d'un émetteur, la portée du répéteur est réduite à env. 5 m. La dis
tance entre le répéteur et l'émetteur à paramétrer doit donc être comprise entre 0,5 m et 5 m.
o
Tourner le commutateur Prog (11) en position ON (figure 5).
La LED rouge (2) Prog clignote (figure 1).
o
Déclencher le télégramme de paramétrage sur l'émetteur radio (voir la notice de l'émetteur
radio).
L'émetteur radio est paramétré. Les LED verte et rouge s'allument pour la confirmation.
i Lors du paramétrage de l'émetteur radio, tous les canaux existants, les touches Tout acti
ver, Tout désactiver et Scènes de lumière sont automatiquement paramétrés.
o
Tourner le commutateur Prog (11) en position OFF.
Les deux LED s'éteignent.
Effacer l'émetteur radio
o
Renouveler le paramétrage de l'émetteur radio à supprimer.
La LED rouge s'allume pour contrôler qu'un émetteur radio à été supprimé.
82530522

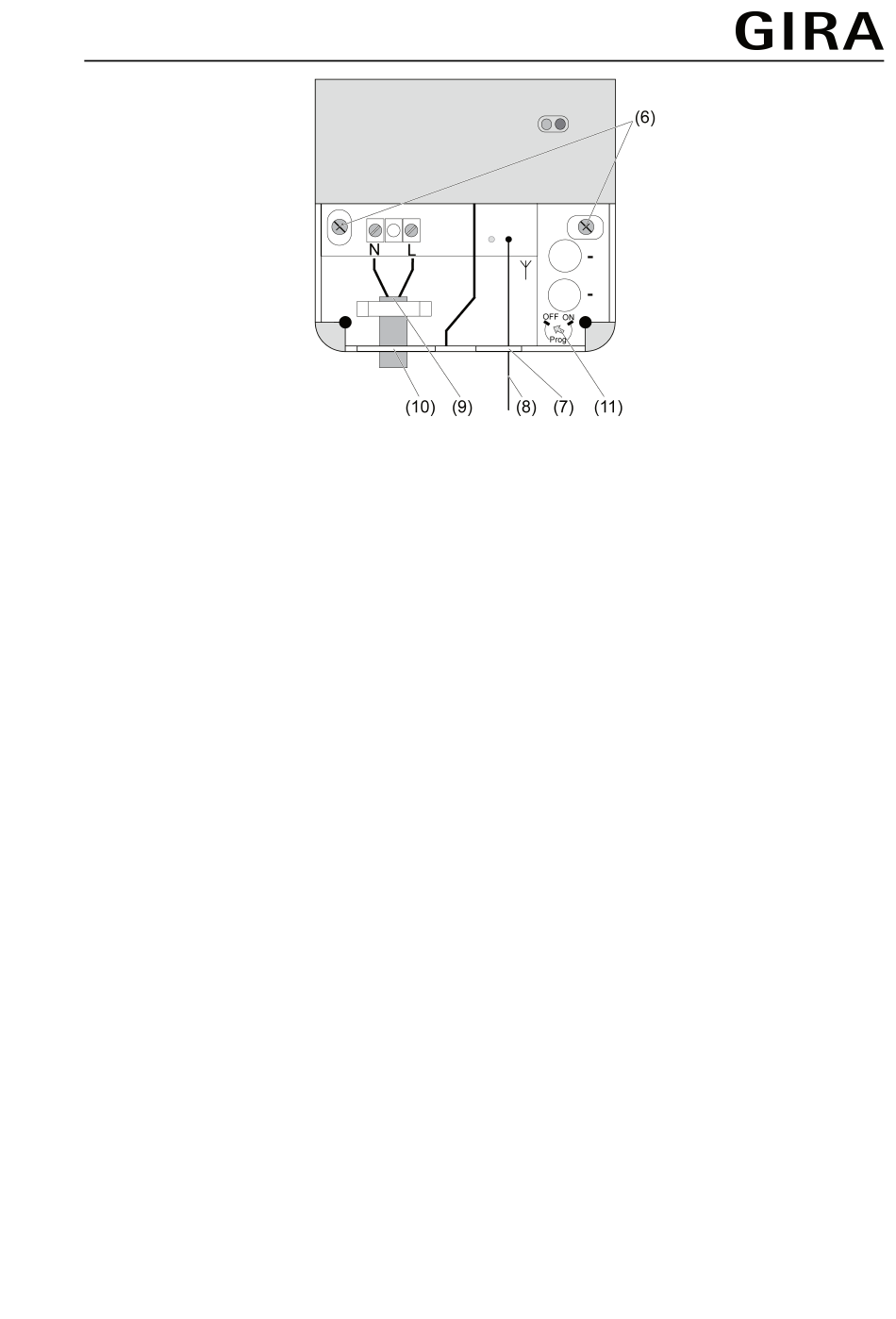

Figure 5
24.10.2016
4/5
