(GBA-9002A, GBA-9002B, GBA-
Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité. Respectez les. De par l'évolution
constante des produits, des différences peuvent apparaîtrent entre ce manuel et votre article. Si vous deviez constater
une incohérence, n'hésitez pas à nous contacter, nos coordonnées se trouvant ci-dessous.
Varan Motors
BCIE SARL, gruuss-strooss 28, 9991 Weiswampach, Luxembourg

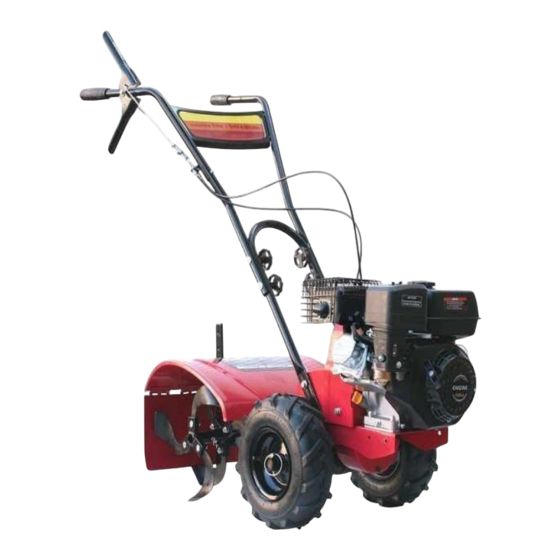

Motoculteur 93020
9002C)
Manuel d'utilisation
Photo non contractuelle, l'apparence du
produit peut être modifiée.
1
T: 00352/26908036 – F: 00352/26908040
93020
17.05.2018
Made in China
Publicité
Manuels Connexes pour Varan Motors 93020
Sommaire des Matières pour Varan Motors 93020
- Page 1 93020 17.05.2018 Motoculteur 93020 (GBA-9002A, GBA-9002B, GBA- 9002C) Manuel d’utilisation Photo non contractuelle, l'apparence du produit peut être modifiée. Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité. Respectez les. De par l'évolution constante des produits, des différences peuvent apparaîtrent entre ce manuel et votre article. Si vous deviez constater une incohérence, n'hésitez pas à...
- Page 2 93020 Responsabilité de l’utilisateur L’assemblage correct et une utilisation sécurisée est du ressort de l’utilisateur. Lisez et respectez les instructions de sécurité Suivez attentivement les instructions d’assemblage Entretenez le motoculteur selon les indications et schémas indiqués dans le manuel.
- Page 3 93020 Mesures de sécurité moteur Monoxyde de carbone Tous les moteurs contiennent du monoxyde de carbone dans leur pot d’échappement. Le monoxyde de carbone est un gaz mortel, incolore, inodore, insipide qui peut être présent sans que vous ne le sachiez. Le niveau mortel de monoxyde de carbone peut rester présent pendant plusieurs jours dans les endroits fermés ne présentant aucune aération.
- Page 4 93020 moteur Faites toujours tourner le moteur avec le bouchon de réservoir fermé. Ne fumez jamais lorsque vous manipulez du carburant Pour éviter tout départ d’incendie provoqué par de l’électricité statique, utilisez uniquement des bidons non métallique ...
- Page 5 93020 Déballage et assemblage Levez délicatement le motoculteur hors de sa boite, enlevez les protections de transport ou autre attaches pouvant retenir les pièces du motoculteur. Assemblage 1. Installez le régulateur de profondeur 1. Installez le régulateur de profondeur sur le support avec la poignée faisant face vers l’arrière.
- Page 6 93020 3. Attachez le guidon au motoculteur 1. Insérez 4 boulons de stabilité de chaque côté dans chaque trou. 2. Placez et serrez des écrous sur chaque boulon 4. Remplir le carter du moteur Important Le moteur est expédié de l’usine sans huile. L’huile doit être ajoutée avant de démarrer le moteur.
-
Page 7: Utilisation
93020 UTILISATION Inspection avant démarrage 1. Assurez que toutes les sécurités soient mise en place et que tous les boulons et écrous soient bien fixés. 2. Vérifiez le niveau d’huile dans la boite de vitesse. Consultez le manuel pour la procédure. - Page 8 93020 Arrêt de la machine Pour arrêter le moteur, placez l’interrupteur sur OFF. Pour stopper les roues et les pales , placez le levier de contrôle au point neutre. Retourner la terre 1. Réglez le régulateur de profondeur à la profondeur désirée.
- Page 9 93020 Goupille de verrouillage des roues Placer les roues 1. Enlevez la goupille. Alignez le trou de l’axe avec le trou du moyeu de la roue 2. Insérez la goupille à travers les trous, repliez la partie supérieure pour assurer la tenue de la goupille 3.
- Page 10 93020 Régler la profondeur de la barre de labour La profondeur de retournement de la terre est contrôlée par la hauteur de la barre de labour. Pour ajuster la hauteur de la barre : La profondeur de travail est contrôlée par la hauteur de cette barre.
- Page 11 93020 ATTENTION : Relâchez immédiatement la poignée de mise en marche si vous heurtez un objet inconnu ou que les lames se bloquent. Une fois que la poignée est relâchée, placez le levier de commande de vitesse sur stop pour arrêter le moteur. Déconnectez la bougie. Vous pouvez alors enlevez l’objet étranger et vérifier les dommages.
- Page 12 93020 Plan d’entretien Tâche à effectuer Chaque mois ou Tous les Tous les Tous les utilisation 3mois ou 6mois ou ans ou 100h 300h Tension de la Vérifier courroie Changer Huile moteur Vérifier Changer Filtre à air Vérifier Nettoyer V (1)
- Page 13 93020 Installer une nouvelle courroie arrière a. Tirez la courroie du bas vers le haut b. Placez la courroie autour de la poulie en mouvement c. Placez la courroie en-dessous des guides de courroie d. Tirez doucement sur le lanceur en obligeant la courroie à passer dans la cannelure en V.
- Page 14 93020 Vérifier la pression des pneus La pression recommandée est de 1.4bar. Si les 2 pneus n’ont pas la bonne pression, le motoculteur tirera d’un côté. Lubrification Une bonne lubrification des parties mécaniques est importante pour une bonne utilisation et un entretien facile de la machine.
- Page 15 93020 Dépannage et réparations Problème Solution possible 1. Ajouter de l’essence Moteur ne démarre pas 2. Connectez la bougie 3. Le choke doit être ouvert pour un démarrage à froid Le moteur tourne difficilement Nettoyez ou remplacez le filtre à air Le moteur a du mal à...
- Page 16 93020 Problème Solution possible Les courroies grincent au point neutre et/ou en 1. Ajustez le guide de courroie de marche avant : - Coupez le moteur et laissez l’échappement reculant refroidir - déconnectez la bougie - Enlevez la protection de courroie - Abaissez le levier de sécurité...
-
Page 17: Declaration De Conformite Ce
Houe à Moteur à Essence - Motoculteur / Gasoline Tiller - Cultivator 93019, 93020/ GBA-902A, GBA-902B, GBA-901A, GBA-901B, GBA-901C Sold under the brand / Vendu sous la marque : Varan Motors To which this document relates, are in conformity with the following applicable EC directives / Auxquels ce document se rapporte, sont en conformité...
