Manuel d'utilisation
MaxiCharger AC Ultra

Publicité

loading

Sommaire des Matières pour Autel MaxiCharger AC Ultra

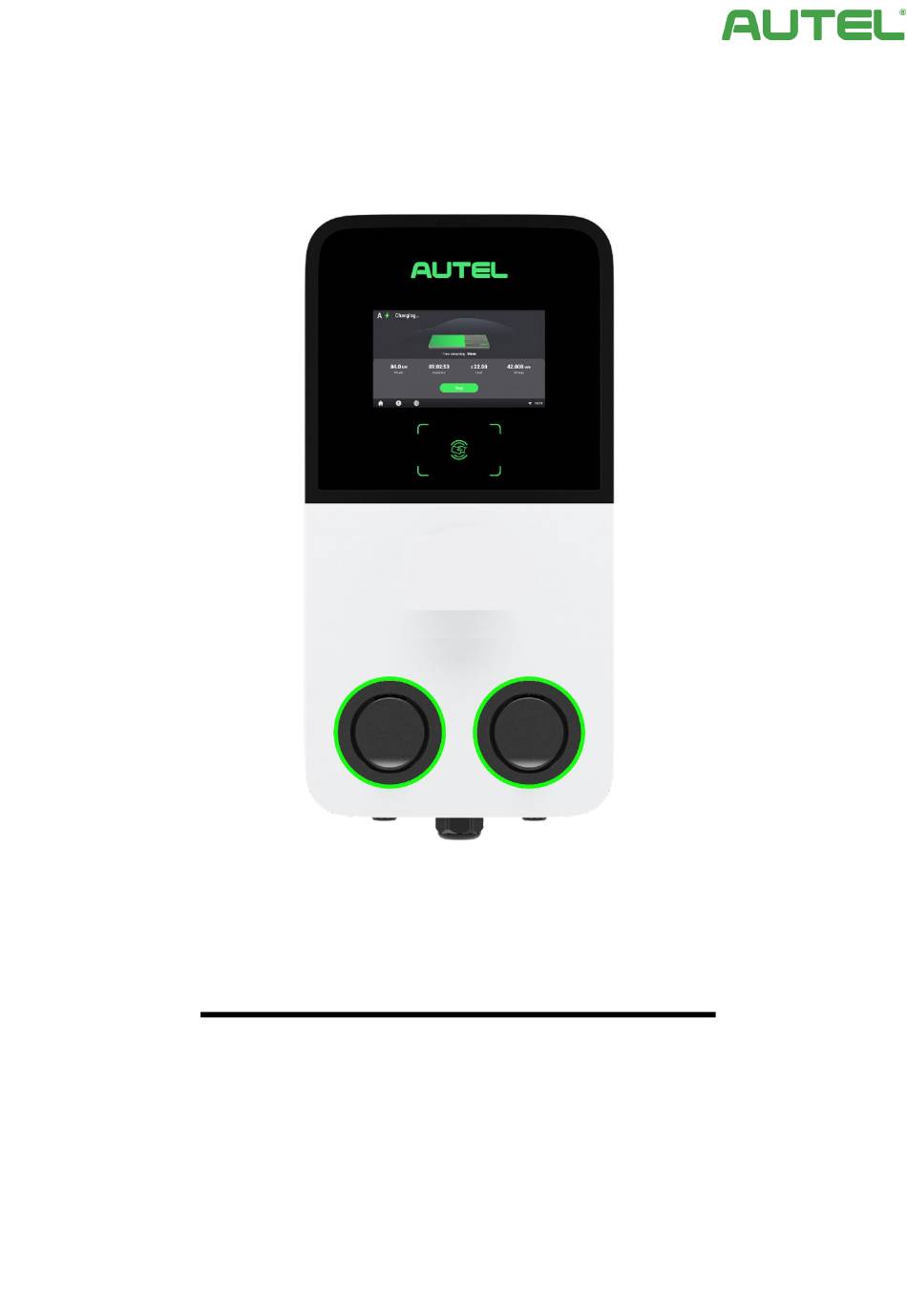

  • Page 1 Manuel d'utilisation MaxiCharger AC Ultra...
  • Page 2 Toutes les informations, spécifications et illustrations contenues dans ce manuel sont basées sur les dernières informations disponibles au moment de l'impression. Autel se réserve le droit d'apporter des modifications à tout moment sans préavis. Bien que l'exactitude des informations contenues dans ce manuel ait été soigneusement vérifiée, aucune garantie n'est donnée quant à...
  • Page 3 SOMMAIRE Utilisation de ce manuel ..........................1 Conventions ..............................1 Sécurité ................................2 Messages de sécurité ............................2 Consignes de sécurité ............................2 Instructions d'élimination ..........................3 Introduction générale ............................ 4 Aperçu du produit ............................5 Dans l'emballage ............................. 6 Outils recommandés ............................
  • Page 4 Utilisation de ce manuel Ce manuel présente l'installation et l'utilisation du MaxiCharger AC Ultra. Avant l'installation, lisez ce manuel pour vous familiariser avec les instructions de ce MaxiCharger afin d'assurer une installation réussie et un fonctionnement sans problème. 1.1 Conventions Les conventions suivantes sont appliquées.
  • Page 5 2.2 Consignes de sécurité Les messages de sécurité ici présents couvrent des situations dont Autel a connaissance. Autel ne peut pas connaître, évaluer ou vous conseiller sur tous les risques éventuels. Vous devez vous assurer que toute condition ou procédure de maintenance rencontrée ne met pas en danger votre sécurité...
  • Page 6  Consultez le manuel d'utilisation du véhicule pour vérifier si le véhicule dégage des gaz dangereux ou explosifs pendant le chargement.  Suivez les instructions données dans le manuel d'utilisation du véhicule avant de choisir l'emplacement de charge pour le MaxiCharger. ...
  • Page 7 Ce manuel vous explique comment installer et utiliser cette borne de recharge. Utilisation prévue Le MaxiCharger AC Ultra est destiné à la recharge en courant alternatif des VE. Il est destiné à être utilisé à l'intérieur et à l'extérieur. DANGER ...

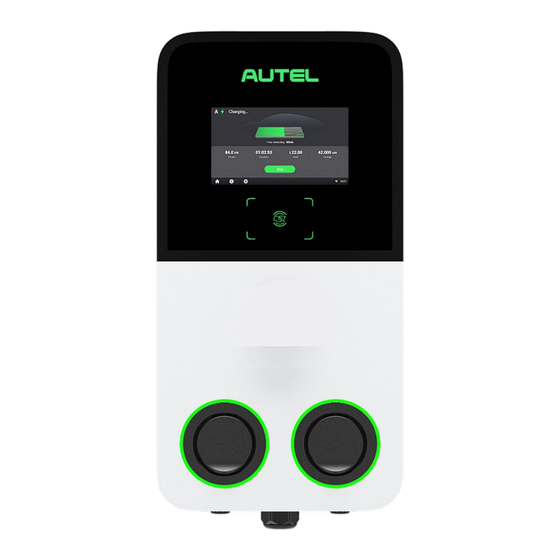

  • Page 8 3.1 Aperçu du produit MaxiCharger AC Ultra 1. Capteur de lumière ambiante - détecte la luminosité ambiante 2. Affichage 3. Lecteur RFID 4. LED d'état (voir 8.2 Description des LED pour plus de détails) 5. Douille 6. Étiquette du produit 7.
  • Page 9 3.2 Dans l'emballage Kit principal Borne de recharge Socle mural 1 PC 1 PC Vis (M6 x 50) Cheville murale (Pour montage mural (Pour montage mural uniquement) uniquement) 5 PCS 5 PCS Guide de référence Liste d'emballage rapide 1 PC 1 PC Kit de piédestal Boulon d'expansion...
  • Page 10 Kit d'outils Gabarit de perçage (Pour montage mural Clé à douille uniquement) 1 PC 1 PC Tournevis T10 1 PC...
  • Page 11 3.3 Outils recommandés  Ruban à mesurer  Niveau à bulle  Crayon  Foret de 8 mm  Perceuse  Dénudeur de câble  Connecteur à sertir  Pince à sertir  Tournevis Phillips NOTE Les outils mentionnés ci-dessus ne sont pas inclus dans l'emballage. Assurez-vous qu'ils sont disponibles avant installation.
  • Page 12 Installation 4.1 Préparation de l'installation 4.1.1 Choisir un lieu Pour montage mural :  Installez la borne de recharge sur une surface plane et verticale capable de supporter son poids (par exemple, un mur fini en briques ou en béton). ...
  • Page 13 6. Effectuez un contrôle visuel de la borne de recharge et des pièces pour vérifier si elles sont endommagées. En cas de dommage ou si les pièces ne correspondent pas à votre commande, contactez le service de livraison et le service d'assistance d'Autel. 4.3 Installation mécanique...
  • Page 14  Montage sur un mur  Montage sur un piédestal 4.3.1 Montage sur un mur ÉTAPE 1 1. Placez le gabarit de perçage contre le mur, à au moins 450 mm au-dessus de la surface. Ensuite, mettez-le à niveau à l'aide du niveau à bulle. 2.
  • Page 15 ÉTAPE 3 Fixez la borne de recharge sur le socle mural en insérant les deux vis de montage (B) situées à l'arrière de la borne de recharge dans les deux trous de montage supérieurs (A). Faites glisser la borne de recharge vers le bas pour engager les vis.
  • Page 16 ÉTAPE 5 Retirez les huit vis M3 x 8 à l'aide du tournevis T10. Mettez-les de côté. ÉTAPE 6 Retournez le couvercle de maintenance vers le haut. Insérez deux vis M6 x 50 dans les trous. Serrez les vis à 5- 7 Nm à...
  • Page 17 4.3.2 Montage sur un piédestal Préparation de la fondation ÉTAPE 1 1. Creusez un trou de 460 x 300 x 250 mm (L x W x H). 2. Creusez une tranchée et une ouverture pour accueillir le conduit de câblage. ÉTAPE 2 1.
  • Page 18 Perçage de trous 1. Placez le gabarit de perçage sur la fondation, en alignant son trou central sur l'embout du conduit. Nivelez ensuite le gabarit à l'aide du niveau à bulle. 2. Marquez quatre trous de montage sur la fondation. Retirez le gabarit de perçage. 3.
  • Page 19 ÉTAPE 2 1. Placez le piédestal sur la fondation, en l'alignant avec l'embout du conduit et les quatre trous de montage. 2. Enfoncez les boulons d'expansion M16 x 150 fournis dans les quatre trous de montage. Serrez les boulons à 140 Nm pour fixer le piédestal. Montage du socle mural 1.
  • Page 20 Installation de la borne de recharge Accrochez la borne de recharge au socle mural en alignant les deux vis de montage (A) à l'arrière de la borne de recharge sur les deux trous (B) du socle mural. Sécurisation de la borne de recharge ÉTAPE 1 Desserrez les deux vis M3 x 8 (A) au bas de la borne de recharge à...
  • Page 21 ÉTAPE 2 Retirez les huit vis M3 x 8 à l'aide du tournevis T10. Mettez-les de côté. ÉTAPE 3 Retournez le couvercle de maintenance vers le haut. Insérez deux vis M6 x 25 dans les trous. Serrez les vis à 5- 7 Nm à...
  • Page 22 4.4 Câblage de l'alimentation NOTE Utilisez un fil de cuivre d'au moins 16 mm . Choisissez en fonction de l'alimentation électrique disponible et de la distance par rapport au tableau de distribution. 1. Desserrez le presse-étoupe situé au bas de la borne de recharge et faites passer le câble d'entrée AC à travers celui-ci.
  • Page 23 4.5 Connexion à l'internet Le MaxiCharger AC Ultra peut accéder à Internet via le câble Ethernet, le réseau cellulaire ou Wi-Fi. 4.5.1 Via le câble Ethernet 1. Insérez le câble Ethernet avec la prise RJ45 dans l'un ou l'autre des ports inférieurs du câble Ethernet (A).
  • Page 24 4.5.3 Via Wi-Fi Pour connecter le MaxiCharger à Internet via Wi-Fi, veuillez d'abord terminer l'installation et consulter la section 5.1 Configurations initiales. 4.6 Installation complète 1. Assurez-vous que toutes les installations et tous les câblages sont sécurisés et corrects. Retournez ensuite le couvercle de maintenance vers le bas.
  • Page 25 Paramètres 5.1 Configurations initiales Lorsque le MaxiCharger est mis sous tension pour la première fois, il est nécessaire de compléter les configurations initiales par l'ingénieur d'installation. Suivez les instructions ci-dessous : 1. Sélectionnez la langue. Appuyez sur Suivant pour continuer. 2.
  • Page 26 3. Sélectionnez le fuseau horaire. Appuyez sur Suivant pour continuer ou sur Précédent pour revenir à la page précédente. 4. Sélectionnez le courant d'entrée maximum en fonction des caractéristiques du MaxiCharger et de la capacité du réseau local. Appuyez sur Terminer pour terminer les configurations initiales ou sur Précédent pour revenir à...
  • Page 27 5.2 Modifier les paramètres par défaut En général, le MaxiCharger a été configuré avant l'expédition, il n'est donc pas nécessaire de procéder à d'autres configurations que celles décrites ci-dessus. Pour modifier les paramètres par défaut : 1. Sur l'écran de veille, appuyez sur l'icône "devise ($)" dans le coin inférieur gauche pour accéder à l'écran de Détails des coûts.
  • Page 28 4. Une invite à saisir le mot de passe apparaît. Pour continuer, saisissez les 6 derniers chiffres du numéro de série du produit, qui se trouve sur l'étiquette du produit. NOTE Il est fortement recommandé de redéfinir le mot de passe pour des raisons de sécurité. Pour redéfinir le mot de passe, contactez l'assistance technique d'Autel.
  • Page 29 5. Sur l'écran de Maintenance de l'appareil, choisissez un paramètre à ajuster. 6. Dans certains cas où le MaxiCharger utilise une plateforme tierce au lieu de la plateforme Cloud d'Autel, il se peut que vous deviez régler manuellement les paramètres en appuyant sur Configuration des...
  • Page 30 Opération 6.1 Opérations de chargement Avant de commencer une session de charge, scannez le code QR ci-dessous pour télécharger l'application Autel Charge sur un appareil mobile à partir de Google Play ou App Store. Créez ensuite un compte. Vous êtes maintenant prêt à...
  • Page 31 6.2 Description de l'affichage 6.2.1 Écran de veille 1. Haut de l'écran — affiche le bouton Guide d'utilisation (touchez pour afficher les instructions de chargement) 2. Milieu de l'écran — appuyez sur pour sélectionner un connecteur 3. Bas de l'écran — appuyez pour revenir à la page d'accueil, afficher les coûts de charge et régler la langue. L'écran de veille s'affiche lorsque la borne de recharge est en état d'inactivité, ce qui indique que la borne est prête à...
  • Page 32 6.2.3 Écran de démarrage de chargement 6.2.4 Écran de chargement L'écran de chargement affiche la progression du chargement en temps réel, la puissance actuelle, la durée du chargement, le coût actuel, ainsi que le volume. Si nécessaire, appuyez sur le bouton Arrêter sur cet écran pour arrêter le chargement.
  • Page 33 6.2.6 Écran d'erreur L'écran affiche différents messages d'erreur en fonction du type d'erreur. Résolvez le(s) problème(s) en suivant les instructions à l'écran, contactez l'assistance technique d'Autel ou essayez un autre MaxiCharger. Voici un exemple d'écran d'erreur : Si la poignée de charge n'est pas disponible, l'écran suivant peut apparaître.
  • Page 34 Dépannage 7.1 Tableau de dépannage Élément Problèmes Solutions Utilisez multimètre pour vérifier si la tension de l'entrée d'alimentation est trop élevée. Si Surtension le résultat est supérieur ou égal à 120% de la tension nominale (276 contactez compagnie d'électricité locale. Utilisez multimètre pour...
  • Page 36 Spécifications 8.1 Spécifications du produit Élément Description Puissance de sortie AC nominale 2 x 22 kW Puissance d'entrée AC nominale 400 V ± 15%, triphasé, 50 Hz Type de réseau TN et TT Disjoncteur Schéma de câblage d'entrée 400 V AC, triphasé (3P + N + PE) Type de connecteur Prise IEC 62196 Type 2 ou prise avec obturateur Écran tactile de 8 pouces avec une résolution de 1280...
  • Page 37 Garantie 3 ans 8.2 Description des LED Description Vert fixe :  Le Borne de recharge est en mode veille. — Un VE est connecté. — Une session de charge est terminée. — Vert clignotant :  La poignée de charge est débranchée. (Devient vert fixe après 10 —...
  • Page 38 Vue frontale du piédestal Vue latérale du piédestal Poids du piédestal : 27,25 kg Matériau du piédestal : Acier inoxydable SUS430...
  • Page 39 Conformité Le produit est conforme aux normes suivantes et/ou à d'autres documents normatifs : EN 301 489-1 V2.2.3 EN 301 489-3 V2.1.1 EN 301 489-17 V3.2.4 EN 301 489-52 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 EN 301 908-1 V13.1.1 EN 301 908-2 V13.1.1 EN 301 908 -13 V13.1.1 EN 301 511 V12.5.1...
