BEGA 84 167 Fiche D'utilisation

02.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
600 600
Gebrauchsanweisung
Anwendung
Scheinwerfer mit symmetrischer
Lichtstärkeverteilung. Für den Einbau in
befestigte Flächen, Wege und Plätze.
Überrollbar von Fahrzeugen mit luftgefüllten
Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Abdeckrahmen aus Edelstahl,
Werkstoff-Nummer 1.4301
Einbaugehäuse mit Leitungseinführung für
Installationsrohr max. ø 20 mm
Sicherheitsglas mattiert
BEGA Vortex Optics
® .
Reflektoroberfläche Reinstaluminium
1,8 m wasserbeständige Anschlussleitung
07RN8-F 5 G 1@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI-steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Druckbelastung 1.000 kg (~10 kN)
Schlagfestigkeit IK09
Schutz gegen mechanische
Schläge < 10 Joule
Maximale Oberflächentemperatur 25 °C
(gemessen nach EN 60598 bei ta 15 °C)
c – Konformitätszeichen
r – Sicherheitszeichen
Gewicht: 14,5 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) C
Instructions for use
Application
Floodlight with symmetrical light distribution.
For recessed mounting in compacted surfaces,
paths and places.
Drive-over luminaire for vehicles with pneumatic
tyres.
Please note:
Luminaire must not be used for installation in
road lanes, where the fixture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Cover frame made of stainless steel,
steel grade number 1.4301
Recess housing with cable entry for cable
conduit, max ø 20 mm
Matt safety glass
BEGA Vortex Optics
Reflector surface made of pure aluminium
1,8 m water-resistant connecting cable
07RN8-F 5 G 1@ with implemented water
stopper and 1.2 m PVC cable conduit
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI controllable
A basic isolation exists between power cable
and control line
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
Pressure load 1,000 kg (~10 kN)
Impact strength IK09
Protection against mechanical
impacts < 10 joule
Maximum surface temperature 25 °C
(measured according to EN 60598 of ta 15 °C)
c – Conformity mark
r – Safety mark
Weight: 14.5 kg
This product contains light sources of energy
efficiency class(es) C
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com

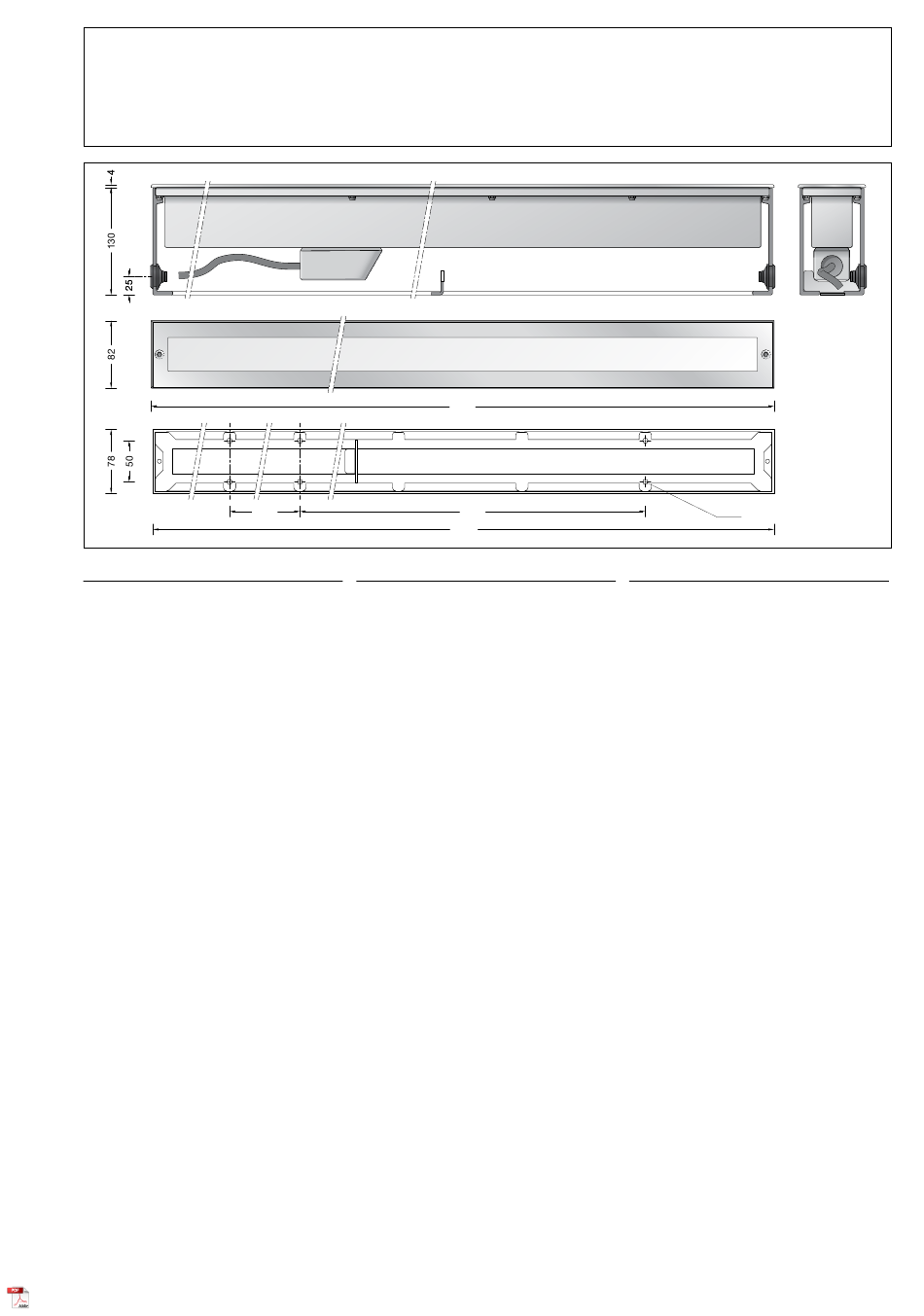

1517 1517
600 600
1513 1513
® .
®
r
Ø 9
Fiche d'utilisation
Utilisation
Projecteur encastré à répartition lumineuse
symétrique. Pour installation dans des surfaces
stabilisées, places et chemins. Autorisant
le roulement de véhicules équipés de
pneumatiques.
Attention :
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Cadre de finition en acier inoxydable,
matériau No. 1.4301
Châssis de montage avec entrée de câble pour
gaine de passage de câble max. ø 20 mm
Verre de sécurité mat
BEGA Vortex Optics
® .
Finition du réflecteur aluminium extra-pur
1,8 m câble de raccordement résistant à l'eau
07RN8-F 5 G 1@ avec stoppe-eau incorporé et
1,2 m de gaine de passage de câble PVC
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-276 V
Pilotage DALI
Une isolation d'origine existe entre le réseau et
les câbles de commande
BEGA Thermal Control
®
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Pression 1.000 kg (~10 kN)
Résistance aux chocs mécaniques IK09
Protection contre les chocs
mécaniques < 10 joules
Température de surface maximale 25 °C
(mesurée selon EN 60598 de ta 15 °C)
c – Sigle de conformité
r – Sigle de sécurité
Poids: 14,5 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique C
84 167
IP 67
1 / 5
