HOMCOM 370-256V00 Instructions De Montage
  1. Manuels
  2. Marques
  3. HOMCOM Manuels
  4. Véhicules
  5. 370-256V00
  6. Instructions de montage
HOMCOM 370-256V00 Instructions De Montage

HOMCOM 370-256V00 Instructions De Montage

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 9

Liens rapides

Télécharger ce manuel
Assembly video please
scan the QR code.
* Suitable for children of 5-12 years old; Max weight: 50 kg.
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
ASSEMBLY INSTRUCTION

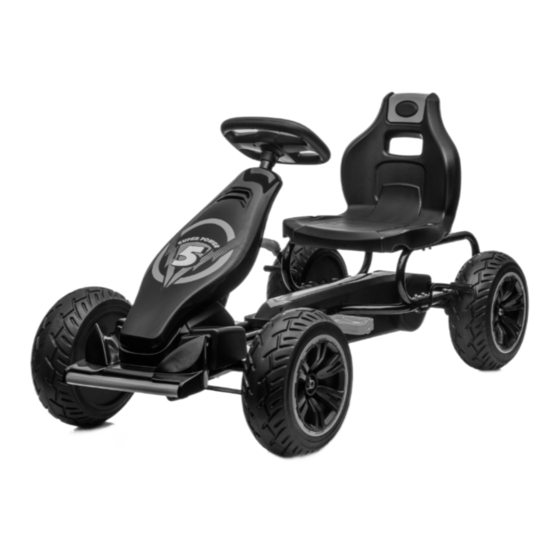

CHILDREN'S Pedal GO KART
IN221000249V01_UK
1
370-256V00
The chain maintain
video please scan the
QR code.
