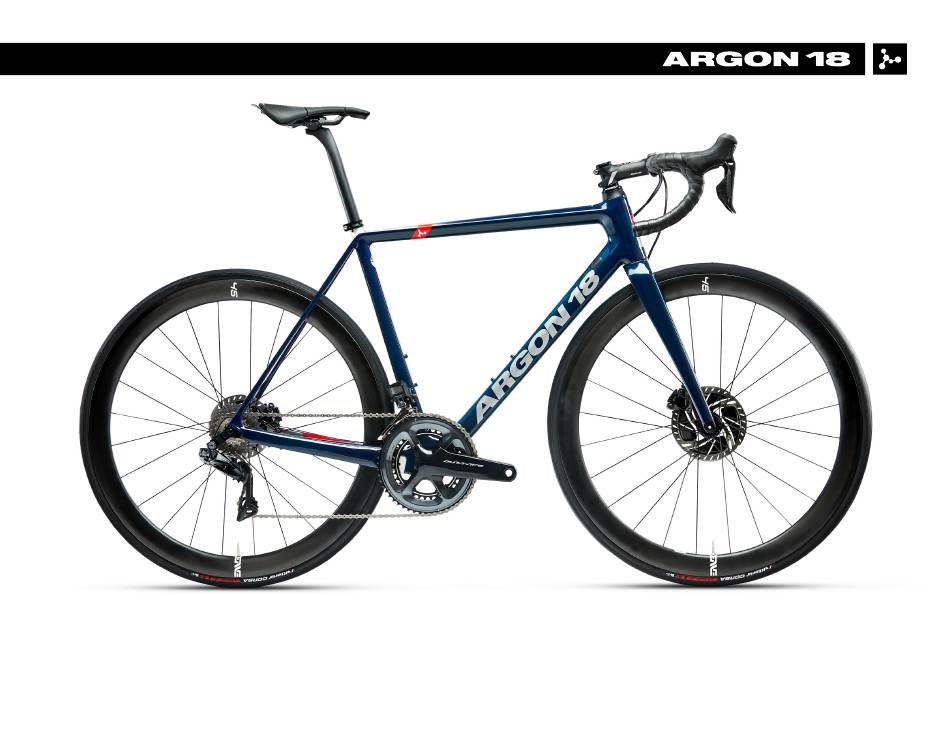

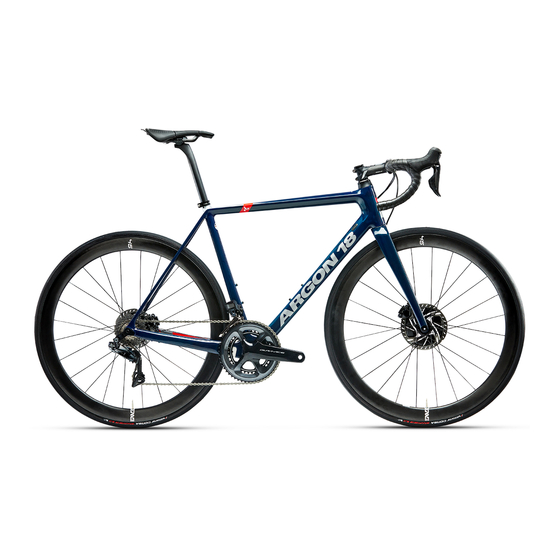

- Page 1 GALLIUM PRO DISC 338A: GUIDE D’ASSEMBLAGE Valide pour le Gallium Pro Disc 338A - Année 2021 Révision 0.0 - 11.30.2020...
- Page 2 6. Profondeurs minimale et maximale de la tige de selle . . . 23 Pour que la garantie demeure valide, le vélo doit être entièrement monté par un détaillant autorisé de Argon 18. Il faut redoubler de prudence lors de l’assemblage avec les composants haut de gamme, en particulier ceux en carbone.
- Page 3 GALLIUM PRO DISC 338A: 1. Outils et trousse de secours Outils nécessaires à l’assemblage: 1: Presse pour bague de roulement (Park Tool HHP-2) 2: Trousseau de clés hexagonales (clés Allen) 3: Graisse 4: Crochets utilitaires (Park Tool Item #UP-SET) 5: Chiffon propre 6: Outil d’alignement de patte de dérailleur (Park Tool Item #DAG-2 or #DAG-2.2) 7: Pince coupante pour câbles et gaines...
- Page 4 GALLIUM PRO DISC 338A: 2. Inspection du cadre AVANT D’ASSEMBLER VOTRE NOUVEAU GALLIUM PRO DISC, MERCI DE VÉRIFIER LES POINTS SUIVANTS: 1. Liste de vérification des parties du kit cadre (pp.5-6) 2. Présence de toute la quincaillerie (voir la liste des pièces pp.5-6) 3. Absence de défauts de fabrication sur le cadre (égratignures, bosses, fissures, etc...) 4.
- Page 5 GALLIUM PRO DISC 338A: 3. Liste des pièces 80546 80554 80812 80802 80553 80555 80807 38879 80813 80832 80548 80551 80547 80805 80804 80811 80550 81453 80549 SP.GAPD.338A 80552 FK.GAPD.XXS-S.338A FK.GAPD.M-XL.338A 38446...
- Page 6 GALLIUM PRO DISC 338A: 4. Liste des pièces et descriptions* Assemblé sur Nº SKU A18 Qté Pièces déjà assemblées Vis de guide-câble dérailleur arrière - M3x0,5 x 10mm L Cadre 80555 Vis de porte-gourde - M5 x 16mm L Cadre 80807 Support de dérailleur arrière...
- Page 7 GALLIUM PRO DISC 338A: 4.1. Installation du jeu de direction Installer le jeu de direction Systeme 3D (9) selon le guide d’assemblage Pressfit. Ce systeme permet trois positions: 0mm, 15 mm ou 25 mm. IMPORTANT: Les entretoises entre la potence et le capuchon du système 3D ne doivent pas faire plus de 30 mm.
- Page 8 GALLIUM PRO DISC 338A: 4.2. Installation du collier de tige de selle Installer le collier de tige de selle (2) sur le cadre. Appliquer de la pâte carbone à l’intérieur du cadre (tube de selle). Insérer la tige de selle (3) à la hauteur voulue.
- Page 9 GALLIUM PRO DISC 338A: 4.3. Installation de la tige de selle La tige de selle (3) vient entièrement montée. Elle est munie d’une tête à ressort pour faciliter l’installation de la selle. 1. Dévisser les deux boulons jusqu’à ce que les parties supérieure (a) et inférieure (b) du chariot soient assez désolidarisées pour y insérer les rails de selle.
- Page 10 GALLIUM PRO DISC 338A: 4.3. Installation de la tige de selle Recul de 25mm Recul de 15mm La fixation supérieure (a) et la fixation inférieure (b) peuvent être inversées pour ajuster le recul de la selle entre 15 ou 25 mm.
- Page 11 GALLIUM PRO DISC 338A: 4.4. Installation du support de dérailleur arrière 1. Sélectionner le bon support en fonction de votre dérailleur: - à montage direct (15) - standard (1) 2. Bien aligner le support de dérailleur arrière. 3. Utiliser un outil d’alignement comme le DAG-2 de Park Tool.
- Page 12 GALLIUM PRO DISC 338A: 4.5. Spécifications de la transmission mécanique Commencer l’installation en faisant passer les cables dans l’orifice en haut du hauban. Insérer les câbles de dérailleur avec gaines à l’aide de la butée de gaine de dérailleur en plastique (5).
- Page 13 GALLIUM PRO DISC 338A: 4.5. Spécifications de la transmission mécanique CD = Câble de dérailleur (méc.) Faire sortir les câbles de dérailleur par l’ouverture sous le boitier de pédalier. Les insérer dans les fentes appropriées du guide de câble sous le boitier de pédalier (6).
- Page 14 GALLIUM PRO DISC 338A: 4.5. Spécifications de la transmission mécanique CD+GD DF = Durite de frein Faire sortir la durite de frein CD = Câble de dérailleur (méc.) hydraulique par le trou de la base. GD = Gaine de dérailleur (méc.)
- Page 15 GALLIUM PRO DISC 338A: 4.6. Spécifications de la transmission électronique (Di2) Commencer l’installation en faisant passer les câbles par le trou en haut du tube diagonal près du tube de direction. Insérer le câble électronique et la durite de frein hydraulique comme indiqué...
- Page 16 GALLIUM PRO DISC 338A: 4.6. Spécifications de la transmission électronique (Di2) Utiliser l’ouverture rectangulaire sous le boîtier de pédalier pour connecter tous les câbles à la boîte de FE = Fil électronique jonction Shimano. Insérer la boîte de jonction dans l’ouverture.
- Page 17 GALLIUM PRO DISC 338A: 4.6. Spécifications de la transmission électronique (Di2) DF = Durite de frein Faire sortir la durite de frein FE = Fil électronique hydraulique par le trou de la base.
- Page 18 GALLIUM PRO DISC 338A: 4.6. Spécifications de la transmission électronique (Di2) La batterie Di2 est cachée dans la tige de selle; utiliser le support de batterie Di2 (13) pour bien la fixer. Appliquer un peu de graisse sur les deux pièces.
- Page 19 GALLIUM PRO DISC 338A: 4.7. Spécifications de la transmission électronique sans fil Commencer l’installation en faisant passer les câbles par le trou en haut du tube diagonal près du tube de direction. Insérer la durite de frein hydraulique comme indiqué, avec le guide-câble oblong (4) et les bouchons oblongs (9).
- Page 20 GALLIUM PRO DISC 338A: 4.7. Spécifications de la transmission électronique sans fil Utiliser l’ouverture rectangulaire sous le boîtier de pédalier pour connecter tous les câbles. Insérer le couvercle du boîtier de pédalier (11) dans l’ouverture rectangulaire jusqu’à entendre un clic.
- Page 21 GALLIUM PRO DISC 338A: 4.7. Spécifications de la transmission électronique sans fil DF = Durite de frein Faire sortir la durite de frein hydraulique par le trou de la base.
- Page 22 GALLIUM PRO DISC 338A: 5. Dépannage / Conseils / Spécifications SPÉCIFICATIONS Freins Utiliser seulement des freins à disque à montage à plat (Flat Mount). Le cadre et la fourche sont compatibles avec des disques de 140 mm ou de 160 mm.
- Page 23 GALLIUM PRO DISC 338A: 6. Profondeurs minimale et maximale de la tige de selle Se référer au tableau ci-contre pour connaître la hauteur de la selle et ses profondeurs minimale et maximale d’insertion de sa tige : La taille du cadre se détermine selon les hauteurs minimale et maximale de la selle.
