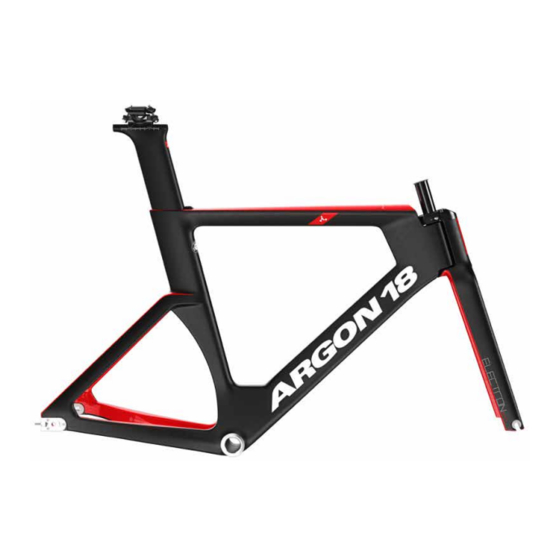

- Page 1 ELECTRON PRO : GUIDE D’ASSEMBLAGE...
- Page 2 5. Liste des pièces ........8-9 Pour que la garantie soit honorée, le vélo doit être assemblé chez un détaillant Argon 18 autorisé. Les composantes haut de gamme, notamment les composantes de carbone, nécessitent une attention particulière.
- Page 3 ELECTRON PRO : Survol de l’assemblage 1. Inspection du cadre 2. Installation du jeu de direction 3. Installation de la tige de selle Images are for reference only. Proportions are not accurate. 4. Ajustement de la selle 5. Liste des pièces...
- Page 4 ELECTRON PRO : 1. Inspection du cadre Avant de procéder à l’assemblage d’un nouveau cadre, assurez-vous que les pièces suivantes sont bien installées. Pièces installées sur Description Type Couple Détail le cadre de vis de serrage Pattes arrière et vis...
- Page 5 ELECTRON PRO : 2. Installation du jeu de direction Installez le jeu de direction 3D (5) conformément au guide d’assemblage du jeu de direction 3D. Vous pouvez choisir 3 différentes hauteurs : 25 mm, 15 mm ou 0 mm.
- Page 6 ELECTRON PRO : 3. Installation de la tige de selle COMPOSÉ D’ASSEMBLAGE POUR CARBONE 1. Assurez-vous que le collet de selle GRAISSE (4c) est placé correctement sur le tube de selle. 2. Insérez la tige de selle (3) préalablement enduite de composé...
- Page 7 ELECTRON PRO : 4. Ajustement de la selle 1. Installez la selle sur le support de selle (3f) et serrez légèrement l’attache des rails de selle (3d) en utilisant une 8 Nm clé hexagonale à bout sphérique. 2. Serrez la vis supérieure de l’attache du support de selle (3a) en gardant un espacement de 2 à...
- Page 8 ELECTRON PRO : 4. Ajustement de la selle Le 2WAYPOST ASP-4000 peut être retourné pour obtenir une position pour le triathlon ou la route (75°/78°). Le recul du chariot de selle peut être réglé en retournant l’attache de rails de selle (3d) et le support de selle (3f).
- Page 9 ELECTRON PRO : 5. Liste des pièces...
- Page 10 37834 Also included with the frameset - shipped separately Headset No. IS-2 6.5 + 3D IS-2 + 3D (1-1/8") (Argon 18 exclusive) with TH-881-1 (23mm), with compressor TH-881-1 H0540E4138E101 ; Ano black, with H2094A, with 881-1 23mm, MW006x4, E0311, (MW214A-10mm, MW214B-20mm),...
