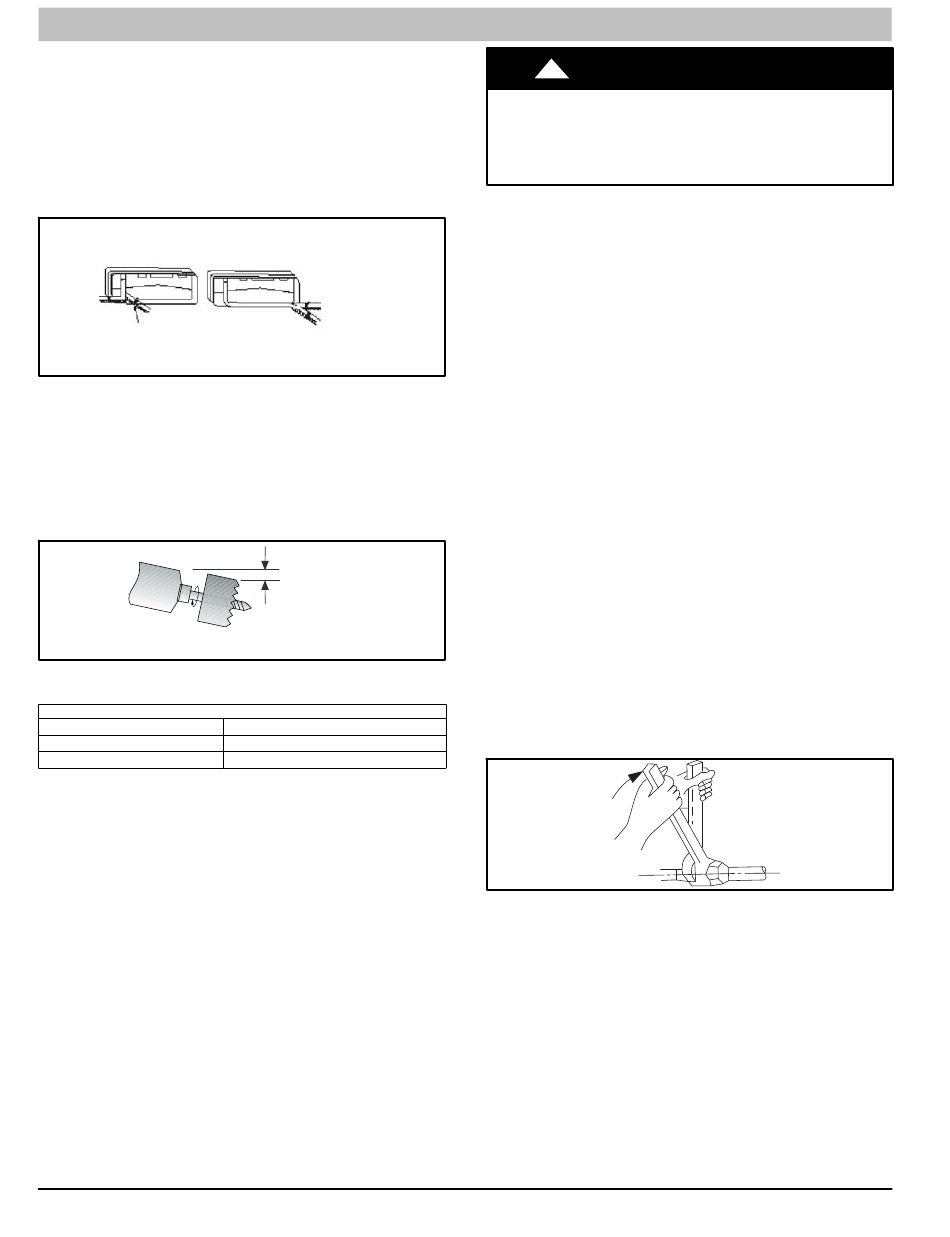

INSTRUCTIONS D'INSTALLATION
PERÇAGE DU MUR POUR RACCORD DES
CONDUITES, DES DRAINS ET DU CÂBLAGE
Acheminement des conduites de frigorigène
Les conduites de frigorigène peuvent être acheminées dans
l'une des quatre directions indiquées à la Figure 4.
Afin de faciliter les possibles interventions futures il est
recommandé que les raccords des conduites de frigorigène et
des conduites de drainage soient effectués à l'extérieur du mur
sur lequel l'échangeur est installé.
Vue de l'avant
1 Sortie
de droite
2 Sortie arrière droite
(a)
Figure 4 --- Acheminement des conduites de frigorigène
1.
Déterminez la position du trou des conduites en utilisant la
plaque de montage comme gabarit. Percer le trou des
tuyaux, choisir le diamètre en utilisant le tableau
ci--dessous. L'ouverture extérieure doit être située à
1/2po (13mm) minimum sous l'ouverture intérieure de la
conduite, afin de pouvoir s'incliner légèrement vers le bas.
Consultez la figure 5.
INTÉRIEUR
Figure 5 --- Perçage des trous
DIMENSIONS des trous
Capacité de l'appareil
9K, 12K, 18K
24K, 30K, 36K
Si la tuyauterie passe au travers du côté droit ou gauche :
1.
Utilisez une petite lame de scie pour enlever avec soin les
capots en plastique situés sur le panneau latéral de
l'appareil et percez des trous du diamètre approprié à
l'endroit où les tuyaux passent au travers du mur.
Consultez le tableau ci--dessus.
2. Retirez la découpe 1 pour acheminer le câblage. Retirez
la découpe 1et 2 ou les découpes 1, 2 et 3 si vous devez
acheminer les conduites et le câblage à travers la partie
latérale de l'appareil. Voir la Figure 11.
REMARQUE : Une pompe à condensat est disponible au
besoin.
INSTALLATION DE L'APPAREIL EXTÉRIEUR
1. Utilisez une base rigide pour supporter l'appareil de
niveau.
2. Placez l'appareil extérieur et effectuez les branchements
électriques et les raccords de conduites.
10
3 Sortie de
gauche
4 Sortie arrière
gauche
(b)
1/2 po (13 mm)
Min.
EXTÉRIEUR
Diamètre du trou, po (mm)
2.2 (56)
2.8 (71)
Système bibloc sans conduits R- -410A : DLF4(A/H), DLC4(A/H)
!
RISQUE D'ENDOMMAGER L'ÉQUIPEMENT
Ignorer cette alerte pourrait entraîner des dégâts à
l'appareil ou un mauvais fonctionnement.
Un couple de serrage trop important pourrait casser l'écrou
conique en fonction des conditions d'installation.
Connexion des conduites à l'appareil extérieur
REMARQUE IMPORTANTE : N'utilisez QUE des tuyaux certifiés
pour la circulation de liquide frigorigène. Aucun autre type de
tuyau ne doit être utilisé. L'utilisation d'autres types de tuyaux
annulera la garantie du constructeur.
Assurez- -vous que la longueur des tuyaux est suffisante pour
couvrir la longueur requise entre les appareils intérieur et
extérieur.
Guide de tuyauterie :
S Ne pas ouvrir les vannes de service ou enlever les bouchons
protecteurs des extrémités des tuyaux jusqu'à ce que tous les
A08281
raccords soient effectués.
S Plier les tuyaux à l'aide d'un outil spécial pour éviter d'aplatir
ceux--ci et de former des restrictions.
S Maintenir le tuyau propre, l'absence de poussière, de sable,
d'humidité et autres contaminants est essentielle pour éviter
d'endommager le système de réfrigération.
S Éviter les flexions transversales sur la conduite de succion pour
éviter la formation de siphons d'huile. Isoler chaque conduite
avec un minimum de 3/8po : (10 mm) d'isolation thermique pour
tuyaux. Insérez les tuyaux dans l'isolant avant d'effectuer les
raccords, ainsi vous obtiendrez un gain de temps et améliorerez
la qualité de l'installation.
1.
Enlevez le couvercle de la vanne de service si celui--ci est
présent.
2. Coupez le tuyau avec un outil approprié.
3. Installez des écrous coniques appropriés sur les tuyaux et
assemblez les raccords.
4. Appliquez une petite quantité d'huile de frigorigène sur la
A07371
connexion de l'écrou conique du raccord.
5. Alignez correctement l'extrémité de la tuyauterie avec la
vanne de service.
6. Serrez l'écrou conique et terminez l'installation à l'aide de
deux clés, tel qu'illustré dans la figure ci--dessous.
Figure 6 --- Serrage de l'écrou conique
ATTENTION
421 01 9220 00 F
A07354
