Pour effectuer cette opération, ôter le dosseret de l'appareil à l'aide d'un
tournevis en agissant sur les 2 pattes
sur la paroi à l'aide de 3 ou 4 vis (Ø 5,5 mm max.) en s'assurant de
l'orienter dans le bon sens et à la bonne hauteur
Autres modèles
PUISSANCE
Horizontal
ENTRAXE
H
Modèle Verticaux :
- Poser le dosseret au sol
- Pointer les 2 trous repère V, ceux-ci donnent la position des fixations inférieurs du
dosseret
- Remonter le dosseret en faisant coïncider les 2 trous repérés précédemment et
pointer les 2 trous supérieurs
- Percer – cheviller et fixer le dosseret
Vertical

3. INSTALLATION ET FIXATION

500/750W
128 mm
258 mm
PUISSANCE 1000 W
ENTRAXE 248 mm
H 358 mm

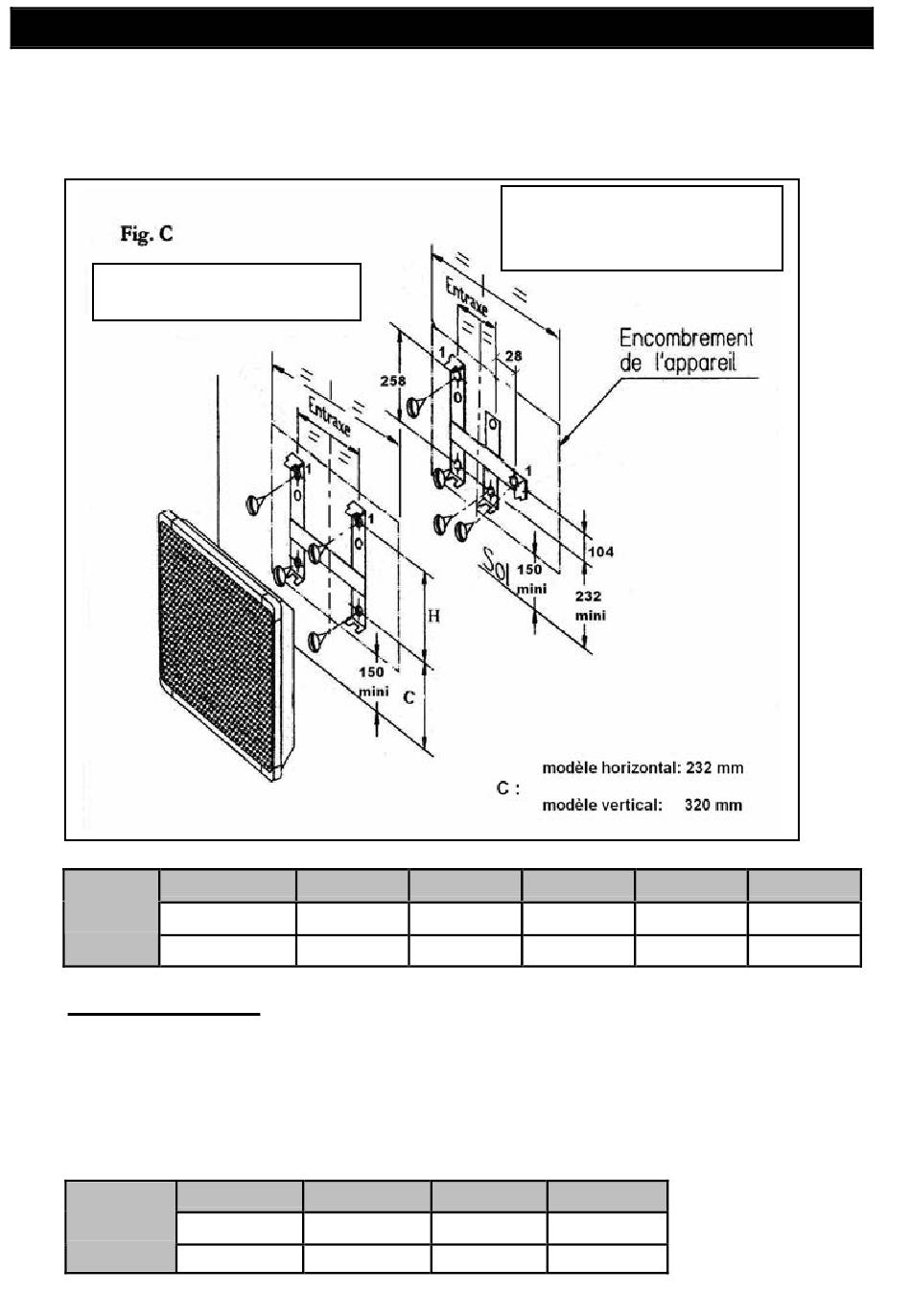

( R ep. 1 Fi g. C )
( F i g . C ) .
500W-750W-
1000W Horizontal
1000 W 1250 W
208 mm 248 mm
258 mm 258 mm
1500 W 2000 W
248 mm 248 mm
468 mm 618 mm
Fixer le dosseret
1500 W 2000 W
320 mm 405 mm
258 mm 258 mm
