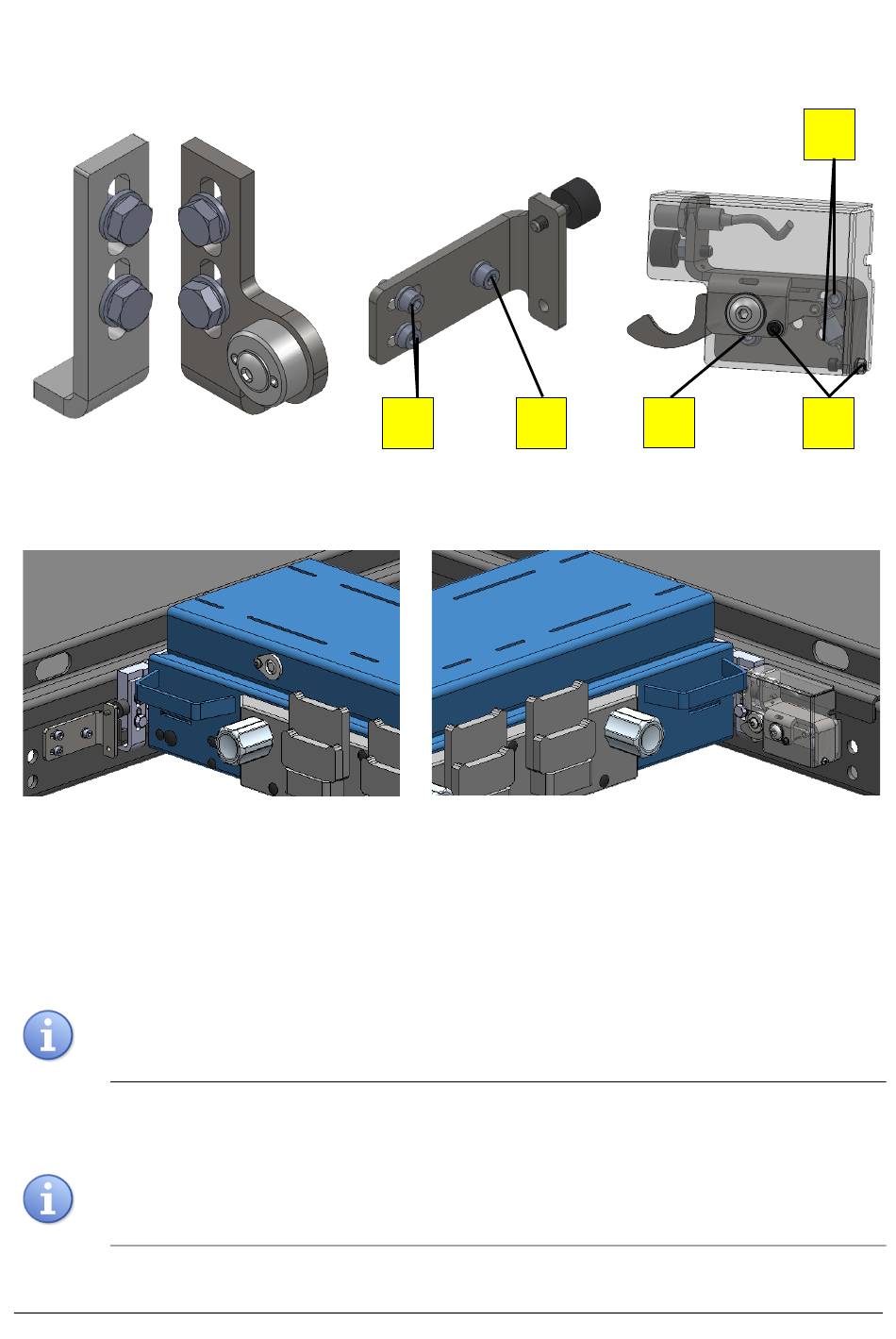

Frein anti-délogement
(G) = à gauche
Élévateur d'essieu positionné
Frein anti-délogement (G) + Stopper (A)
Déroulement des opérations (premier montage)
1
Installer le pont élévateur.
2
Monter le plancher mobile.
3
Accrocher l'élévateur d'essieu.
4
Remplacer le frein anti-délogement à droite (R) par la sécurité d'excavation
prémontée sur l'élévateur d'essieu (voir "Elévateur d'essieu positionné").
Remplacement du frein anti-délogement (D) nécessaire uniquement du côté du
verrouillage (B) !
5
Positionner le verrouillage prémonté (B) et la butée (A) de manière à ce que
l'élévateur d'essieu puisse s'enfoncer sans collision dans le sol de levage/la
fondation. Desserrer les vis (a) Ajuster (B) + (A) Serrer les vis (a).
Les tampons en caoutchouc du verrouillage (B) et de la butée (A) doivent
provoquer l'arrêt de l'élévateur d'essieu le plus simultanément possible !
6
Monter, raccorder et régler le détecteur de proximité sur le verrouillage (B) ;
voir le schéma électrique: 299.99.L05308.
BA082201-fr
(D) = à droite
Butée de fin de course
(A) = Butée
a
b
Frein anti-délogement (D) + Verrouillage (B)
(B) = Verrouillage
a
b
c
21
