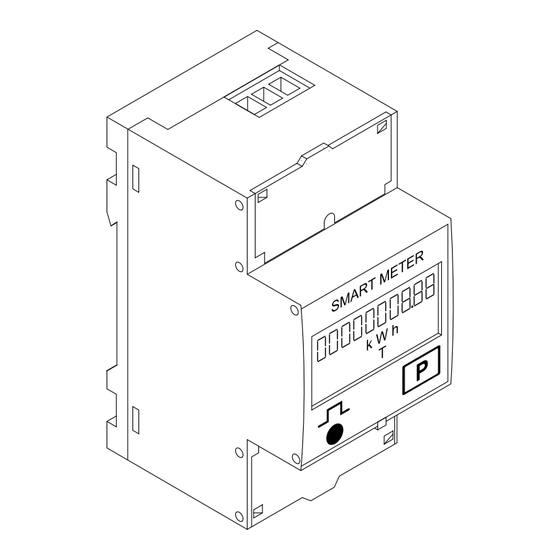

Fronius Smart Meter 63A-1 Instructions De Service
Masquer les pouces
Voir aussi pour Smart Meter 63A-1:
- Instructions de service (32 pages) ,
- Guide de démarrage rapide (2 pages) ,
- Instructions de service (24 pages)
Manuels Connexes pour Fronius Smart Meter 63A-1
Sommaire des Matières pour Fronius Smart Meter 63A-1
- Page 1 Operating Instructions Fronius Smart Meter 63A-1 Instructions de service 42,0426,0294,FR 013-15072024...
- Page 3 Élément Modbus - Fronius GEN24 Système multi-compteurs - onduleur Fronius GEN24 Structure de menu Régler l'adresse du Fronius Smart Meter Lire les paramètres de service du Fronius Smart Meter Mise en service Fronius SnapINverter Généralités Établir la connexion au Fronius Datamanager 2.0.
- Page 4 Consignes de sécurité Explication des DANGER! consignes de sécurité Signale un risque de danger immédiat. ▶ S'il n'est pas évité, il peut entraîner la mort ou des blessures graves. AVERTISSEMENT! Signale une situation potentiellement dangereuse. ▶ Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves. ATTENTION! Signale une situation susceptible de provoquer des dommages.
- Page 5 Mettre l'appareil en service uniquement si tous les dispositifs de protection sont entièrement opérationnels. Si les dispositifs de protection ne sont pas entière- ment opérationnels, il existe un risque : de blessure et de mort pour l'utilisateur ou des tiers ; de dommages pour l'appareil et les autres biens de l'exploitant.
- Page 6 Sécurité des L'utilisateur est responsable de la sécurité des données pour : données la sécurité des données liées à des modifications des réglages d'usine, l'enregistrement et la conservation des réglages personnels.
- Page 7 Le non-respect de cette directive européenne peut avoir des conséquences pour l'environnement et pour la santé ! Positionnement Le Fronius Smart Meter peut être installé à deux endroits possibles du système, au point d'alimentation et au point de consommation.
- Page 8 Positionnement au point d'alimentation Le positionnement du Fronius Smart Meter au point d'alimentation. Positionnement au point de consommation Le positionnement du Fronius Smart Meter au point de consommation.
- Page 9 (disjoncteur, commutateur ou sectionneur) et une protection de surintensité (système de protection automatique ou disjoncteur). Le Fronius Smart Meter ne consomme que 10 à 30 mA, de sorte que la capacité nominale de tous les commutateurs, sectionneurs, fusibles et/ou disjoncteurs est déterminée par l'épaisseur des fils, la tension du secteur et la capacité...
- Page 10 Le commutateur, le sectionneur ainsi que le disjoncteur doivent être visibles, situés le plus près possible du Fronius Smart Meter et faciles à manipuler. Utiliser des disjoncteurs ou systèmes de protection automatique conçus pour 63 ampères maximum. Pour surveiller plus d'une tension du secteur, utiliser des disjoncteurs reliés.
- Page 11 Raccorder le Fronius SnapINveter : câble de commu- Raccorder les connecteurs de communication de données du Fronius Smart Me- nication de ter au système de surveillance des installations Fronius dans l'onduleur. Plusieurs données à l'on- Smart Meter peuvent être montés dans le système, voir chapitre Système multi-...
- Page 12 ▶ Utiliser un câble de type CAT5 ou supérieur. ▶ La longueur maximale du câble entre l'onduleur Fronius et le Fronius Smart Meter est de 300 mètres. ▶ Pour les câbles de données qui vont ensemble (D+, D- et M1+, M1-), utiliser une paire de câbles torsadés.
- Page 13 * La résistance terminale du Fronius Smart Meter est établie entre 33 et 34. Le Fronius Smart Meter présente une résistance terminale de R 120 Ohm. Système multi- Réseau électrique compteurs - Si- alimente les consommateurs du système si les modules solaires gnification des ou la batterie ne fournissent pas suffisamment d'énergie.
- Page 14 (par exemple, machine à laver, lampes, TV, pompe à chaleur, etc.) dans le secteur de consommation et fournit les données de me- sure pour l'établissement du profil énergétique dans Fronius So- lar.web. Compteur de générateur enregistre la courbe de charge des différents générateurs (par...
- Page 15 Compteur pri- Compteur secon- Ohmpilot maire daire Système multi- Si plusieurs Fronius Smart Meter sont installés, une adresse distincte doit être compteurs - Fro- Régler l'adresse du Fronius Smart Meter définie pour chacun d'entre eux (voir à nius SnapINver- la page 18). Le compteur primaire reçoit toujours l'adresse 1. Tous les autres compteurs sont numérotés de 2 à...
- Page 16 Élément Modbus Les entrées M0 et M1 peuvent être librement sélectionnées. Un maximum de - Fronius GEN24 4 éléments Modbus peuvent être raccordés à la borne de raccordement Modbus sur les entrées M0 et M1. IMPORTANT ! Seulement un compteur primaire, une batterie et un Ohmpilot par onduleur peuvent être raccordés.
- Page 17 Compteur pri- Compteur secon- Ohmpilot maire daire Système multi- Si plusieurs Fronius Smart Meter sont installés, une adresse distincte doit être compteurs - on- Régler l'adresse du Fronius Smart Meter définie pour chacun d'entre eux (voir à duleur Fronius la page 18). Le compteur primaire reçoit toujours l'adresse 1. Tous les autres GEN24 compteurs sont numérotés de 2 à...
- Page 18 Structure de Une représentation de la structure du menu sous forme de graphique figure dans menu le feuillet annexe compris dans la livraison. Régler l'adresse Sym- du Fronius bole Événement Fonction Smart Meter Prog augmente la valeur réglée...
- Page 19 Appuyer sur « Prog » pendant 2 se- condes pour appeler la saisie du code. Entrer le mot de passe « 2633 ». Augmenter la valeur avec « Prog ». Appuyer sur « Prog » pendant 2 se- condes pour passer à l'élément de menu «...
- Page 20 Affichage Description Énergie effective totale consommée Énergie effective totale pro- duite Appuyer pendant 2 secondes pour réinitialiser la valeur Énergie réactive totale khVAF Énergie réactive partielle khVAF Courant Appuyer pendant 2 secondes pour réinitialiser la valeur Tension Puissance effective Puissance réactive...
- Page 21 Affichage Description Puissance apparente Fréquence Facteur de puissance Heures de service Appuyer pendant 2 secondes pour réinitialiser la valeur Affichage Description Données de service internes Appuyer sur cette touche pour revenir à l'affichage « Énergie effective totale consommée ». Appuyer pendant 2 secondes pour accéder aux réglages de base Protocole de communication...
- Page 22 Affichage Description Vitesse RS485 Bit de parité Version X X X X X...
- Page 23 Mise en service...
- Page 25 Il est possible d'utiliser des Fronius Smart Meter triphasés ou monophasés. La sélection se fait dans tous les cas sous « Fronius Smart Meter ». Le Fronius Data- manager identifie automatiquement le type de compteur. Un compteur primaire et plusieurs compteurs secondaires peuvent être sélec- tionnés.
- Page 26 Dans la barre d'adresse du navigateur, saisir l'adresse IP (adresse IP pour compteur secon- WLAN : 192.168.250.181, adresse IP pour LAN : 169.254.0.180) ou le daire nom d'hôte et de domaine du Fronius Datamanager puis confirmer. La page Web du Fronius Datamanager s'affiche. Cliquer sur le bouton « Paramètres ».
- Page 27 Pour le point de menu « Configuration de l'appareil », la saisie du mot de passe de technicien est requise. Il est possible d'utiliser des Fronius Smart Meter triphasés ou monophasés. La sélection s'effectue dans tous les cas au point de menu « Composants ». Le type de compteur est alors déterminée automatiquement.
- Page 28 L'assistant d'installation s'ouvre. Suivre l'assistant d'installation dans les différents domaines et compléter l'installation. Ajouter les composants périphériques dans Fronius Solar.web et mettre en marche l'installation photovoltaïque. L'assistant réseau et le setup produit peuvent être effectués indépendamment l'un de l'autre. Une connexion réseau est nécessaire pour ouvrir l'assistant d'ins- tallation Fronius Solar.web.
- Page 29 Sélectionner la catégorie (générateur ou consommateur) dans la liste dérou- lante « Catégorie ». « Ajouter ». Cliquer sur le bouton « Enregistrer » Cliquer sur le bouton pour enregistrer les paramètres. Le Fronius Smart Meter est configuré comme compteur secondaire.
- Page 30 Caractéristiques techniques Caractéristiques Vitesse de transmission Modbus : 9 600 bauds techniques Bit de parité : Aucun Version du logiciel : Datamanager 3.7.2/Energypackage 1.3.3 Entrée Tension nominale (monophasé) 230 V Plage de travail ±10 % Auto-consommation – Trajet de ten- 4 VA (1,9 W) pour 264 V sion (tension max.) Fréquence nominale...
- Page 31 Isolation (NF EN 62052-11, 62053-21) Catégorie d'installation Degré d'encrassement Tension d'isolation 300 V Compatibilité électromagnétique Test d'émissions selon les normes NF EN 62052-11, NF EN 50470 Test d'immunité selon les normes NF EN 62052-11, NF EN 50470 Conditions de travail Température de référence 23 °C (±2 °C) Zone de travail...
- Page 32 Garantie constr- Les conditions de garantie détaillées, spécifiques au pays, sont disponibles ucteur Fronius surwww.fronius.com/solar/garantie Afin de bénéficier pleinement de la durée de garantie de votre nouveau produit Fronius, vous devez vous enregistrer sur : www.solarweb.com.
