C800WIFIOTRQ
2.2 - CONNEXION AU SYSTÈME
Les opérations d'installation et d'entretien doivent être effectuées hors tension et par du
personnel qualifié, conformément aux normes en vigueur.
Pour une installation correcte, préparez une ligne dédiée à la connexion du bus de commande à distance.
CONNEXION AVEC ALIMENTATION À PILES
Raccorder les bornes 2 et 4 au système de chauffage.
+ -
COMMANDE À DISTANCE OPENTHERM
1 4 2
Longueur du câble bus
B A
max. 20m
1 4 2
4 : Contact d'entrée de la chaudière
2 : Contact d'entrée de la chaudière
1 : non utilisé
AVEC FONCTIONS INTELLIGENTES
®

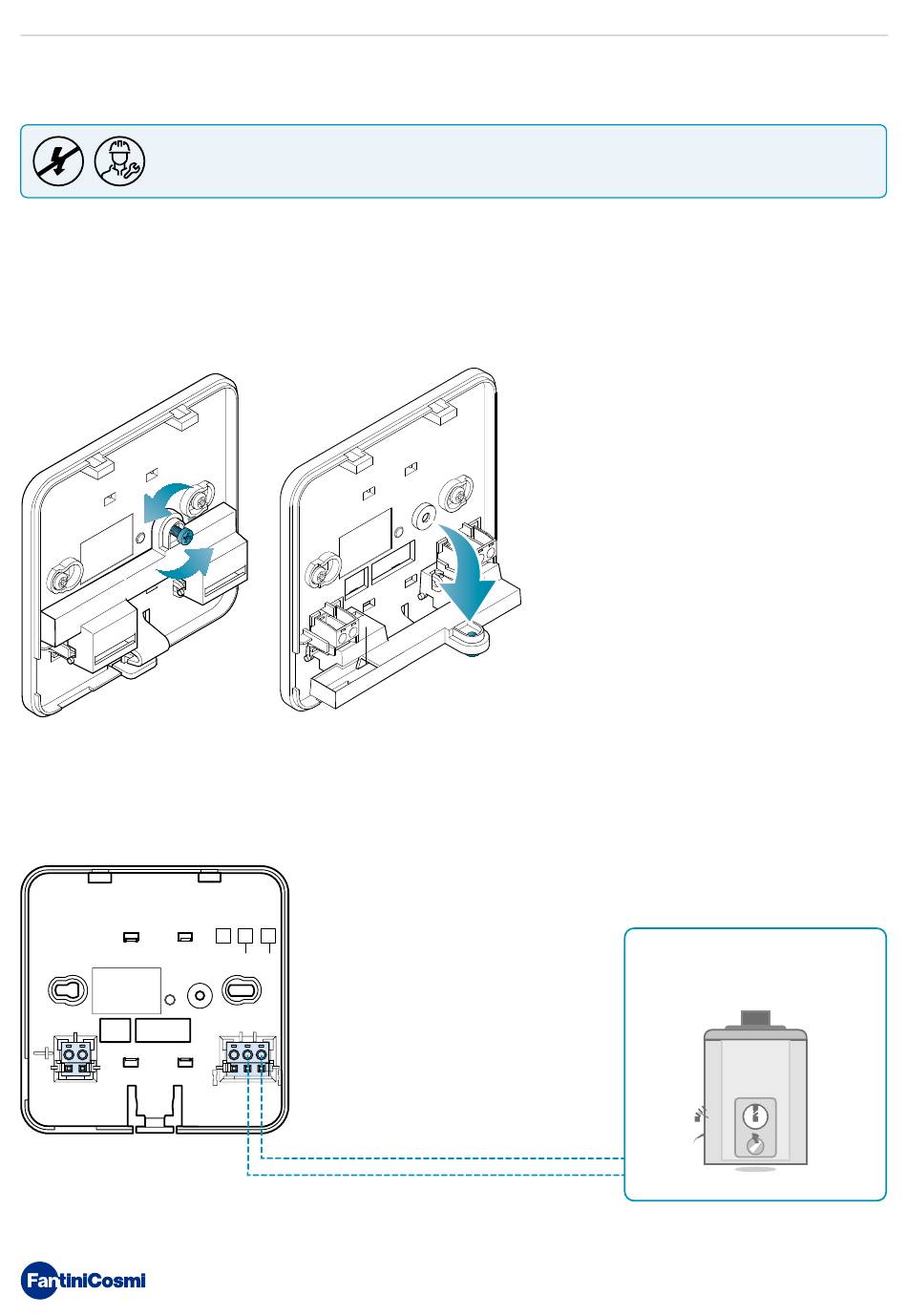

Dévissez la vis comme indiqué sur le dessin
et abaissez le couvercle en plastique pour
accéder au bornier pour les connexions élec-
triques.
Exemple de
connexion
