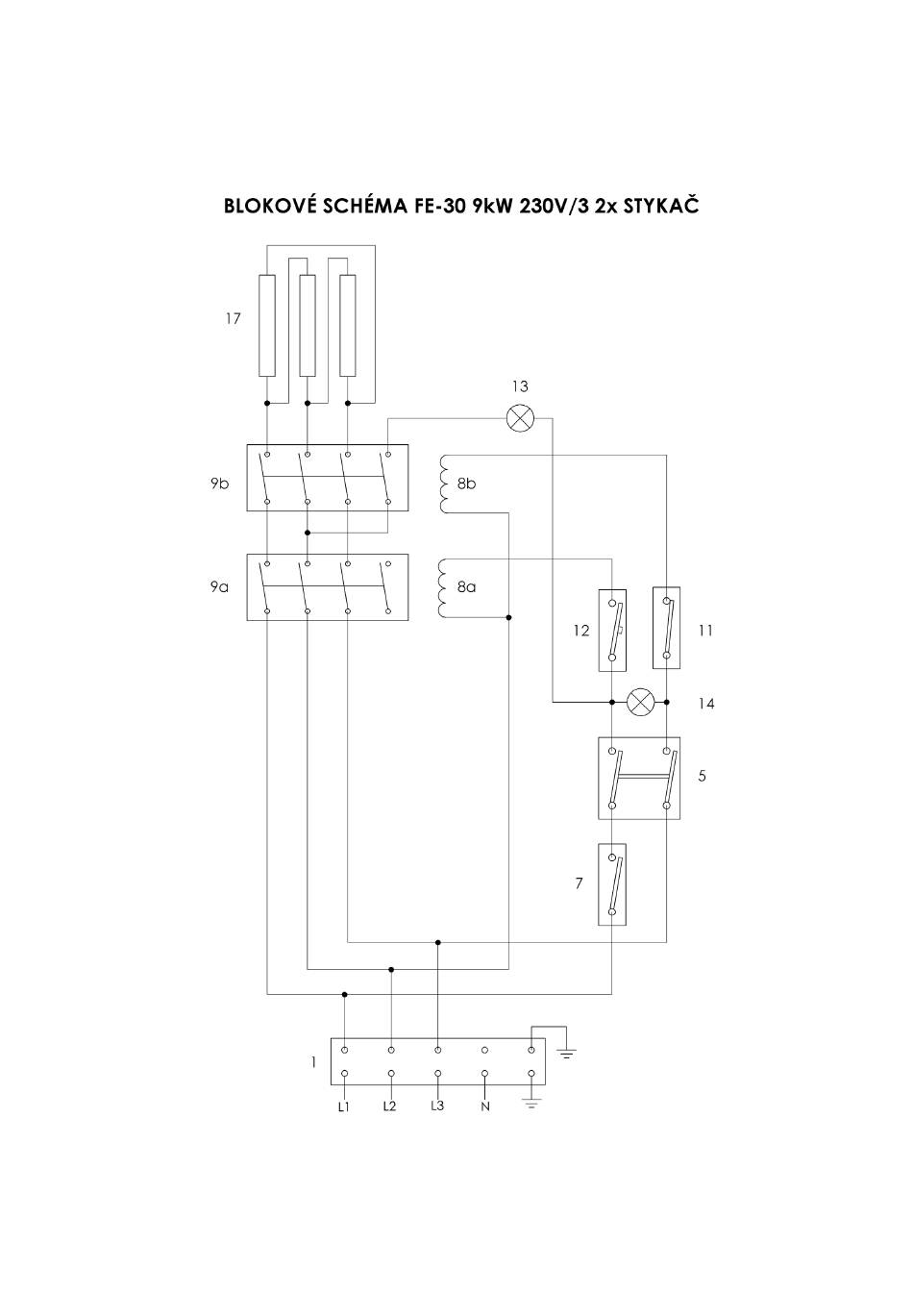

SCHEMAT PODŁĄCZENIA: 6
SCHÉMA ZAPOJENÍ:6
FE - 30 (230 V/3 2x stykač)
1 - terminal boart
2 - microswitch
3 - main switch
4 - safety thermostat 230 °C
5 - orange warning light
6 - thermostat
7 - green warning light
8 - relay
9 - heating element
10 - contact of relay
