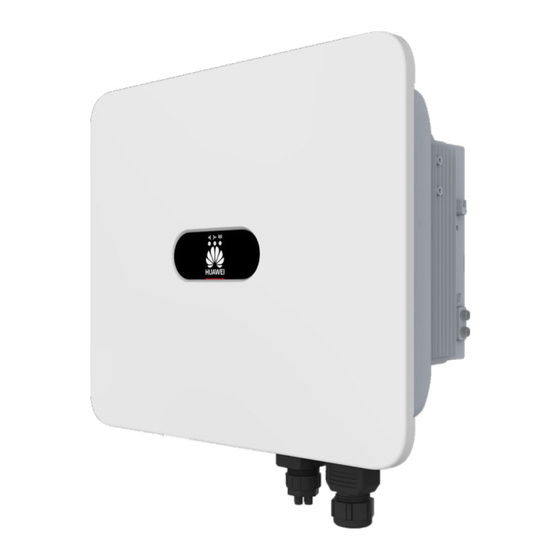

Page 1 Série SUN2000-(12K-25K)-MB0 Manuel d'utilisation Édition Date 15-01-2024 HUAWEI DIGITAL POWER TECHNOLOGIES CO., LTD.
Page 2 Copyright © Huawei Digital Power Technologies Co., Ltd. 2024. Tous droits réservés. Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen que ce soit sans le consentement écrit préalable de Huawei Digital Power Technologies Co., Ltd. Marques et autorisations et les autres marques déposées de Huawei sont des marques déposées de Huawei Technologies Co.,...
Page 3 évité, pourrait entraîner la mort ou de graves blessures. Indique un danger présentant un degré de risque modéré qui, s'il n'est pas évité, pourrait entraîner la mort ou de graves blessures. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 4 Mise à jour de la section 2.2 Application de mise en réseau. Mise à jour de la section 5.1 Préparation des câbles. Mise à jour de la section 5.6 Connexion des câbles de signal. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 5 électrique et la batterie). Ajout de la section 7.5 Scénario de mise en réseau du SmartLogger. Édition 01 (30/04/2023) Cette version est utilisée pour la première application de bureau (FOA). Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 6 5.3 Connexion d'un câble d'alimentation de sortie CA.......................44 5.4 Connexion des câbles d'alimentation d'entrée CC......................48 5.5 (Facultatif) Connexion des câbles de batterie.......................52 5.6 Connexion des câbles de signal............................ 54 Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 7 B Connexion à l'onduleur......................122 C Connexion à l'EMMA......................125 D Réinitialisation du mot de passe................... 127 E Arrêt rapide..........................129 F Négociation du taux de baud....................131 G Coordonnées..........................135 Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 8 Manuel d'utilisation Sommaire H Chatbot intelligent de Digital Power................... 137 I Gestion des certificats et maintenance.................. 138 I.1 Scénarios d'application de certificats préconfigurés....................138 J Acronymes et abréviations....................... 139 Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 10 Pendant les opérations, utilisez des outils isolés dédiés pour éviter les électrocutions ou les courts-circuits. Le niveau de tension de tenue diélectrique doit être conforme aux lois, réglementations, normes et spécifications locales. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 11 Seuls des professionnels et du personnel formé sont autorisés à utiliser l'équipement. – Professionnels : personnel familiarisé avec les principes de fonctionnement et la structure de l'équipement, formé ou expérimenté dans l'utilisation de l'équipement et Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 12 A VE R TISSEMENT Pour les équipements nécessitant une mise à la terre, installez le câble de terre en premier lors de l'installation et retirez-le en dernier lors de la désinstallation. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 13 Le personnel d'inspection de la qualité confirme le serrage des boulons et marque ceux-ci en rouge. (Les marques doivent croiser les bords des boulons.) Si l'équipement dispose de plusieurs entrées, déconnectez-les toutes avant d'utiliser l'équipement. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 14 éviter toute déformation ou tout dommage pendant le remblayage. Si les conditions externes (par exemple le plan de câblage ou la température ambiante) changent, vérifiez l'utilisation du câble conformément à la norme CEI-60364-5-52 ou Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 15 Exigences générales Stockez l'équipement en respectant les directives d'entreposage. La garantie du produit ne couvre pas les dommages à l'équipement dus au non-respect des directives d'entreposage. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 16 Lors de l'installation de l'équipement, assurez-vous que la surface d'installation est suffisamment solide pour supporter le poids de l'équipement. Après avoir installé l'équipement, retirez les matériaux d'emballage (cartons, mousse, plastique, attaches de câble, etc.) du local de l'équipement. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 17 Si deux personnes ou plus déplacent un objet lourd ensemble, assurez-vous que l'objet est soulevé et posé simultanément et déplacé à un rythme uniforme sous la supervision d'une seule personne. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 18 Assurez-vous que l'échelle est bien placée et de manière sécurisée. En montant l'échelle, gardez votre corps stable et votre centre de gravité entre les barrières latérales, et ne vous tenez pas trop près des côtés. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 19 à la portance. Avant de soulever des objets, assurez-vous que les outils de levage sont fermement fixés à un objet ou un mur qui répondent aux exigences relatives à la portance. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 20 Pour éviter les courts-circuits ou d'autres risques, ne percez pas de trous dans les tuyaux ou les câbles enterrés. Lorsque vous percez des trous, protégez l'équipement des copeaux. Une fois le perçage terminé, nettoyez les copeaux. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 21 Figure 2-1 Numéro de modèle (SUN2000-15K-MB0-ZH utilisé à titre d'exemple) Tableau 2-1 Description du numéro de modèle Numéro Élément Description Nom de la série SUN2000 : onduleur de chaîne PV triphasé relié au réseau Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 22 Le système se compose de branches PV, d'onduleurs raccordés au réseau électrique, de commutateurs CA et d'unités de distribution de l'alimentation (PDU). Mise en réseau du Smart Dongle Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 23 (I) Routeur (J) Système de gestion (K) Application FusionSolar (L) Charge FusionSolar (M) Dispositif de (N) Commutateur d'arrêt (O) Optimiseur programmation du réseau rapide électrique (P) Appareils esclaves (Q) Batterie Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 24 Figure 2-3 Mise en réseau de l'EMMA (les composants dans les encadrés en pointillé sont facultatifs) (A) Branche PV (B) SUN2000 (C) Commutateur CA (D) PDU CA (E) EMMA (F) Réseau électrique (G) Batterie (H) Optimiseur (I) Appareils esclaves Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 25 PV intelligente pour les zones résidentielles (PV triphasé + scénario d'ESS + mise en réseau de l'EMMA). Mise en réseau du SmartLogger Figure 2-4 Mise en réseau du SmartLogger (les composants dans les encadrés en pointillé sont facultatifs) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 26 Figure 2-5 Connexion de l'onduleur à deux batteries Pour connecter l'onduleur à quatre batteries, reportez-vous à la figure suivante. REMAR QUE Chaque borne de batterie peut être connectée à deux batteries au maximum. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 27 Sinon, l'onduleur sera déclassé, ce qui entraînera une perte de rendement du système. Types de réseaux électriques Les types de réseaux électriques pris en charge par le SUN2000 incluent TN-S, TN-C, TN-C- S, TT et IT. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 28 Dans un réseau électrique TT, la tension N-PE doit être inférieure à 30 V. l Dans un réseau électrique IT, il faut paramétrer le réglage d'isolation sur Entrée non mise à la terre, avec transformateur. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 29 CC doit être installée conformément à la norme locale pour sécuriser le commutateur CC (DC SWITCH) et prévenir un démarrage incorrect. La vis de verrouillage du commutateur CC est livrée avec le produit. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 30 Cela traduit une alarme environnementale CA, telle que Sous-tension du réseau, Surtension réseau, Surfréquence du réseau ou Sous-fréquence du réseau. Rouge fixe Rouge fixe Une panne a été détectée. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 31 L'onduleur est défectueux et remplacement doit être remplacé. de l'appareil 2.4 Modes de fonctionnement Le SUN2000 a trois modes de fonctionnement : veille, fonctionnement ou arrêt. Figure 2-9 Modes de fonctionnement Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 32 Symbole Signification Décharge différée Une tension résiduelle est présente après l'extinction de l'onduleur. Le temps de décharge de l'onduleur pour atteindre une tension de sécurité est de 5 minutes. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 33 CA lorsque l'onduleur est actif. Poids L'onduleur est lourd et doit être transportés par deux personnes. Numéro de série (SN) Indique le SN du produit. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 34 REMAR QUE Scannez le QR code sur la plaque signalétique afin de voir les informations et les documents relatifs au produit. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 35 Remplacez les matériaux d'emballage endommagés par des insectes ou des rongeurs en temps opportun. Si les onduleurs ont été stockés pendant deux ans ou plus, faites-les contrôler par des professionnels avant leur utilisation. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 36 N'installez pas l'onduleur dans des zones où le bruit est très gênant. N'installez pas l'onduleur dans des zones contenant des matériaux explosifs ou inflammables. Installez l'onduleur hors de portée des enfants. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 37 Figure 4-1 Dimensions de l'onduleur et du support de montage Réservez une distance suffisante autour de l'onduleur pour garantir suffisamment d'espace pour l'installation et la dissipation thermique. Figure 4-2 Distances Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 38 N'installez pas l'onduleur avec un axe d'inclinaison avant, un axe d'inclinaison arrière excessif ou un axe d'inclinaison latéral, à l'horizontale ou à l'envers. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 39 Clé hexagonale Pince coupante Pince hydraulique Pince à dénuder diagonale Clé d'extraction Attache de câble Maillet en Couteau à lame caoutchouc rétractable Modèle : clé plate PV-MS-HZ Fabricant : Staubli Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 40 Gaine Pistolet thermique thermorétractable Équip ement protec tion indivi duelle Gants d'isolation Gants de protection Masque anti- Chaussures (EPI) poussière isolantes Lunettes Casque de sécurité Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 41 Si vous devez poser l'onduleur temporairement sur le sol, utilisez un matériau de protection comme de la mousse ou du papier pour éviter d'endommager son boîtier. ----Fin Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 42 (2) Écrou (3) Rondelle ressort (4) Rondelle plate (5) Douille à expansion D ANGER Veillez à ne pas percer les canalisations d'eau ou les câbles d'alimentation incorporés dans le mur. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 43 Effectuer cette étape pour les modèles utilisés en Australie en suivant les normes locales. Figure 4-8 Installation de la vis de verrouillage du commutateur CC Étape 4 Installez l'onduleur sur le support de montage. Étape 5 Serrez les écrous. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 44 Il est recommandé d'appliquer de la peinture antirouille sur l'emplacement des trous afin de les protéger. Étape 3 Fixez le support de montage. Figure 4-10 Fixation du support de montage Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 45 Figure 4-11 Installation de la vis de verrouillage du commutateur CC Étape 5 Installez l'onduleur sur le support de montage. Étape 6 Serrez les boulons. Figure 4-12 Installation d'un onduleur ----Fin Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 46 Pour éviter une mauvaise connexion des câbles sous l'effet d'une contrainte excessive, il est recommandé de plier et de réserver les câbles, puis de les brancher sur les ports appropriés. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 47 à la terre). 5.1 Préparation des câbles Figure 5-1 Connexions des câbles du SUN2000 (les composants dans l'encadré en pointillé sont facultatifs) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 48 Préparé par le client d'arrêt rapide les besoins. Appareil de Sélectionnez l’appareil conforme aux Fourni par la programmation du exigences de programmation du compagnie de réseau réseau électrique réseau électrique. électrique locale Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 49 Câble Câble 11 à 26 mm 12K : 6 à 16 mm d'alimentation de d'extérieur en 15K–25K : 10 à 16 mm sortie CA cuivre à cinq conducteurs Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 50 PE du boîtier. l Il est recommandé d'appliquer de la graisse de silicone ou de la peinture autour de la borne de terre une fois le câble PE connecté. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 51 Enveloppez la zone de sertissage des fils à l'aide d'une gaine thermorétractable ou d'un ruban isolant. La gaine thermorétractable est utilisée à titre d'exemple. l Utilisez un pistolet thermique avec précaution pour éviter d'endommager l'équipement par la chaleur. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 52 électrique dans des circonstances exceptionnelles, sélectionnez un dispositif de protection contre la surintensité approprié, conforme à la réglementation locale en matière de distribution d'électricité. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 53 Le commutateur CA ne peut pas être un interrupteur à couteau. Procédure Étape 1 Raccordez le câble d'alimentation de sortie CA au connecteur CA. Figure 5-4 Exigences relatives au dénudage des câbles Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 54 1,5 N m. Sinon, l'appareil risquerait de ne pas fonctionner correctement ou d'être endommagé lors des opérations. Figure 5-5 Câble à trois conducteurs (L1, L2 et L3) Figure 5-6 Câble à quatre conducteurs (L1, L2, L3 et PE) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 55 Sélectionnez les câbles appropriés conformément aux normes locales. Étape 2 Raccordez le connecteur CA au port de sortie CA. A VIS Assurez-vous que le connecteur CA est correctement raccordé. Figure 5-9 Fixation du connecteur CA Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 56 Si aucune chaîne PV n'est connectée à la borne d'entrée CC de l'onduleur, ne retirez pas le bouchon étanche des bornes d'entrée CC. Sinon, le niveau de protection de l'onduleur diminuera. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 57 Les dommages ainsi causés à l'appareil ne sont pas couverts par la garantie du produit. Description des bornes Figure 5-11 Bornes (1) Bornes d'entrée CC (2) Bornes de batterie Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 58 à 1 100 V, cela signifie que trop de modules PV sont connectés à la même chaîne. Retirez des modules PV. l Si les branches PV sont configurées avec des optimiseurs, vérifiez la polarité du câble en vous référant au Guide rapide du Smart PV Optimizer. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 59 OFF et que le courant est inférieur à 0,5 A. Pour retirer les connecteurs positif et négatif de l'onduleur, insérez une clé plate dans l'encoche et appuyez sur la clé avec une force adéquate. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 60 Les câbles de batterie doivent être correctement branchés. Cela implique que les bornes positive et négative de la batterie sont respectivement raccordées aux bornes positive et négative de batterie de l'onduleur. Sinon, l'onduleur peut être endommagé ou même causer un incendie. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 61 Étape 2 Insérez les connecteurs positif et négatif dans les bornes de batterie correspondantes sur l'onduleur. A VIS Une fois que les connecteurs positif et négatif s'enclenchent, tirez les câbles de batterie pour vous assurer qu'ils sont bien fixés. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 63 RS485 d'un signal signal EMMA SmartLogg différentiel- différentiel er ou d'un EMMA Mise à la Mise à la terre de la terre de la couche de couche de protection protection Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 64 DIN3 ou DIN1, connexion au DIN4 DIN2, câble de DIN3 ou signal d'un DIN4 appareil de protection Mode de mise en réseau de communication Mise en réseau du Smart Dongle Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 65 Pour garantir des réponses rapides du système, il est conseillé de connecter le compteur électrique séparément à un port COM. l Si l'onduleur est connecté au SmartLogger, il ne peut pas se connecter à une batterie. Mise en réseau EMMA Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 66 Étape 1 Branchez le câble de signal au connecteur du câble de signal. Figure 5-20 Installation du câble Étape 2 Raccordez le connecteur du câble de signal au port COM. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 67 REMAR QUE Les connexions de câble entre les capteurs de puissance DTSU71 et DHSU1079-CT et l'onduleur sont les mêmes que celles entre le capteur de puissance DTSU666-H et l'onduleur. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 68 Série SUN2000-(12K-25K)-MB0 Manuel d'utilisation 5 Connexions électriques Figure 5-22 Compteur DTSU666-H : connexion triphasée à trois fils (mise en réseau du Smart Dongle) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 69 Série SUN2000-(12K-25K)-MB0 Manuel d'utilisation 5 Connexions électriques Figure 5-23 Compteur YDS60-C24 : connexion triphasée à trois fils (mise en réseau du Smart Dongle) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 70 Figure 5-24 Connexion triphasée à quatre fils (mise en réseau du Smart Dongle) Les illustrations suivantes présentent les connexions de câbles entre l'onduleur et les compteurs électriques DTSU666-HW et YDS60-80. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 71 5 Connexions électriques Figure 5-25 Connexion directe triphasée à trois fils (mise en réseau du Smart Dongle) Figure 5-26 Connexion directe triphasée à quatre fils (mise en réseau du Smart Dongle) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 72 Figure 5-27 Connexion directe triphasée à trois fils (mise en réseau du SmartLogger) Figure 5-28 Connexion directe triphasée à quatre fils (mise en réseau du SmartLogger) (1) Couche de blindage du câble de signal Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 73 Procédure Étape 1 Branchez le câble de signal au connecteur du câble de signal. Figure 5-29 Installation du câble Étape 2 Raccordez le câble de signal au port COM. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 74 Étape 1 Connectez le câble de signal au connecteur de câble de signal. Figure 5-31 Installation du câble Étape 2 Connectez le connecteur de câble de signal au port COM. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 75 Étape 1 Connectez les câbles de signal au connecteur de câble de signal. Figure 5-33 Installation des câbles Étape 2 Connectez le connecteur de câble de signal au port COM. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 76 Étape 1 Connectez les câbles de signal au connecteur de câble de signal. Figure 5-35 Installation des câbles Étape 2 Connectez le connecteur de câble de signal au port COM. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 77 13 et 15. Par défaut, le commutateur est fermé. L'arrêt rapide se déclenche lorsque le commutateur passe de la position fermée à la position ouverte. Figure 5-37 Installation du câble Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 78 L'illustration suivante présente les connexions de câble entre l'onduleur et l'appareil de contrôle centralisé. Figure 5-39 Connexion de câble Procédure Étape 1 Branchez le câble de signal au connecteur du câble de signal. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 79 Manuel d'utilisation 5 Connexions électriques Figure 5-40 Installation du câble Étape 2 Raccordez le câble de signal au port COM. Figure 5-41 Fixation du connecteur du câble de signal ----Fin Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 80 Figure 5-42 Connexion des onduleurs en cascade au commutateur de protection NS Étape 1 Connectez les câbles de signal au connecteur du câble de signal (pour les onduleurs en cascade). Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 81 0 V et l'onduleur s'éteint. Lorsque le dispositif de protection NS est reconnecté, la tension du port AI1 est de 12 V et vous devez démarrer l'onduleur manuellement. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 82 ≤ 1,5 ohm/10 m) et des connecteurs RJ45 blindés. Figure 5-45 Installation d'un Smart Dongle WLAN-FE (communication FE) Figure 5-46 Installation des composants antivol du Smart Dongle Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 83 Lors de la réinstallation du Smart Dongle WLAN-FE ou du Smart Dongle 4G, assurez-vous que les ressorts se remettent en place. Figure 5-47 Installation d'un dongle intelligent 4G (SDongleB-06) Figure 5-48 Installation des composants antivol du Smart Dongle Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 84 Bornes et ports inutilisés Les bornes et ports inutilisés sont recouverts par des bouchons étanches. Environnement d'installation L'espace d'installation est adapté et l'environnement d'installation est propre et bien rangé, sans corps étranger. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 85 Étape 4 Allumez le commutateur CC (le cas échéant) entre les branches PV et l'onduleur. Étape 5 (Facultatif) Retirez la vis de verrouillage à côté du DC SWITCH de l'onduleur. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 86 Cela traduit une alarme environnementale CA, telle que Sous-tension du réseau, Surtension réseau, Surfréquence du réseau ou Sous-fréquence du réseau. Rouge fixe Rouge fixe Une panne a été détectée. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 87 Dongle intelligent WLAN-FE Figure 7-1 Dongle intelligent WLAN-FE Tableau 7-2 Description du voyant Voyant LED Statut Remarqu Description Éteint Normal Le dongle intelligent n'est pas sécurisé ou n'est pas sous tension. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 88 Vert Clignotement L'onduleur communique avec le rapide (allumé système de gestion par le biais pendant 0,2 sec. et du dongle intelligent. éteint pendant 0,2 sec.) Dongle intelligent 4G Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 89 Vérifiez que la carte SIM est présente et qu'elle est correctement installée. Dans le cas contraire, installez une carte SIM ou retirez et réinsérez la carte SIM. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 90 7.2 Création d'une centrale 7.2.1 Téléchargement de l'application FusionSolar Méthode 1 : Accédez à https://solar.huawei.com à partir du navigateur de votre téléphone portable et téléchargez le dernier package d'installation. Méthode 2 : Recherchez FusionSolar dans Huawei AppGallery et téléchargez le dernier package d'installation.
Page 91 Le numéro de mobile ou l'adresse e-mail utilisé pour l'enregistrement est le nom d'utilisateur utilisé pour la connexion à l'application FusionSolar. Créez le premier compte installateur et créez un domaine qui porte le nom de l'entreprise. Figure 7-3 Création du premier compte installateur Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 92 Pour créer plusieurs comptes d'installateur pour une même société, connectez-vous à l'application FusionSolar et appuyez sur Ajouter un utilisateur pour créer un compte d'installateur. Figure 7-4 Création de plusieurs comptes installateurs pour la même entreprise Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 93 Mise en réseau du Smart Dongle REMAR QUE Pour plus de détails sur le déploiement d'une nouvelle centrale, voir le FusionSolar App Quick Guide ou scannez le QR code. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 94 Wi-Fi avant de déployer l'EMMA. 1. Connexion à l'écran local de mise en service du chargeur. 2. Appuyez sur Exploitation&maintenance > Gestion du routage et sélectionnez WLAN. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 95 Pour plus de détails sur le portail de mise en service lorsque la mise en réseau EMMA est utilisée, consultez C Connexion à l'EMMA. 7.3.1 Réglage des paramètres courants Réglez les paramètres courants en fonction des appareils connectés à la centrale. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 96 PV. Il permet la surveillance et l'arrêt au niveau des modules. Si les optimiseurs sont configurés pour les modules PV, vous pouvez voir l'emplacement physique de chaque optimiseur après avoir créé une disposition physique. Si un module PV Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 97 Si les modules PV ou les câbles sont incorrectement branchés ou endommagés, des arcs électriques peuvent être générés, ce qui peut engendrer un incendie. Les onduleurs solaires Huawei détectent les arcs et sont conformes à la certification UL 1699B-2018 garantissant la sécurité des utilisateurs et de l'équipement.
Page 98 à l'écran Mise en service de l'appareil, choisissez Paramètres > Paramètres de fonction et désactivez AFCI. REMAR QUE La fonction AFCI est compatible uniquement avec les optimiseurs Huawei ou les modules PV ordinaires, mais pas avec les optimiseurs tiers ou les modules PV intelligents. Effacement des alarmes La fonction AFCI est associée à...
Page 99 Figure 7-9 Affichage du statut de création de la centrale 7.5 Scénario de mise en réseau du SmartLogger Consultez les documents PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Inverters + SmartLogger3000 + RS485 Networking). Vous pouvez scanner le code QR pour l'obtenir.
Page 100 Série SUN2000-(12K-25K)-MB0 Manuel d'utilisation 7 Mise en marche et mise en service Figure 7-10 SmartLogger3000 Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 101 PV. Autrement, les branches PV étant alimentées, des chocs électriques peuvent survenir. Procédure Étape 1 Envoyez une commande d'arrêt sur l'application. Étape 2 Éteignez le commutateur CA entre l'onduleur et le réseau électrique. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 102 8.5 Remplacement d'un ventilateur A T TENTION l Éteignez l'onduleur avant de remplacer un ventilateur. l Lors du remplacement d'un ventilateur, utilisez des outils isolés et portez un EPI. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 103 Détails d'Alarme de l'alarme Résistance d'isolation basse dans l'application FusionSolar. Connectez-vous à l'application FusionSolar, choisissez Alarme > Alarme active. Sélectionnez Résistance d'isolation basse pour ouvrir l'écran Détails d'Alarme. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 104 Étape 2 Connectez une branche PV à l'onduleur et positionnez le commutateur DC SWITCH sur ON. Si l'état de l'onduleur est Arrêt : commande, connectez-vous à l'application, choisissez Maintenance > Act./Désact. l'ond. sur l'écran d'accueil et envoyez une commande de démarrage. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 105 OFF, reconnectez le module PV et l'optimiseur déconnectés, puis répétez l'Étape 5 pour vérifier les modules PV et optimiseurs adjacents à la localisation de l'éventuel problème. Étape 7 Déterminez la localisation du problème d'isolation à la terre : Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 106 Étape 8 Positionnez le commutateur DC SWITCH sur ON. Si l'état de l'onduleur est Arrêt : commande, choisissez Maintenance > Act./Désact. l'ond. et envoyez une commande de démarrage. ----Fin Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 107 25 500 W 30 000 W 37 500 W d'entrée CC maximale recommandée Tension d'entrée 1 100V maximale Courant 20 A (une branche PV)/30 A (un MPPT) d'entrée maximal par MPPT Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 108 Remarque a : La tension d'entrée maximale est la tension d'entrée CC maximale que l'onduleur peut supporter. Si la tension d'entrée dépasse cette valeur, l'onduleur peut être endommagé. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 109 < 0,5 % de la sortie nominale de sortie (DCI) Distorsion < 3 % dans des conditions nominales. Une harmonique répond aux totale exigences VDE 4105. harmonique maximale (CA THDi) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 110 (RCMU) Affichage et communication Caractéristiqu SUN2000-15K SUN2000-17K SUN2000-20K SUN2000-25K es techniques -MB0-ZH -MB0-ZH -MB0-ZH -MB0-ZH Écran Témoins LED ; WLAN+application Dongle WLAN- Pris en charge Smart Dongle Standard Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 111 4 000 m (réduction de la puissance au-delà de 2 000 m d'altitude) maximale de fonctionnement Température de -40 °C à +70 °C stockage Indice IP IP66 Topologie Sans transformateur Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 112 2 400 - 2 483,5 MHz SDongleB-06-CN (4G) : l Compatible LTE FDD : B1/B3/B5/B8. l Compatible LTE TDD : B34/B38/B39/B40/B41. l Compatible GSM/GPRS/ EDGE : 900 MHz /1 800 MHz. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 113 : B1/B3/B5/B8. l Compatible LTE TDD (avec diversité de réception) : B34/B38/B39/B40/B41. l Compatible GSM : 900 MHz /1 800 MHz. l Prise en charge de l'audio numérique. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 114 Prise en charge GPRS multislot classe 12. l Schémas de codage : CS-1, CS-2, CS-3 et CS-4. l Débit maximal de liaison descendante : 85,6 ko/s ; débit Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 115 Classe 3 (23 dBm ±2 dB), bande de fréquence LTE FDD l Classe 3 (23 dBm ±2 dB), bande de fréquence LTE TDD SDongleB-06-CN (Wi-Fi) : ≤ 20 dBm EIRP Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 116 20 A (une branche PV)/30 A (un MPPT) d'entrée maximal par MPPT Courant de 40 A court-circuit maximal par MPPT Tension 200 V minimale de démarrage Plage de 200 à 1 000 V tension MPPT Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 117 17 000 W 20 000 W 25 000 W nominale de sortie Puissance 13 200 VA 16 500 VA 18 700 VA 22 000 VA 27 500 VA apparente maximale Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 118 < 0,5 % de la sortie nominale CC de sortie (DCI) Distorsion < 3 % dans des conditions nominales. Une harmonique répond aux totale exigences VDE 4105. harmonique maximale (CA THDi) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 119 Oui, compatible avec la classe de protection TYPE II selon la norme contre les EN/CEI 61643-11 surtensions Détection de Pris en charge la résistance d'isolation Unité de Pris en charge contrôle de courant résiduel (RCMU) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 120 Température -25 °C à +60 °C fonctionnem Humidité 0–100 % HR relative Mode de Refroidissement intelligent par air refroidissem Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 121 : B1/B3/B5/B8. l Compatible LTE TDD (avec diversité de réception) : B7/B20/B28/B38/B40/B41. l Compatible GSM : 900 MHz /1 800 MHz. l Prise en charge de l'audio numérique. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 122 Prise en charge GPRS multislot classe 12. l Schémas de codage : CS-1, CS-2, CS-3 et CS-4. l Débit maximal de liaison descendante : 85,6 ko/s ; débit Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 123 Classe 3 (23 dBm ±2 dB), bande de fréquence LTE FDD l Classe 3 (23 dBm ±2 dB), bande de fréquence LTE TDD SDongleB-06-EU (Wi-Fi) : ≤ 20 dBm EIRP Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 124 000-12 000-15 000-17 000-20 000-25 VDE-AR- Réseau Pris en Pris en Pris en Pris en Pris en N-4105 électrique à charge charge charge charge charge basse tension d'Allemagne Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 125 TAI-PEA Norme de Pris en Pris en Pris en Pris en Pris en connexion au charge charge charge charge charge réseau de Thaïlande Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 126 Dubaï Jordan- Réseau Pris en Pris en Pris en Pris en Pris en Distribution électrique de charge charge charge charge charge distribution basse tension de Jordanie Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 127 électrique à charge charge charge charge charge moyenne tension d'Allemagne (230 V) Réseau Pris en Pris en Pris en Pris en Pris en électrique charge charge charge charge charge d'Espagne Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 128 AS4777_NZ- électrique charge charge charge charge charge LV230 d’Australie NA_CODE Code pays par Pris en Pris en Pris en Pris en Pris en défaut charge charge charge charge charge Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 129 électrique de charge charge charge charge charge LV230 République Tchèque Israel Réseau Pris en Pris en Pris en Pris en Pris en électrique charge charge charge charge charge d'Israël Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 130 B Connexion à l'onduleur Connexion à l'onduleur Étape 1 Accédez à l'écran Mise en service de l'appareil. Figure B-1 Méthode 1 : avant la connexion (non connecté à Internet) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 131 WEP et WPA TKIP ne sont pas recommandés, car ils présentent de graves défauts de sécurité. Si l'accès échoue en mode WEP, connectez-vous au routeur et modifiez son mode de cryptage en choisissant le mode WPA2 ou WPA/WPA2. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 132 Lorsque vous accédez à l'écran Mise en service de l'appareil de l'onduleur pour la première fois, vous devez définir manuellement le mot de passe de connexion car l'onduleur n'a pas de mot de passe initial. ----Fin Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 133 C Connexion à l'EMMA Connexion à l'EMMA Étape 1 Accédez à l'écran Mise en service de l'appareil. Figure C-1 Méthode 1 : avant la connexion (non connecté à Internet) Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 134 WLAN intégré, appuyez sur CONNEXION. Sinon, vous ne pourrez pas vous connecter au système. L'IU et le message réels peuvent varier selon les téléphones portables. ----Fin Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 135 Sur la page de connexion, configurez un nouveau mot de passe et connectez-vous à l'application. Étape 6 Définissez les paramètres du routeur et du système de gestion pour mettre en place la gestion à distance. ----Fin Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 136 Manuel d'utilisation D Réinitialisation du mot de passe A VIS Nous vous conseillons de réinitialiser le mot de passe le matin ou le soir, quand la radiation solaire est faible. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 137 Méthode 4 : Si la fonction AFCI est activée, l'onduleur exécute automatiquement la détection de pannes des arcs et déclenche un arrêt rapide lorsque le verrouillage de protection AFCI est implémentée. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 138 Série SUN2000-(12K-25K)-MB0 Manuel d'utilisation E Arrêt rapide Figure E-1 Méthodes de déclenchement d'un arrêt rapide Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 139 à l'EMMA. 2. Accédez à l'écran Paramètres de communication, choisissez Paramètres RS485> Négociation du taux de baud, et appuyez sur 9600 et Négocier un taux plus élevé. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 140 3. Accédez à l'écran Conf. comm., choisissez RS485 > Négociation du taux de baud > RS485_2 > Négociation du taux de baud, et appuyez sur 9600 et Négocier un taux plus élevé. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 141 9600 et Négocier un taux plus élevé. Dépannage Si la négociation manuelle du taux de baud échoue, reportez-vous aux mesures de dépannage suivantes. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 143 Afin d’assurer des services rapides et de meilleure qualité, nous vous demandons de bien vouloir nous fournir les informations suivantes : Modèle Numéro de série (SN) Version logicielle Nom ou ID d’alarme Brève description des signes de la défaillance Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 144 Série SUN2000-(12K-25K)-MB0 Manuel d'utilisation G Coordonnées REMAR QUE Informations représentant UE : Huawei Technologies Hungary Kft. Adresse : HU-1133 Budapest, Váci út 116-118., 1. Building, 6. floor. Adresse e-mail : hungary.reception@huawei.com Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 145 Série SUN2000-(12K-25K)-MB0 Manuel d'utilisation H Chatbot intelligent de Digital Power Chatbot intelligent de Digital Power https://digitalpower.huawei.com/robotchat/ Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 146 Modbus ingénieurs de l'assistance f:/sun_tomcat_client.key TCP. technique afin d'obtenir le manuel de maintenance de sécurité correspondant. Les certificats de communication entre les produits de l'entreprise peuvent être remplacés. Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 147 Interrupteur de circuit de défaut des arcs Diode électroluminescente Point de puissance maximal MPPT Suivi du point de puissance maximal Mise à la terre de protection Dégradation potentielle induite Photovoltaïque Humidité relative État de charge Édition 05 (15-01-2024) Copyright © Huawei Digital Power Technologies Co., Ltd.
