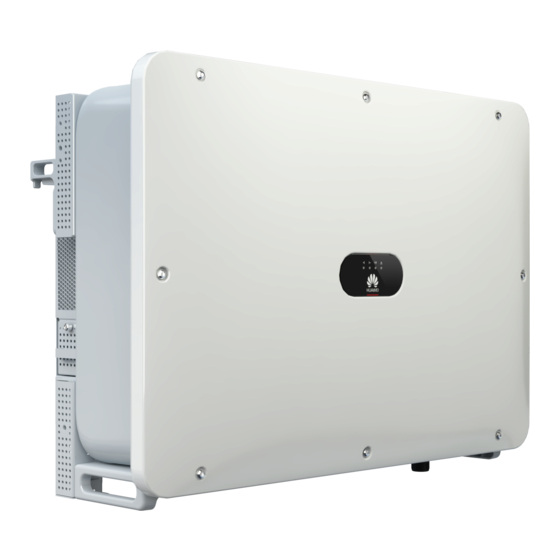

- Page 1 SUN2000-(75KTL-M1, 100KTL-M2, 110KTL -M2, 115KTL -M2) Guide rapide Édition : 02 Numéro de pièce : 31500JMM Date : 22-09-2023 HUAWEI TECHNOLOGIES CO., LTD.
- Page 2 à l'équipement par le non-respect des directives de stockage, de transport, d'installation et d'utilisation spécifiées dans ce document et le manuel d'utilisation. Connectez-vous au site Internet de l'assistance technique (https://support.huawei.com/enterprise) pour voir le manuel d'utilisation et les précautions de sécurité.
- Page 3 (3) Bouton Réinitialiser 1 (RESET 1) (4) Groupe 2 de bornes d'entrée CC (PV9– PV14 ; contrôlées par DC SWITCH 2) (5) Commutateur DC 2 (DC SWITCH 2) (6) Bouton Réinitialiser 2 (RESET 2) (7) Groupe 3 de bornes d'entrée CC (PV15–PV20 ; (8) Commutateur DC 3 (DC SWITCH 3) contrôlées par DC SWITCH 3) (9) Bouton Réinitialiser 3 (RESET 3)
- Page 4 Dimensions Installer un onduleur solaire • Ce guide rapide décrit comment installer un onduleur solaire sur un support. Pour plus d'informations sur l'installation par support mural, consultez le manuel Position d'attachement d'utilisation. d'une clé Torx de • Des assemblages de boulons M12x40 sont fournis avec sécurité...
- Page 5 1. Installez le support de montage. Il est recommandé de prendre des mesures antirouille sur les positions de perçage des trous. 2. Installez l'onduleur solaire sur le 3. Serrez les vis Torx de sécurité. support de montage. Connexion des câbles •...
- Page 6 • Connectez les câbles conformément à la législation et aux réglementations locales en matière d'installation. • Pour éviter une mauvaise connexion des câbles en raison d'une contrainte excessive, laissez suffisamment de jeu avant de connecter les câbles aux ports appropriés. Préparations •...
- Page 7 Section Diamètre No. Câble Type transversale du extérieur fil conducteur Câble Câble PV conforme à la norme 1 d'alimentation 4–6 mm 5,5–9 mm 100 V d'entrée CC • Un ou deux câbles de communication : Câble de Paire torsadée blindée pour communications R l'extérieur, conforme à...
- Page 8 Ouverture de la porte du compartiment de maintenance • N'ouvrez pas le panneau de l'onduleur solaire. • Avant d'ouvrir la porte du compartiment de maintenance, éteignez le commutateur de sortie CA en aval et les trois commutateurs CC de la partie inférieure. •...
- Page 9 3. Retirez les accessoires et mettez-les de côté. 4. Sélectionnez un module de sertissage en fonction du type de câble d'alimentation de sortie CA. Câble multiconducteur Câble monoconducteur...
- Page 10 Retrait des anneaux en caoutchouc du module de sertissage Utilisez des ciseaux pour couper les joints des anneaux en caoutchouc afin de les enlever. Tous les anneaux en caoutchouc sont retirés de la même manière. Retirez les anneaux en caoutchouc correspondants en respectant strictement la plage de diamètre du câble et veillez à...
- Page 11 Installation du câble d'alimentation de sortie CA • Le diamètre extérieur du câble peut être mesuré à l'aide de l'autocollant de la règle dans le compartiment de maintenance. • Veuillez vous assurer que le câble d'alimentation de sortie CA est bien fixé. Le non-respect de cette précaution peut entraî...
- Page 12 Méthode de connexion des câbles monoconducteurs...
- Page 13 Connexions des câbles Câble à cinq Câble à quatre Câble à quatre Câble à trois conducteurs conducteurs conducteurs conducteurs (notamment PE) (notamment N) Câble Câble monoconducteur monoconducteur (notamment N) (en dehors de N) Fermeture de la porte du compartiment de maintenance...
- Page 14 Installation des câbles d'alimentation d'entrée CC Sélection des bornes d'entrée CC Avant de connecter la chaî ne PV à l'onduleur, vérifiez que la sortie de la chaî ne PV est bien isolée à la terre. Utilisez un testeur de résistance d'isolation pour ajouter une tension de 1 500 V entre le câble PV–...
- Page 15 Installation des câbles d'alimentation d'entrée CC 1. Utilisez les contacts métalliques positifs et négatifs Amphenol Helios H4 ainsi que les connecteurs CC fournis avec l'onduleur solaire. L'utilisation des contacts métalliques positifs et négatifs incompatibles et de connecteurs CC peut causer de graves dommages. Les dommages causés aux appareils ne sont couverts par aucune garantie.
- Page 16 Raccordement des connecteurs : Installation des câbles de communication RS485 Définitions des broches des ports de communication • L'onduleur solaire prend en charge la communication RS485 et la communication MBUS. Si le mode de communication MBUS est utilisé, vous n'avez pas besoin de raccorder le câble de communication au port RS485-1.
- Page 17 Port Broche Définition Broche Définition Description RS485A IN, RS485 à RS485A OUT, RS485 Utilisé pour la mise en signal différentiel + à signal différentiel + cascade d'onduleurs RS485-1 solaires ou la connexion RS485B IN, RS485 à RS485B OUT, RS485 à des appareils tels que signal différentiel –...
- Page 18 Connexion des câbles de communication RS485 (4–8 mm fiche en caoutchouc à deux ou trois trous) Un ou deux câbles de Trois câbles de communication communication Un câble de communication Vérification de l'installation No. Critères d'acceptation L'onduleur solaire est installé correctement et de manière sécurisée. Les commutateurs CC et le commutateur CA disposé...
- Page 19 • Avant d'allumer le commutateur CA entre l'onduleur solaire et le réseau électrique, vérifiez que la tension CA se situe dans la plage de tension indiquée à l'aide d'un multimètre réglé sur la position CA. • Ne mettez pas le commutateur CC en position de décharge 1.
- Page 20 • Accédez à l'App Store Huawei (https://appstore.huawei.com), recherchez FusionSolar ou SUN2000, et téléchargez le package d'installation de l'application. Vous pouvez scanner les QR codes ci-dessous pour télécharger les applications.
- Page 21 Scénario impliquant la connexion d'onduleurs solaires à d'autres systèmes de gestion 1. Ouvrez l'application SUN2000, scannez le QR code situé sur le module WLAN ou le code- barres situé sur le module Bluetooth, ou connectez-vous manuellement à l'appareil via le point d'accès WLAN, le Bluetooth ou via le port USB pour accéder à...
- Page 22 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 République populaire de Chine https://e.huawei.com...
