Sommaire des Matières pour Mark TANNER MDA+

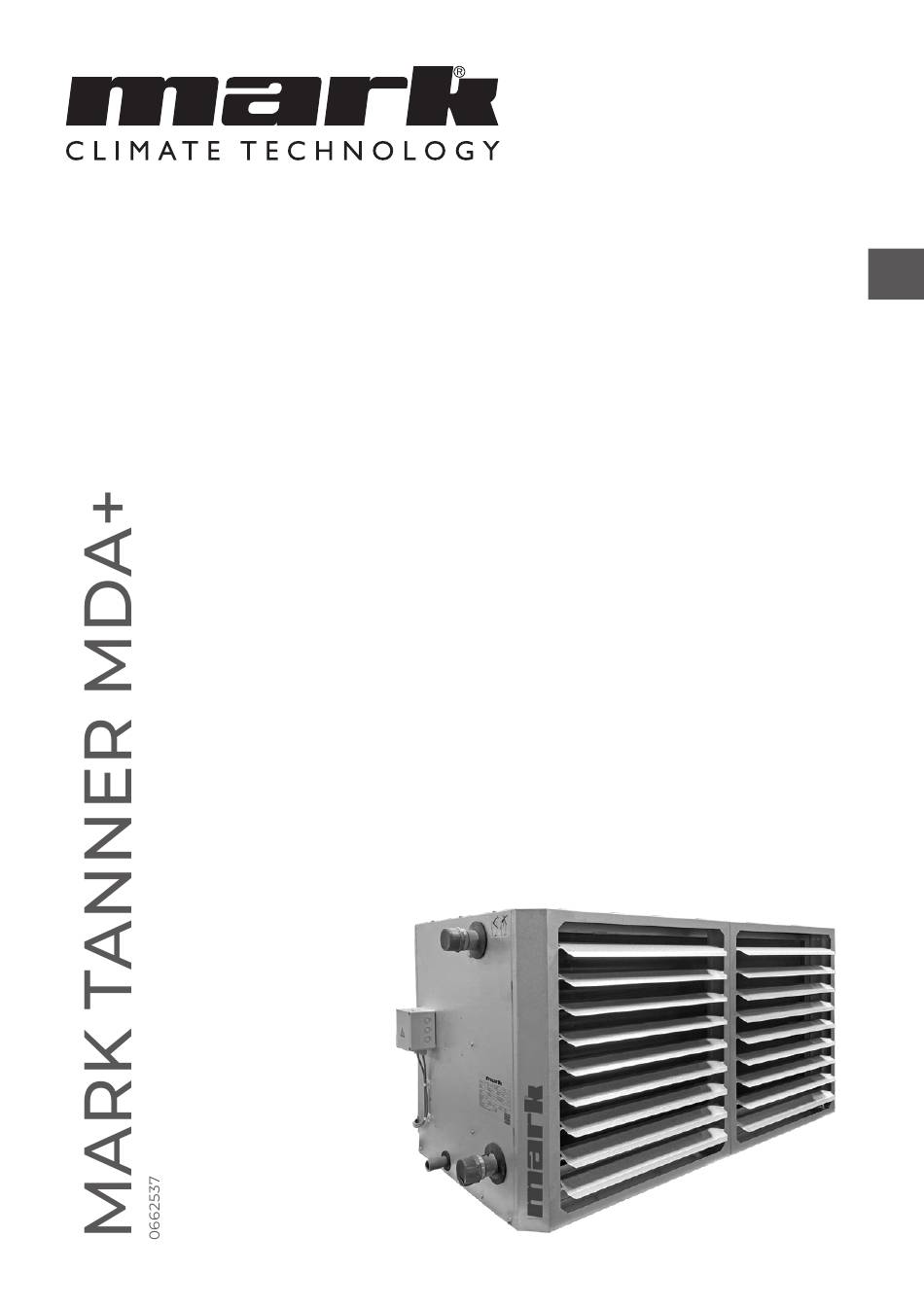

- Page 1 Livret technique...
- Page 3 LISEZ CE DOCUMENT POUR VOUS FAMILIARISER AVEC L’INSTALLATION DE L’APPAREIL Attention Une installation, un réglage, une modification, une réparation ou un entretien mal effectué peut entraîner des dommages matériels ou des blessures. Tous les travaux doivent être réalisés par des professionnels reconnus et qualifiés. Si l’appareil n’est pas installé...
- Page 4 Spécifications techniques Spécifications techniques Type Poids sans accessoires Débit d’air 3734 5423 8217 10600 Portéer horizontale Niveau sonore à 5 m dB(A) Courant absorbé Puissance électrique nominale 0,32 0,24 0,62 0,76 Vitesse 1400 1000 Voir le chapitre 6 pour les tableaux de puissances du MDA+. Dimensions * Ces dimensions sont basées sur les ventilateurs EC.
- Page 5 Installation 3.2.1 Considérations relatives au placement L’emplacement d’unités intérieures doit tenir compte des considérations suivantes : » Les unités MDA+ ne doivent pas être installées dans des endroits où la poussière ou la saleté peuvent affecter les échangeurs de chaleur. »...
- Page 6 Image 3.3 Vue de face 3.2.3 Levage » Ne pas retirer l’emballage avant le levage. Si les unités ne sont pas emballées ou si l’emballage est endommagé, utiliser des planches ou des matériaux d’emballage appropriés pour protéger les unités. » Hisser une unité à la fois, en utilisant deux cordes pour assurer la stabilité. »...
- Page 7 Image 3.5 3.3 Régulateur En mode refroidissement, la vitesse du ventilateur axial doit être réduite pour éviter que des gouttes d’eau de condensation ne soient entraînées par le flux d’air. Le niveau de réduction dépend des cconditions locales. Le réglage par défaut de la réduction de la vitesse du ventilateur est de 70 % de sa vitesse normale.
- Page 8 Image 3.6 Evacuation des condensats sans pompe 3.4.2 Evacuation des condensats avec pompe Si le MDA+ est équipé d’une pompe d’évacuation des condensats, le tuyau d’évacuation de l’eau de condensat doit être raccordé au MDA+. Comme le montre l’image ci- dessous.
- Page 9 4.0 Maintenance 4.1 Nettoyage des instructions En fonction des conditions locales, le MDA+ doit normalement être nettoyé une fois par an. Cela améliorera les performances. Il est interdit d’utiliser des produits de nettoyage agressifs ou un pulvérisateur à haute pression. Remplacement d’une pompe à...
- Page 10 5.0 Schémas électriques Schéma de raccordement pour Tanner MDA+ 241 / 341 / 441 230Vac L = Phase | N = Zéro | PE = Terre...
- Page 11 Schéma de raccordement pour Tanner MDA+ 241 / 341 / 441 400Vac L = Phase | N = Zéro | PE = Terre...
- Page 12 5.3 Schéma de raccordement pour Tanner MDA+ 241 / 341 / 441 avec moteur EC L = Phase | N = Zéro | PE = Terre...
- Page 13 5.4 Schéma de raccordement pour plusieurs Tanner MDA+ 241 / 341 / 441 avec moteur EC L = Phase | N = Zéro | PE = Terre...
- Page 14 Schéma de raccordement pour Tanner MDA+ 541 230Vac L = Phase | N = Zéro | PE = Terre...
- Page 15 5.7 Schéma de raccordement pour Tanner MDA+ 541 400Vac L = Phase | N = Zéro | PE = Terre...
- Page 16 Schéma de raccordement pour Tanner MDA+ 541 avec moteur EC L = Phase | N = Zéro | PE = Terre...
- Page 17 5.9 Schéma de raccordement du boitier de connexion de l’interrupteur de sécurité...
- Page 18 6.0 Tablaux de puissance 6.1 Tableau de puissance Tanner MDA+ 241 EC 241 EC Control signal EC-fan[VDC] 90/70 T15°C [kW] 43,13 41,3 37,79 34,57 30,64 26,27 20,92 16,21 dP eau [kPa] 2,54 2,34 1,98 1,68 0,66 0,41 80/60 T15°C [kW] 34,93 33,44 30,6...
- Page 19 6.3 Tableau de puissance Tanner MDA+ 441 EC 441 EC Control signal EC-fan[VDC] 90/70 T15°C [kW] 105,2 102,94 88,99 7910 72,65 62,4 53,82 51,06 dP eau [kPa] 4,05 3,89 2,98 2,05 1,55 1,19 1,08 80/60 T15°C [kW] 86,93 85,07 73,62 65,48 60,16 51,7...
