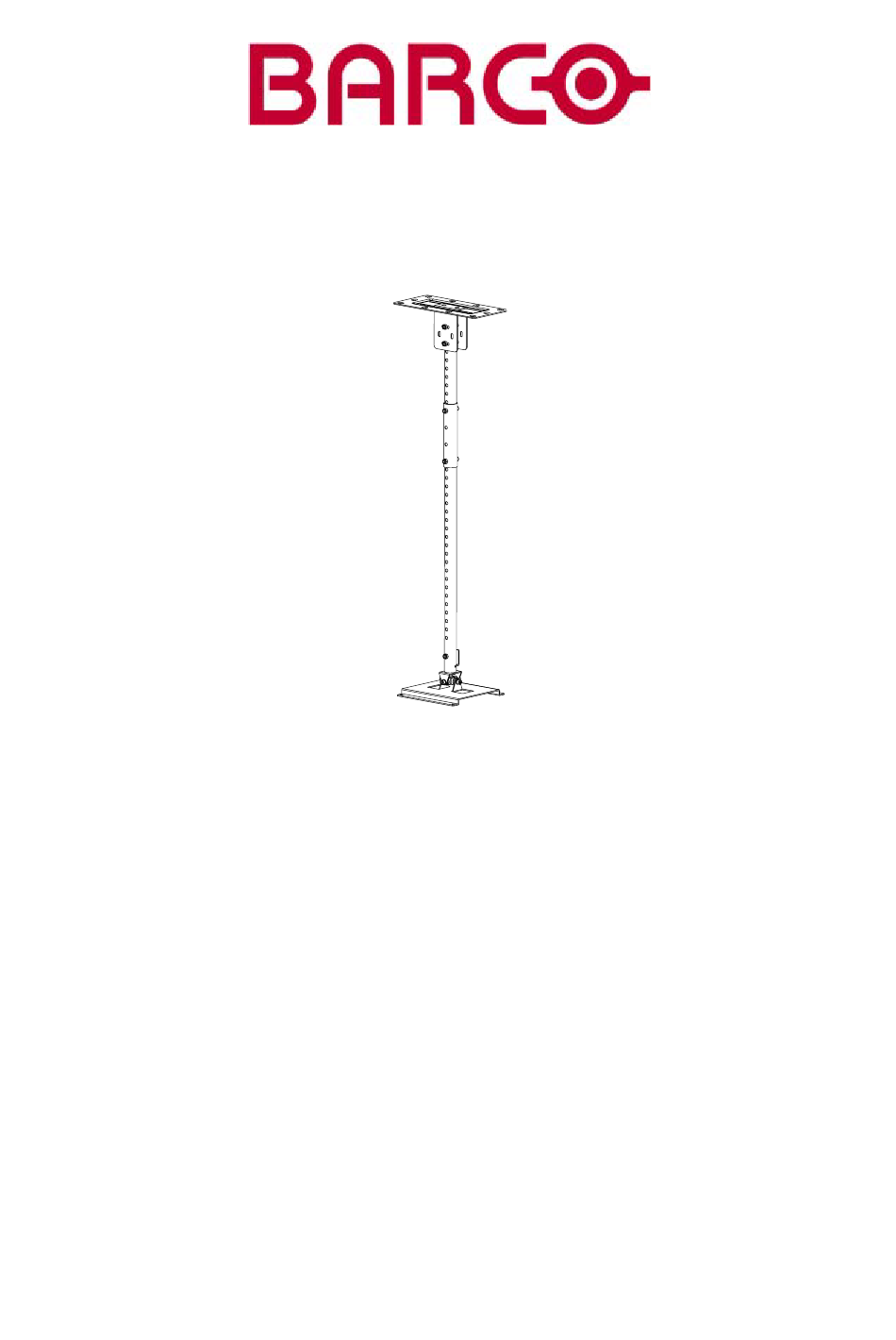

- Page 1 INEMA UPPORT DE MONTAGE AU PLAFOND R9852060 ’ ANUEL D INSTALLATION Pour CineVERSUM 60 / 70 18032004 R5976750F/00...
- Page 2 Barco nv Home Cinema Noordlaan 5, B-8520 Kuurne Tél.: +32 56.36.89.69 Fax: +32 56.36.83.54 E-mail: salesassistantht.bci@barco.com Rendez nous visite sur le web: www.homecinema.barco.com Imprimé en Belgium...
- Page 3 Tous les noms de marque et les noms de produit présents dans ce document ne sont donnés qu’à titre d’exemple bien entendu il ne s’agit pas d’une approbation par Barco ni d’une promotion de ces produits ou de leur...
-
Page 5: Principes Généraux
été conçus et être contrôlés régulièrement quant à leur sécurité, signes éventuels d’usure, de déformation, de corrosion ou tout autre défaut susceptible de nuire à la résistance à la charge de la pièce. Barco recommande de contrôler une fois par an au moins toutes les installations et plus souvent les installations critiques. - Page 6 1. Principes généraux Image 1-1 Contenu du kit Repère Désignation Quantité Tige longue Tige courte Joint universel Fixation en L Plaque de montage pour projecteur Etrier à fourche Capuchon obturateur Coquille d’expansion Boulon M8x25 (10) Rondelle (11) Tuyau de raccord (12) Rondelle-ressort (à...
-
Page 7: Possibilités De Montage
1. Principes généraux 1.3 Possibilités de montage A une tige Image 1-2 Construction à une tige Point de coupe pour la distance minimale par rapport au plafond La distance maximale entre le plafond et le projecteur est de 775 mm [30 in]. La distance minimale entre le plafond et le projecteur est de 280 mm [11 in]. -
Page 8: Décision À Prendre
1. Principes généraux A deux tiges Image 1-3 Construction à deux tiges La distance maximale entre le plafond et le boîtier du projecteur est de 1155 mm [45.47 in] Décision à prendre Dans la plupart des cas, la distance séparant le plafond du projecteur se situera entre les distances maximale et minimale. Lorsque la distance se situe entre 280 mm [11 in] et 775 mm [30 in], utilisez la solution à... -
Page 9: Calcul De La Distance Par Rapport Au Plafond
1. Principes généraux Calcul de la distance par rapport au plafond Ceiling Image 1-4 Position du projecteur Pour une position de décalage vertical nominal, la distance par rapport au plafond (CD) peut se calculer comme suit : CD = B + C - A C correspondant à... -
Page 10: Endroit Où Scier La Tige
1. Principes généraux Pour les distances comprises entre 1055 mm [41.54 in] et 1155 mm [45.47 in], nul besoin de sciage car la tige peut coulisser dans l’autre tige. Endroit où scier la tige 1. Commencez à mesurer à partir du côté de la rainure de fixation, mais depuis le haut. (image 1-5) 2. -
Page 11: Assemblage Du Montage Au Plafond
2. Assemblage du montage au plafond 2. ASSEMBLAGE DU MONTAGE AU PLAFOND Dans les procédures, les chiffres entre parenthèses renvoient au tableau des pièces du paragraphe dédié au contenu du kit. 2.1 Préparation de la plaque support du projecteur Outils nécessaires Clé... -
Page 12: Assemblage Des Tiges
2. Assemblage du montage au plafond Image 2-2 Préparation de la plaque pour plafond Image 2-3 Position de la plaque pour plafond distance projecteur - écran + 140 mm 2.3 Assemblage des tiges Condition nécessaire Cette opération ne doit être effectuée que lorsqu’un assemblage à deux tiges est nécessaire (distance plafond - projecteur supé- rieure à... -
Page 13: Outils Nécessaires
2. Assemblage du montage au plafond Outils nécessaires • Clé Allen 6 mm • Clé de 12 mm Procédure d’assemblage 1. Faites glisser la tige courte dans le tube de raccord jusqu’à ce que le premier trou apparaisse. (image 2-4) 2. -
Page 14: Montage De La Plaque Pour Projecteur
2. Assemblage du montage au plafond Image 2-5 Raccordement tige - plaque pour plafond 2.5 Montage de la plaque pour projecteur Outils nécessaires Tournevis Philips Procédure de montage 1. Renversez le projecteur (tête en bas). 2. Présentez la plaque pour projecteur sur ce dernier de manière à ce que les trous soient en face des trous de vis du projecteur. (image 2-6) 3. - Page 15 2. Assemblage du montage au plafond Image 2-7 Montage du projecteur R5976750F SUPPORT DE MONTAGE AU PLAFOND 18032004...
- Page 16 2. Assemblage du montage au plafond R5976750F SUPPORT DE MONTAGE AU PLAFOND 18032004...
-
Page 17: Page De Révision
Page de révision A l’attention de: Barco nv Home Cinema/Documentation Noordlaan 5, B-8520 Kuurne Tél.: +32 56.36.89.69, Fax: +32 56.36.83.54 E-mail: antoon.dejaegher@barco.com, Web: www.homecinema.barco.com De la part de: Date: Merci d’apporter les modifications suivantes à la presente documentation (R5976750F/00): page...
